在上一期內容中,我們對天線的幾個常見參數向大家簡單的介紹了一下,本期我們繼續和與大家一起,來看看天線在網絡規劃中的一些工程參數的定義。
天線下傾方式:

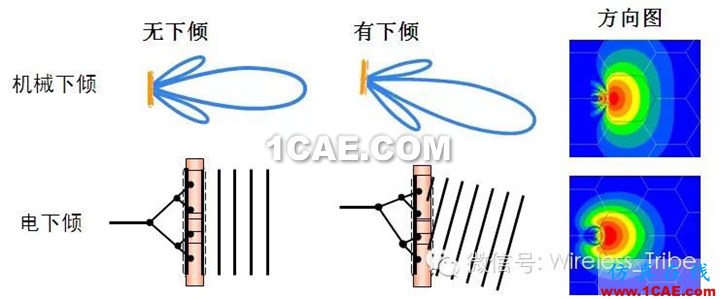

天線下傾方式分為機械下傾和電下傾,而電下傾方式又可分為固定電下傾和可調電下傾。

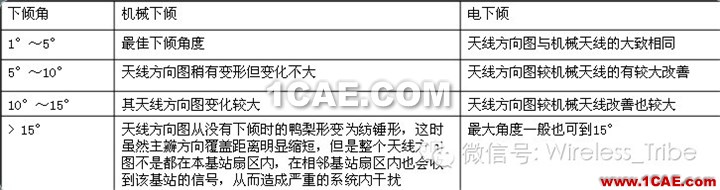

機械下傾天線只在架設時傾斜天線,價格較便宜,多用于下傾角度小于10°的環境。
電下傾天線價格較貴,其下傾角度范圍較大(可大于10°),下傾角度較大時天線方向圖無明顯畸變,天線后瓣也將同時下傾。
對于要求下傾角比較大的情況,多采用小角度的固定電下傾天線加上機械下傾方案。
零點填充:
零點填充:是指在天線的垂直面內,下旁瓣第一零點采用波束賦形設計加以填充,以改善對基站近區的覆蓋,減少近區覆蓋死區和盲點。通常零點深度相對于主波束大于-20dB即表示天線有零點填充。
掛高(Height):

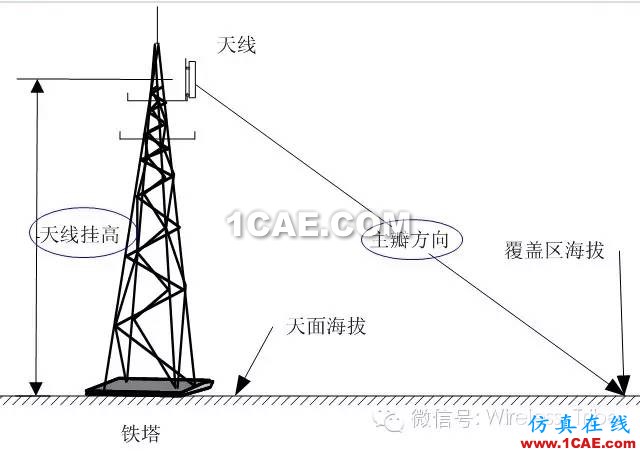

天線掛高:是指天線中心點到站址所在地面的高度差。
1. 天線掛高要高于其覆蓋區的平均高度,這樣才能保證覆蓋區的信號強度;
2. 天線掛高不能過高,過高的站點往往跨越覆蓋多個小區,干擾其他小區,限制了整個系統的容量,降低了系統的整體性能;
3. 相鄰兩個站點的高度差不能過大,保證局部的基站天線掛高基本維持在同一高度上,使每個基站都能充分吸收話務;
方位角(Azimuth):

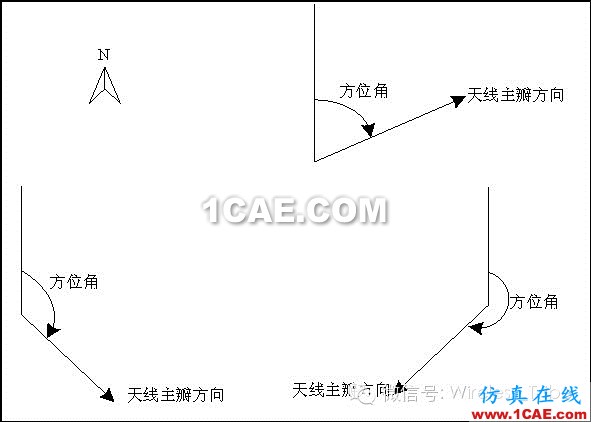

方位角:是指正北方向到天線主瓣方向上的順時針角度。
1. 天線主瓣方向上近端不能有明顯阻擋,并且主瓣方向在正負60度內可調整:一般100米內不能有明顯阻擋;
2. 要求覆蓋方向上不能是空地,不能是河流,湖面;
3. 為減少天線之間的信號過度交疊,要求天線3dB水平波瓣之間的波瓣夾角大于20度;
4. 天線的主瓣不能對打:網絡的拓撲結構應盡量滿足蜂窩理論的布局;
5. 天線的方位角在城區要避免增強波導效應,不要正對街道延伸方向;
下傾角(Down-Tilt):

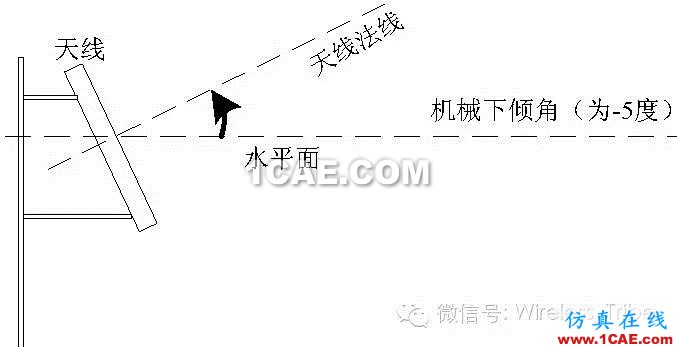

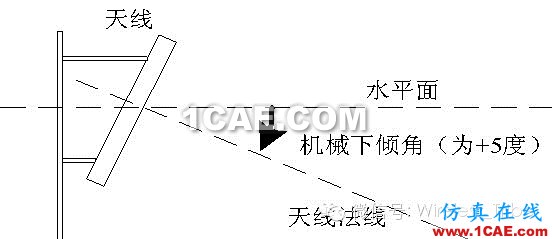

下傾角:是指水平面到天線法線方向上的順時針角度。

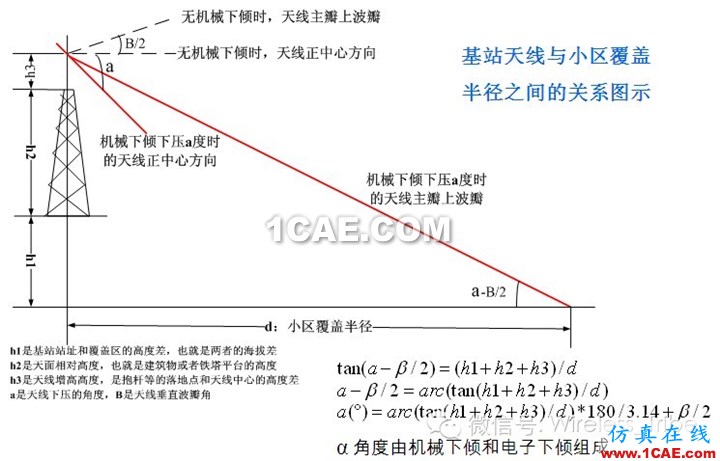

在基站密集的城區,相互之間很容易形成干擾,為使大部分能量都輻射在覆蓋區內,減少對相鄰小區的干擾,設置天線的初始下傾角時,應使天線主瓣的半功率點對準覆蓋區的邊緣;
在郊區、農村、公路、海面等,為了讓覆蓋盡量遠,可以減少初始下傾角,使天線主瓣的最大增益點對準覆蓋區的邊緣;
對于需要大下傾的小區天線,選用電調天線以聯合利用機械下傾與電下傾。
編后語:天線的工程參數是無線網絡規劃重要的數據來源之一。在站點勘察的時候,只有對天線的工程參數的定義非常清楚,才能取得正確的參數值,從而指導后續的網絡仿真。如果天線工程參數出現錯誤,不僅會嚴重影響網絡的質量,造成區域內的干擾。同時參數排查糾錯需要花費很多的人力物力,是的項目成本提升。
