2016年智能手機的一個市場動向是走向超薄化,即將推出的蘋果7也號稱比蘋果6薄。金立手機也在做3.9mm厚的沖刺。手機超薄化后,天線如何制造?天線放置在手機什么位置?下面一一枚舉下:
一、手機玻璃蓋板上放置天線
目前手機結構有兩種,其一是蘋果手機結構,特征是玻璃蓋板后面粘接”超薄塑膠+五金扣位”結構,我們稱為蘋果結構;其二是手機中有一塊中板,液晶片和電路板粘貼在兩邊,如華為、酷派等手機型號都是這種結構。
蘋果手機采用了一體化蓋板:

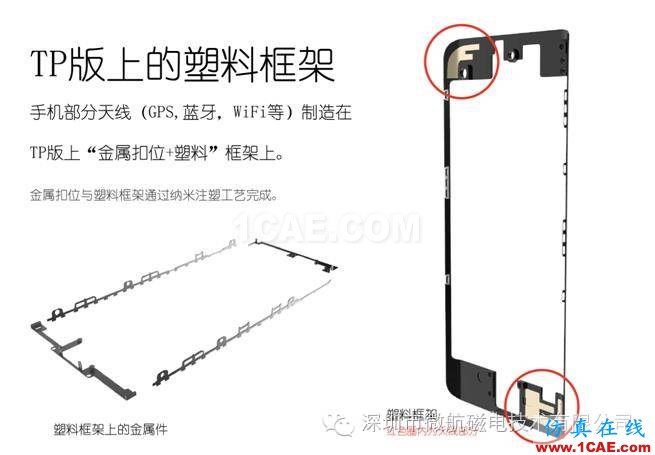

玻璃蓋板與觸摸層、扣位、天線一體化設計,是一種超薄手機結構。這類一體化TP蓋板中塑膠部分和玻璃部分是天線載體。天線可以制造其上。
這種結構中,塑膠+五金扣位是制造難點,我們提供完整的制造交鑰匙工程.
二、手機中板上制造天線

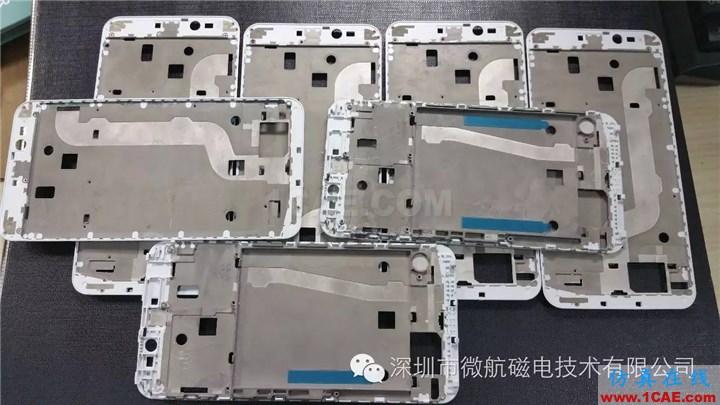

手機中還有一類主流的結構,即有中板結構,一般采用塑膠、鋁鎂合金或者鈦鋁合金、不銹鋼包塑膠注塑成型,塑膠完成精細的定位和扣位結構。采用這類結構的有華為、酷派等手機型號。
手機超薄化后,為了加強結構強度,會采用金屬+塑膠的中板,這類中板中塑膠部分是天線的極佳的載體。
手機中這類中板結構,適合制造厚度在6.0左右手機,若手機厚度低于6.0mm,則采用蘋果結構比較合適些.
三、 手機后蓋上制造天線
手機后蓋一般主流是采用金屬材質,其技術和工藝發展脈絡是:

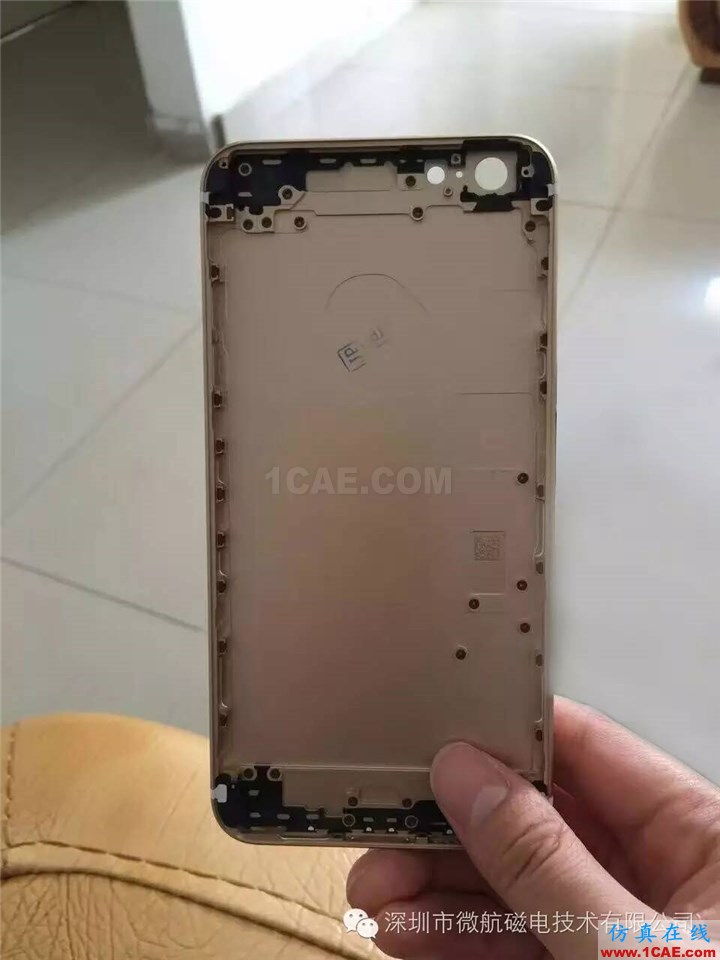

A:全金屬機身后蓋+部分金屬分段,分段線在后蓋,如蘋果5/6白線結構
B:全金屬機身后蓋+部分金屬分段,分段線在頂和底部邊框上,如蘋果7和魅族手機型號;

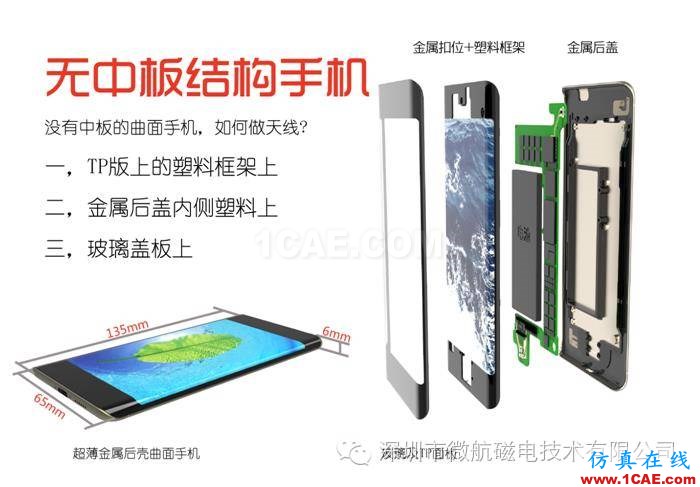

C:全金屬機身后蓋,不分段,完整結構.部分手機廠商在研究的一種結構,需要把天線制造在TP蓋板上,且把手機后蓋金屬與天線投影區域加高介電系數材料.把槽孔天線轉換為共面波導CPW形.

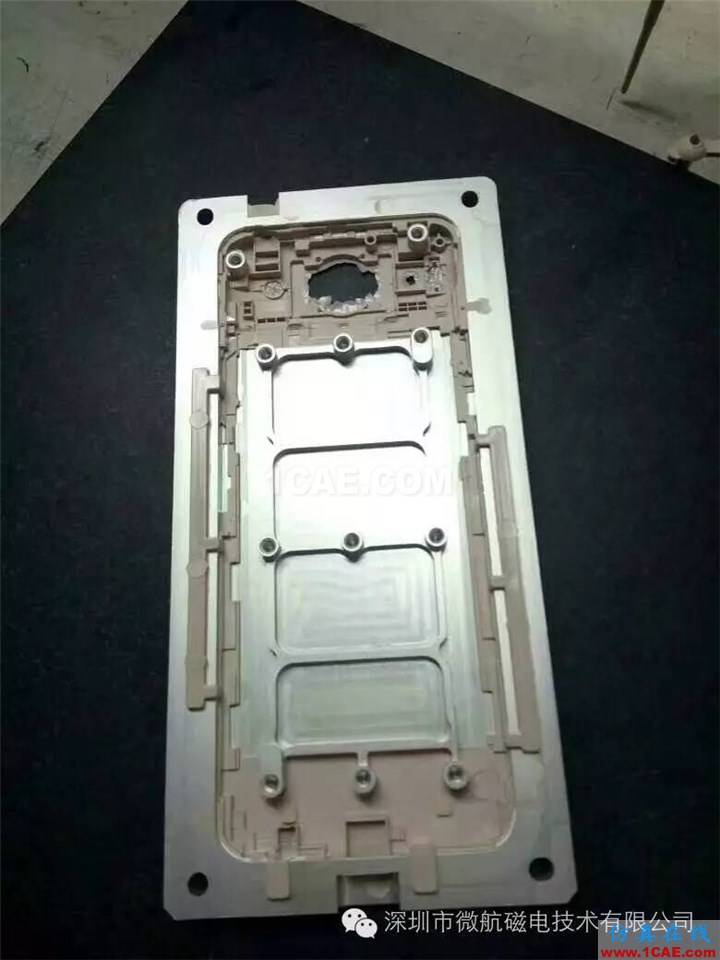

對于C型的進展,筆者認為可以規避納米注塑和手機分段的繁瑣工藝,降低部件成本.下圖是采用納米注塑工藝把金屬粘接在一起的部分圖片:

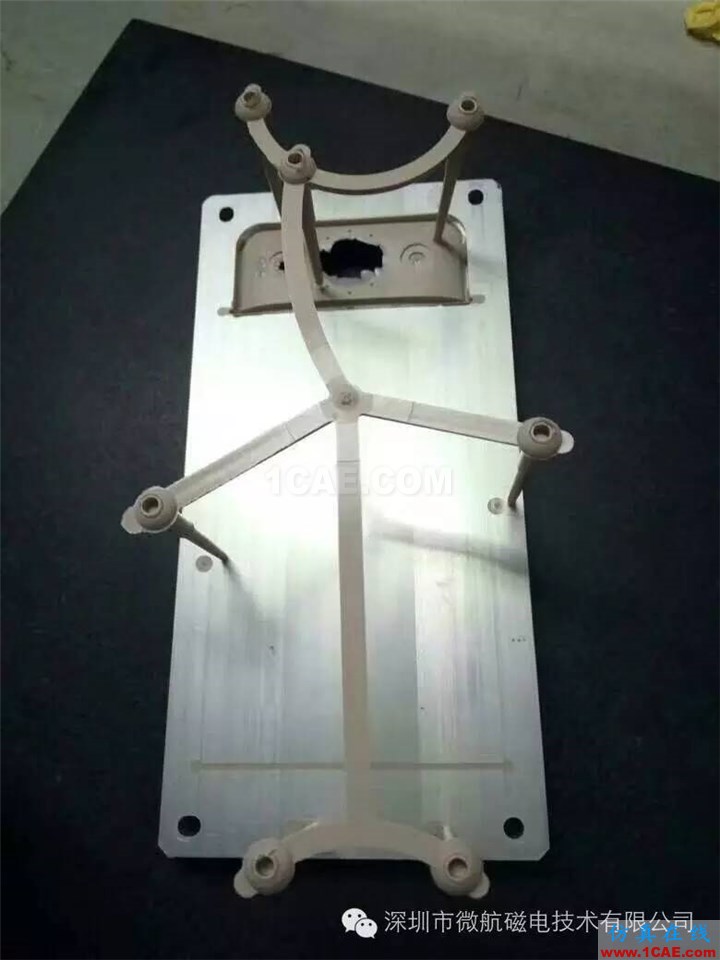

手機技術發展一日千里,只有站在手機天線射頻設計高度和精通材料成型才能預測到未來趨勢,為了實現全金屬后蓋,降低手機制造成本和把更美觀產品展現給消費者,射頻材料專家未雨綢繆準備好了高介電/低損耗的材料供天線設計工程師選用.
四、手機玻璃蓋板上制造天線

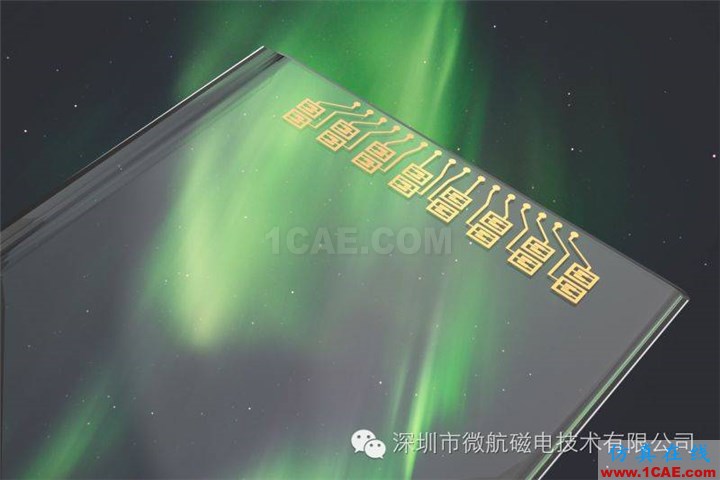

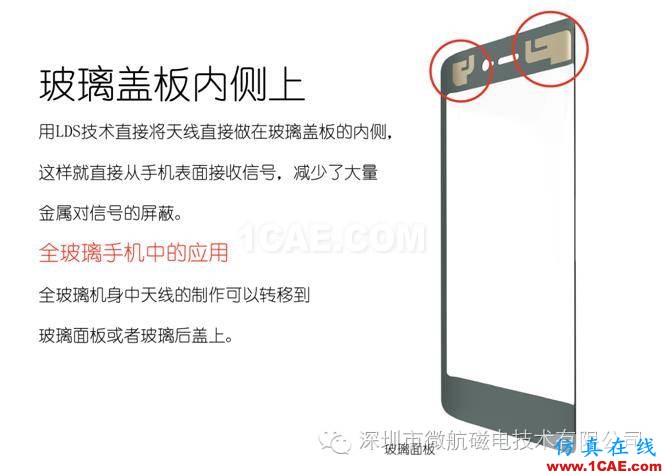

手機中玻璃蓋板是天線極佳載體,尤其是5G起來后,相控陣天線需要對稱的結構,這塊飛地開始進入射頻工程師視野.
總之:手機超薄化發展后,手機中天線制造工藝和位置也在發生變化,深圳市微航磁電專事天線技術制造,與上游的手機方案公司/天線設計公司緊密合作,在玻璃/含鋁金屬+塑膠上/超薄塑膠薄膜上制造各種手機天線.定制蘋果6和7手機中超薄TP含天線一體化蓋板,提供介電系數9的低損耗高介電塑料.
