射頻微波濾波器(5)-螺旋濾波器

2016-10-30  by:CAE仿真在線  來源:互聯網

螺旋諧振器類似于一個四分之一波長的同軸線諧振器。兩者不同之處在于螺旋諧振器內導體是螺旋線形的,而同軸線諧振器的內導體是直的。對于工作在同一頻率上的螺旋諧振器和同軸線諧振器相比,螺旋諧振器的體積可作得比同軸線諧振器小得多,且能保持較高的無載 Q 值(約為 1000 左右)。

螺旋諧振器也屬于同軸腔諧振器的一種,由于電場和磁場全部限制在腔體內,所以沒有輻射損耗;若選用介質損耗很小的材料做支架,或者不用支架,則介質耗損也很小;若選用合適的導體材料,外表面鍍銀,則金屬損耗也很小,那么諧振器的無載Q值就可以做得較高(能夠達到1000左右),這是 LC 濾波器所不能達到的。

螺旋濾波器在 10MHz 到 1500MHz 的范圍內,均可以設計出來。由于螺旋線中場結構復雜,其能實現的帶寬普遍很窄,這是螺旋濾波器的一個缺點。

540 MHz螺旋濾波器設計

具體指標如下:

中心頻率: f0=540 MHz;

通帶帶寬: Δ f=12 MHz;

FBW=2.2%

帶內插損: IL ≤0.5dB

回波損耗: LR ≥20dB

帶外抑制:f0 ± 20 MHz , Ls ≥30dB

輸入輸出方式:標準 SMA 接頭

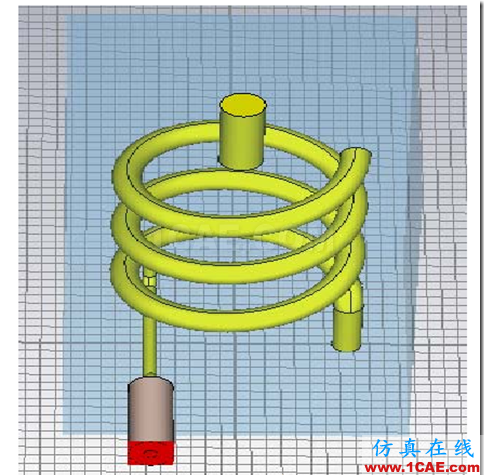

圖1 4 階交叉耦合濾波器的模型

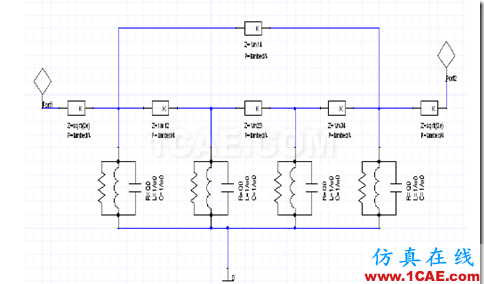

圖2 Designer 中的二維模型

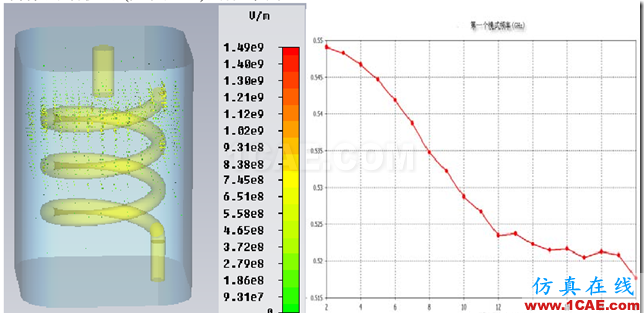

 圖3 CST 中建立的單腔體三維模型及仿真結果

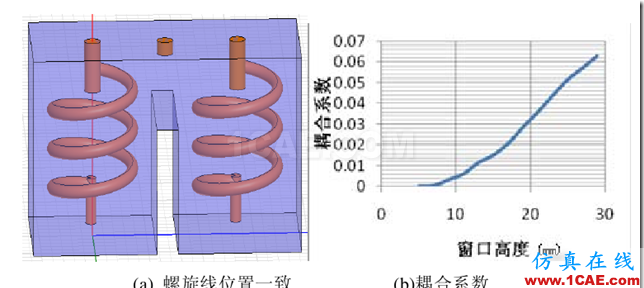

圖4 諧振器耦合結構

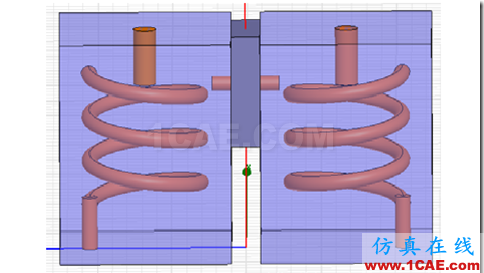

圖5 諧振器交叉耦合結構




圖6 外部Q值仿真結構

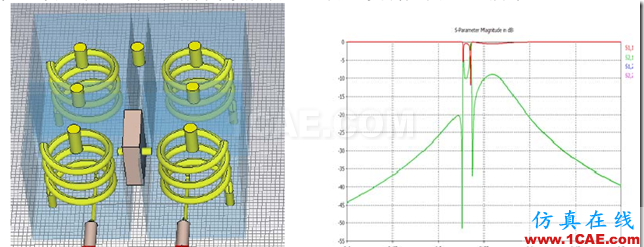

圖7 四階交叉耦合螺旋濾波器仿真




圖8 四階交叉耦合螺旋濾波器實物圖



加工出的實物測試圖如圖9所示,可以看出,其帶內回波損耗大于 16dB,插損大于 2dB。

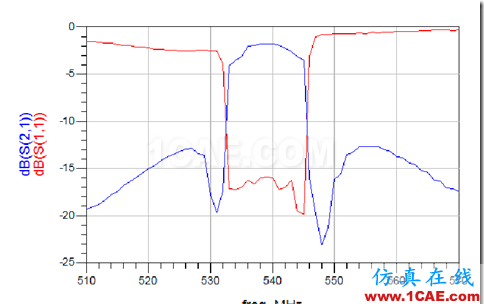

圖9 四階交叉耦合螺旋濾波器測試結果





參考文獻:

成都電訊工程學院,《LC 濾波器和螺旋濾波器的設計》,北京人民郵電出版社,1978.

楊飛,《基于通信系統的螺旋濾波器的研究》,2010.
