搜索ANSYS開關電源設計解決方案
2016-11-05 by:CAE仿真在線 來源:互聯網
一、開關電源設計面臨的挑戰隨著電力電子技術的發展和創新,開關電源以其體積小、效率高和容量可并聯拓展的特點迅速得到了廣泛的應用。但是,隨著系統對電源高頻、低耗、低噪音、抗干擾的可靠性要求越來越高,開關電源的設計面臨著以下難題:
1.低損耗開關器件、高性能磁性材料、小型化電容的設計和選擇問題
2.電感、變壓器等關鍵部件的精確設計問題
3.PWM開關技術的創新問題
4.PCB板和裝置的EMI\EMC問題
5.開關電源降噪技術的創新問題
6.開關器件等主要部件的熱、溫升問題
典型的電源系統架構如下:
二、ANSYS的電子設備EMC\EMI解決方案
針對開關電源所面臨的上述挑戰,ANSYS推出了一套完整的設計仿真解決方案,如下圖:
1. 方案全面,涉及到開關電源設計中關注的磁性元器件、拓撲電路、系統電氣性能以及系統EMI\EMC分析;
2. 工具專業,解決方案的所有工具都是業界領先的分析工具;
3. 無縫集成:都是ANSYS的工具,是統一的分析和優化平臺,無縫集成。
三、典型應用

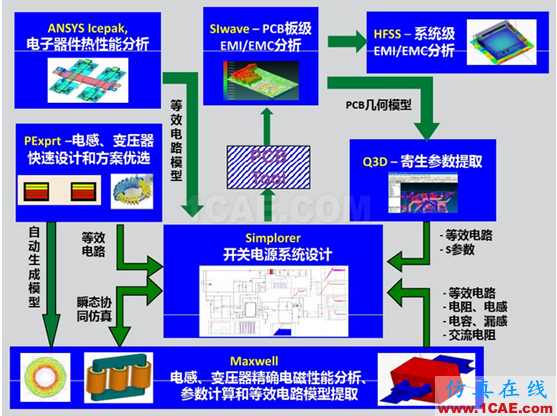

基于ANSYS的開關電源設計仿真流程如下圖:

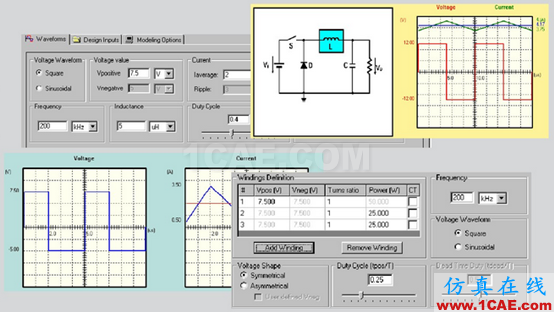

1. PExprt進行器件的建模和優化:
2. PExprt針對開關電源器件做有限元精確設計:

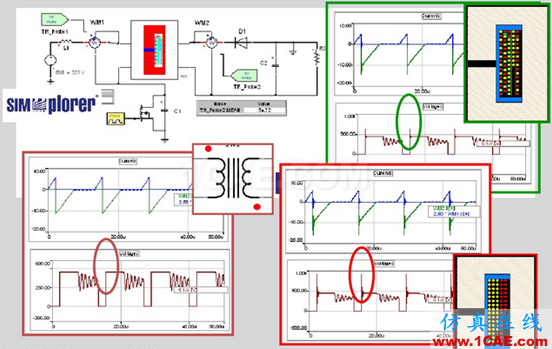

3. Simplorer做系統的仿真模型集成:

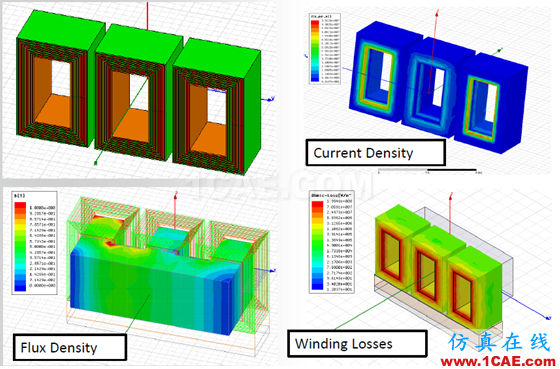

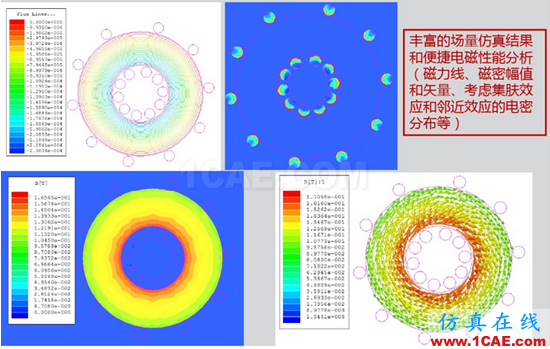

4. Maxwell做元器件電磁場的電磁性能分析:

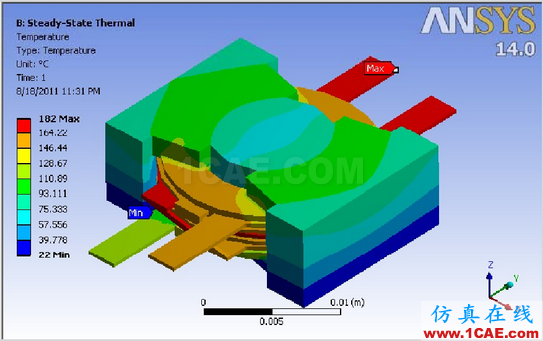

5. Icepeak做器件熱性能分析:

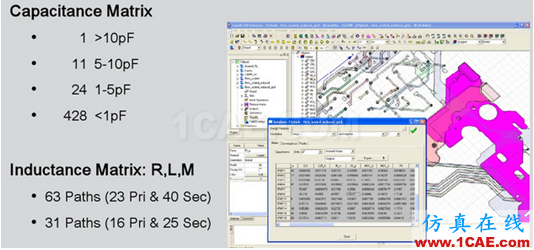

6. SIwave和Q3D做PCB板寄生參數提取:

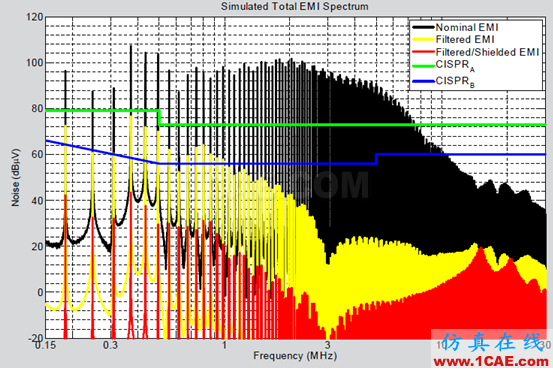

7. HFSS做系統EMC\EMI分析:
