[討論] 射頻功放退耦電容爆炸的解決方法

2016-11-01  by:CAE仿真在線  來源:互聯網

哪位前輩能否幫我解決電容爆炸的問題,小弟萬分感激,可以參考以下圖片,跪求建議!

把GND和供電拉得遠離射頻線,GND 做大。

fantastic00

huxz11

可以先接更高耐壓值的電容,然后測量其工作時電壓峰值或者波形,頻率!。

功率信號能出的來嗎?本人認為兩種可能導致電容燒毀。1:電壓擊穿,如果匹配做的好,檢查電容承壓值,平均要大于直流電壓(最好2倍附近),2:檢查電路匹配,耦合,泄漏等,是否是通過該電容電流大,導致燒毀(功率相關)。

wangbo88888

wangbo88888

第二圖管子柵極和地的阻值不對

電容的使用要注意溫度和時間參數,不確定你使用場景的熱情況,高溫時電容的參數會發生很大的漂移,可能你選型電容時候有問題,要充分考慮降額

huliang375

AiLaoPo77

我也發現有10uf電容燒的現象,我用的是1206  50V,改為12010問題解決,估計是你的電容耐壓值不夠

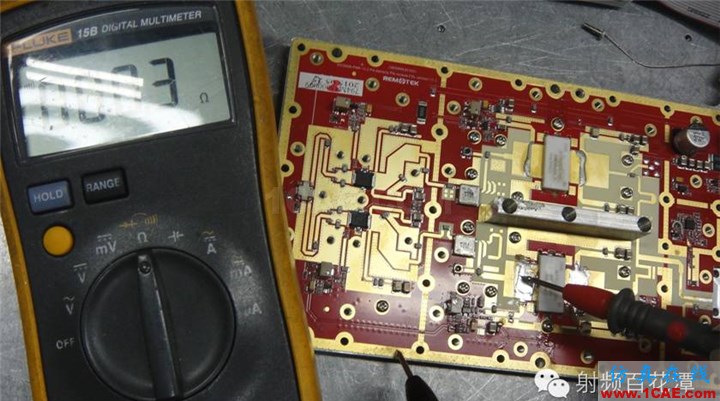

功放退耦電容問題。那個電路實際是產生了自激。導致電路電流異常,柵極產生較大的電流,引起電容燒毀。從三用表的指示就可以看出,放大管的柵極已經短路了,放大管管殼已變色,說明芯片大面積燒毀。第一和第三圖是漏極電源去耦電容燒毀,除電容耐壓低,電容ESR高之外,功放負載失配也可能產生加倍的電壓,燒毀放大管和電容。
