UG草圖命令---約束條件（UG11.0）

2016-11-01  by:CAE仿真在線  來源:互聯網

如果啟用創建自動判斷約束選項,則每當您施加約束時,都將評估草圖以確定:

欠約束的幾何對象

 在約束創建過程中,欠約束的曲線或點顯示自由度箭頭。完全約束草圖時:

?自由度箭頭不顯示。

?“狀態”消息顯示草圖已完全約束。

?默認情況下,幾何圖形改變?yōu)榈G色。

過約束的幾何對象

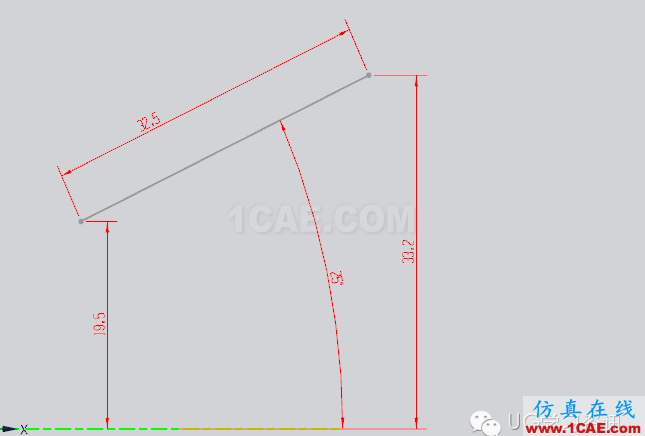

 當對曲線或頂點應用的約束超過了對其控制所需的約束時,曲線或頂點就過約束了。默認情況下,幾何圖形以及與其相關聯的任何尺寸變?yōu)榧t色。

沖突的約束

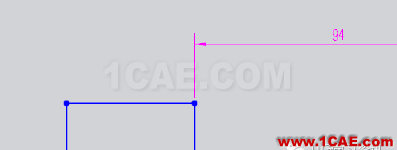

 約束也會相互沖突。默認情況下,沖突的約束以及沖突中的相關幾何圖形變?yōu)槠芳t色。顯示上一次解算條件下的草圖。

在草圖任務環境中,可使用延遲評估命令來延遲草圖評估,直到您執行以下操作:

?關閉延遲評估選項。

?選擇草圖組中的評估。

?退出草圖任務環境。

關于延遲評估的實際應用請看歷史消息:《UG草圖延遲評估使用-(UG11.0)》
