計量校準 - 功率計/功率探頭

2017-03-24 by:CAE仿真在線來源:互聯網

1. 功能描述

本測試方案適用于DC至50GHz功率計的計量與校準。

1)R&S 功率探頭

2)其它功率計與功率探頭

2. 功率計的常用檢定項目與檢定方法

功率計的絕對準確度測試需要使用雙通道功率計主機,可溯源的功率標準,射頻/微波信號源,計算機主機,校準軟件,GPIB控制卡等。

功率探頭的校準過程是,使用校準軟件通過功率計主機讀取功率標準讀數與待檢功率探頭測量值的差值,并將結果記錄下來生成校準因子數據,再把校準因子數據直接編程下載到待檢功率探頭。

經過校準軟件重新編程寫入校準數據文件后,被檢功率探頭可達到出廠時的測試準確度。

需要使用校準軟件控制矢量網絡分析儀對功率探頭端口的反射系數進行測試,該軟件自動調用矢網測試結果,并將結果保存,用于寫入探頭校準因子文件。

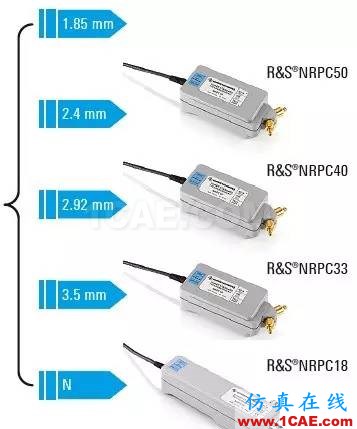

該系列功率標準共有R&SNRPC18, R&S NRPC33, R&S NRPC40, R&S NRPC50四種型號,每種型號接頭類型不同,覆蓋不同的頻率范圍,適用于不同型號的功率探頭。各個型號功率標準支持的功率探頭請參考附錄部分。

此外,每一種型號的功率標準R&SNRPC都可以選配R&S NRPC-B1校驗件,它是一個特殊設計的驗證探頭,用于檢驗R&S NRPC功率標準是否工作正常。

R&S NRVC-B2線性度檢驗標準用于在50MHz頻點對功率探頭進行線性度檢驗(該檢驗需使用R&S SMGL信號源),R&S NRP系列功率探頭線性度非常穩定,一般無需進行線性度調整。

R&S NRP2功率計主機

R&S NRVD功率計主機

R&S NRPC系列功率標準和R&SNRP系列功率探頭都可以通過功率計主機R&S NRP2進行控制,如果需要進行NRP功率探頭的線性度檢驗,則需要配置NRVC-B2選件,而NRVC-B2 需要NRVD功率計主機進行控制。

功率探頭反射系數校準需要使用覆蓋10MHz至40/50GHz頻率范圍的矢量網絡分析儀進行測試,可選的儀器有R&SZVA24/40/50, R&S ZNB20/40等型號。

功率探頭的校準需要使用覆蓋到40/50GHz頻段的微波信號發生器產生所需測試信號,可選儀器有R&SSMF100A/SMB100A等型號。

設備	產品描述
信號發生器1
SMF100A	Signal Generator Base Unit.
SMF-B2?	Option: Frequency extension,100 kHz to 1 GHz
SMF-B144	Option: Frequency range 1GHz to 43.5GHz
SMF-B22	Option: Enhanced phase noise performance
SMF-B27	Option: Step Attenuator 100kHz to 43.5GHz
SMF-B34	Option: High-Output-Power
信號發生器2
SMB100A	Signal generator base unit
SMB-B1	OCXO reference oscillator
SMB-B26	Low harmonic filter
SMB-B140	Frequency range : 100kHz to 40GHz
功率計主機
NRP2	Base Unit
NRP-B2	2nd power sensor input
NRP-Z4	USB Adapter cable
功率標準
NRPC18	18GHz功率標準
NRPC18-B1	18GHz功率標準校驗件
NRPC33	33GHz功率標準
NRPC33-B1	33GHz功率標準校驗件
NRPC40	40GHz功率標準
NRPC40-B1	40GHz功率標準校驗件
NRPC50	50GHz功率標準
NRPC50-B1	50GHz功率標準校驗件
矢量網絡分析儀
ZVA50	Vector Network analyzer
ZV-Z270	N型校準件
ZV-Z235	3.5mm電子校準件
ZV-Z229	2.92mm校準件
ZV-Z224	2.4mm校準件
ZV-Z97	2.4mm 測試電纜
注: 1)信號發生器1(SMF100A)可以代替2(SMB100A),SMF的頻率范圍覆蓋43.5GHz,大于SMB的40GHz;SMF的相位噪聲性能更優; 也可以用信號發生器2(SMB100A)代替1(SMF100A),頻率覆蓋40GHz; 可以選擇ZVA50覆蓋全頻段矢網,采用不同的轉接頭跟不同接頭的校準件實現反射測試,也可以根據需要選擇相應頻段的矢量網絡分析儀主機與相對應的測試電纜和校準件。
