美國單兵雷達概述

2017-05-01 by:CAE仿真在線來源:互聯網

delete_c58095e0-90a0-9b3f-4732-fff1d92b0f0f

1、AN/PPS系列雷達

AN/PPS系列地面監視雷達的第一種型號是AN/PPS-5,系1950年代的產品,從越南戰爭開始嶄露頭角,從誕生那天起就成了美國陸軍軍事軍情體系的“得力干將”。

AN/PPS-5為輕型便攜式地對地多普勒脈沖雷達,主要配備步兵和坦克營,能夠全天候探測到6km處的人員目標和10km處的移動車輛目標。AN/ PPS-5具有多種目標顯示模式,包括有聲提示和視覺成像,其中,有聲顯示由一臺“有聲指示器”對目標的速度進行聲音應答;視覺成像則由一臺“計劃位置指示器(PPI)”提供。同時,該雷達有自動扇形區域掃描和手動掃描兩種工作模式。據悉,AN/PPS-5雷達的密封性非常好,設計堅固,足以應付惡劣地形條件,如果裝進集裝箱里還能夠實施傘降或浸入水中。

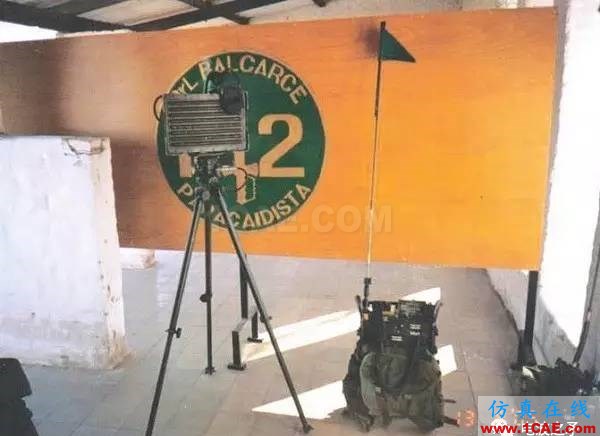

AN/PPS-5雷達

除AN/PPS-5外,美軍還裝備有AN/PPS-4、AN/PPS-6和 AN/ PPS-15地面監視雷達。AN/PPS-4的體積也非常小,大約只有4英尺(1.22m)高,配有有聲提示和視頻成像,但最遠探測距離小于AN/PPS-5。AN/PPS-6能夠探測到1.5km處的人員目標和3km處的移動車輛目標,也具有自動掃描和手動掃描兩種工作模式。AN/PPS-15采用相干多普勒、脈沖調制和連續波相關技術,配有警報燈和揚聲器,當發現移動目標時,能夠自動提供視覺和聲音指示,探測距離為50~1500m處的人員和50~3000m處質量在半噸左右的車輛。其亦具有自動掃描和手動掃描兩種工作模式,靈活性好。另外,該雷達預置有多頻率供操作手選擇,并采用低功率輸出方式,降低了被敵方偵察到的幾率。

AN/PPS-15雷達系統

2、SR Hawk新型偵察雷達

SR Hawk新型偵察雷達專用于邊境和周邊安全任務,可提供優異的廣域持久監視能力。SR Hawk工作頻率為16. 21 ~16. 50 GHz,具有頻率捷變能力,可提供360度連續覆蓋,可檢測30 ~60 km以外的目標,對單個行人的探測距離為60 m ~ 10 km,對車輛的探測距離為60 m ~ 30 km,目標以0. 9 km/h或更高的速度運動時,距離精度為10 m.該雷達采用基于Windows的簡單人機接口,包括一臺平面顯示器,可兼容多種圖像格式。美國陸軍已測試了用無線調制解調器將多部雷達連接到一個中央控制集線器,進行遙控作戰。

3、先進雷達監視系統(ARSS)

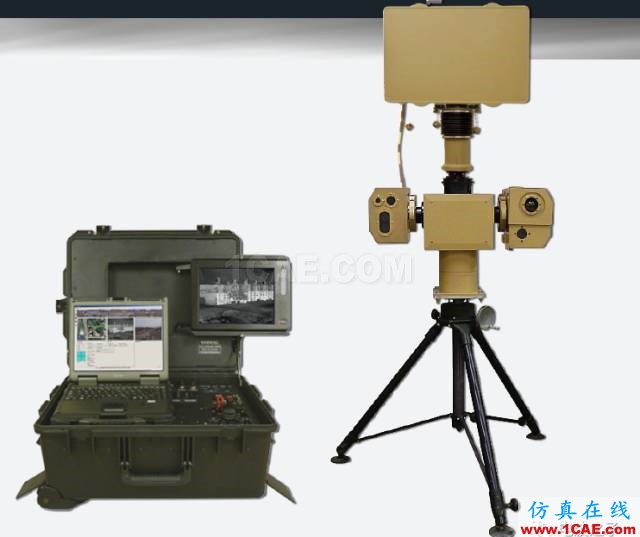

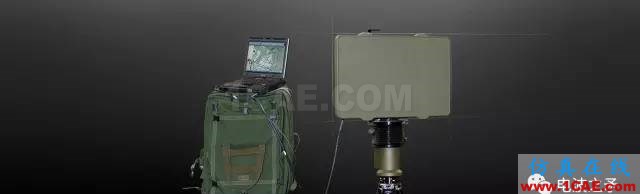

電話公司(Telephonics Corporation)的地面監視雷達系統不僅用于重點目標的周邊安全保證,還將實時監視信息集成能力提高到了一個新的水平,其典型產品為 ARSS 先進雷達監視系統,如圖所示。

ARSS 有便攜式和車載或方艙式 2 種型號,目前已用于美國邊境安全監控。ARSS 工作在 X 頻段,質量約25 kg,是一種輕小型、低功耗、低截獲概率、高可靠性的無人值守雷達, 可以對60-300批目標進行自動跟蹤和跟蹤掃描(TWS)跟蹤。

它可對30 km 以外的運動目標,包括人、車輛和直升機等提供自動探測和監視,并通過多普勒頻率推導出音頻信號,從而實現目標分類.電話公司現仍在對 ARSS 進行改進,改進措施包括開發目標識別(至少實現目標分類)新算法,以降低雷達對光電/紅外傳感器的依賴性;增加圖像重疊功能;采用新型通信設備補充當前使用的衛星鏈路,擴展組網能力等。

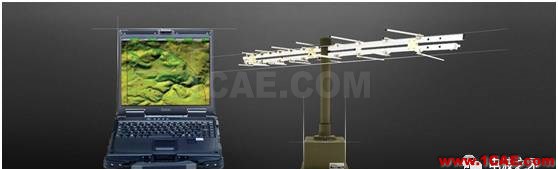

此外,電話公司還開發了RaVEN - P、FoPEN等雷達系統。

4、Ranger系列雷達

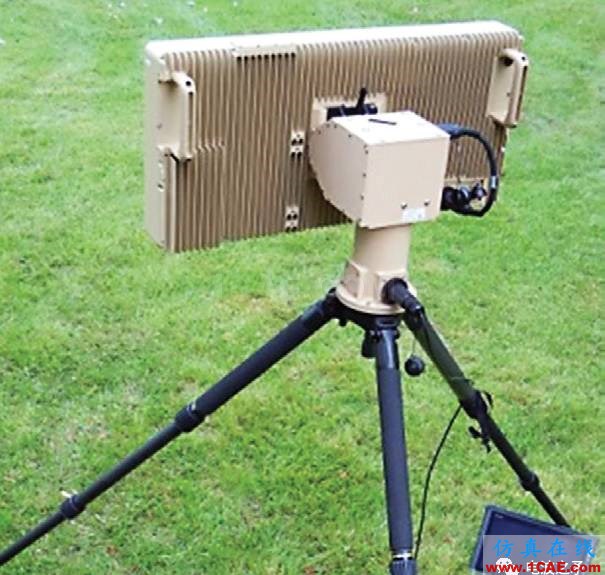

美國FLIR公司的雷達全部為Ka波段的調頻連續波雷達。且探測范圍不等,從5米到5500米不等,最新一代的RANGER R20SS雷達采用固態設計,可探測10米到8000米的行人。

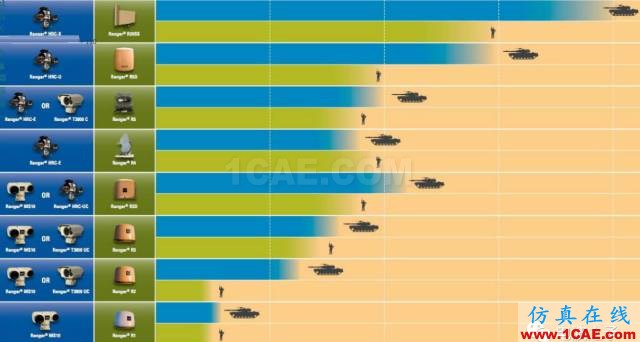

FLIR公司各雷達探測距離如下:

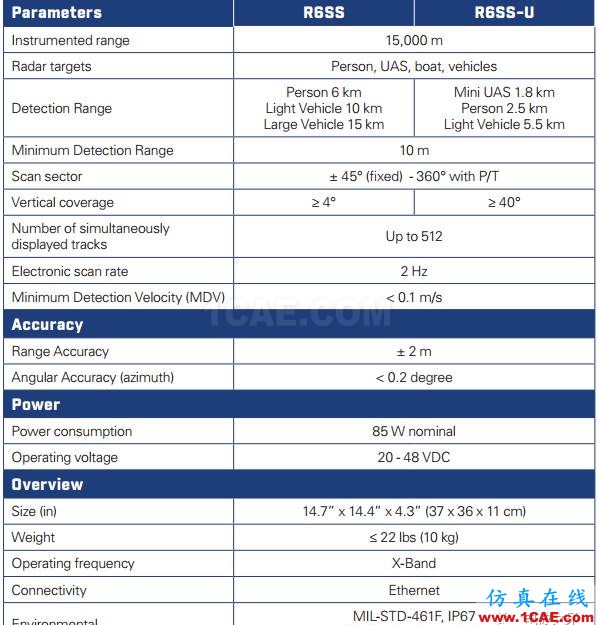

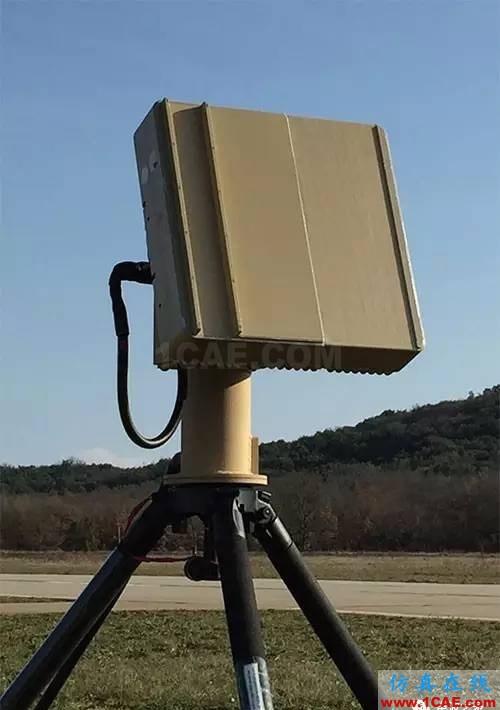

此外,FLIR公司的Ranger R6SS也是單兵便攜式雷達。Ranger R6SS是一種便攜式地面監視雷達,專門用于探測和跟蹤10公里范圍內的人員和車輛。憑借其體積小巧和輕便,Ranger R6SS具有一流的目標檢測和采集性能的單兵便攜式外形。

5、SpotterRF超輕便探測雷達

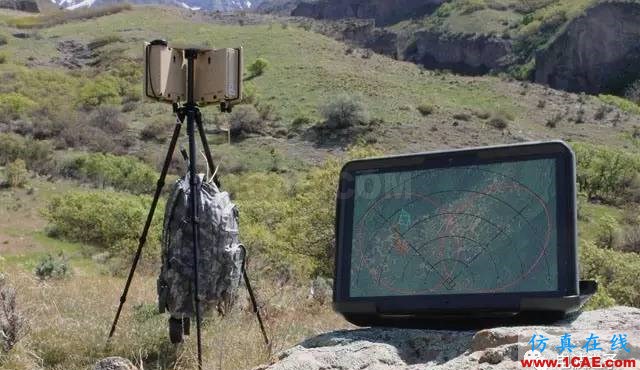

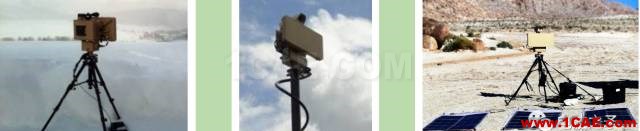

SpotterRF系列雷達是SpotterRF公司開發出的只有一個背包大小的單兵雷達系統。該系統能準確探測到埋伏在1000米范圍以內的敵人和車輛并及時發出警報,非常適用于對關鍵地點的防御和警戒。內置羅盤和全球定位系統,在風雨雷電霧等任何惡劣天氣條件下,均能準確無誤地鎖定入侵目標,并指引攝像機進行跟蹤。

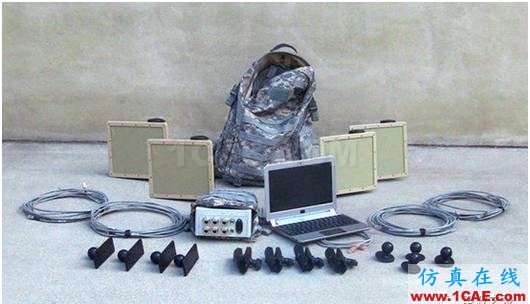

該裝備具有體積小、重量輕、能耗低、適應力強、簡單易用的特點。整套裝備包括一套M600C雷達、一個網絡集線器、一個安卓平板電腦、一個三腳架、一些線纜和一個背包,重量不到20磅(約9公斤),一般士兵在30分鐘內就能學會操作。

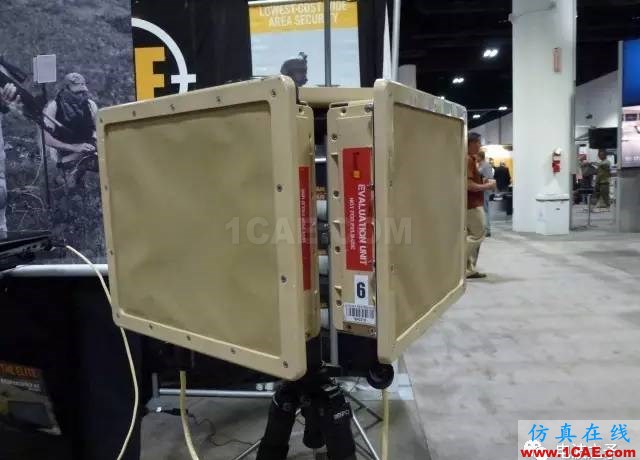

這款名為SpotterRFM600的雷達傳感系統的主體只有一個筆記本電腦大小,戰斗人員能輕松地將其帶到任何位置,整機沒有移動部件,只需3分鐘就能完成安裝架設。它不但重量輕,耗電量也極低,其功率只有10瓦,這意味著士兵們完全不必攜帶笨重的電池。

無論能見度和天氣條件如何,SpotterRFM60都能夠準確地檢測到入侵之敵。它利用自身的內置數字羅盤和全球定位系統來確定裝置的位置,并能夠方便地與谷歌地球、Falconview等位置軟件進行通訊,將敵人的位置顯示在地圖上。增加附加裝置后它還能自動實現360度的覆蓋。在界面上,它提供了一個基于Web的安全界面,兼容智能手機、安卓平板電腦和普通個人電腦。
