串行系列-沒有盡頭的戰役

2017-05-15  by:CAE仿真在線  來源:互聯網

作者:陳德恒 一博科技高速先生團隊成員

溫馨提示:文章末尾處,高速先生提一個問題,您可參與互動問答,回答有獎!

在這對于預加重與均衡的優缺點稍微做一下總結:

1.預加重實現起來比均衡要簡單,功耗低一些。

2.預加重增益不能做太大,一個1.1Vpp的輸出不可能預加重后轉化為5Vpp的輸出。

3.預加重會增加通道之間的串擾。

4. 通道之間的串擾顯然不會影響預加重本身,但是會對CTLE與FFE造成影響。不過由于DFE經過了判決步驟,噪聲對DFE的影響較小。

5. 對應預加重的增益問題,顯然均衡器在增益方面有著明顯的優勢。

說到增益問題,實際上,現在的預加重的增益可以做到10dB左右,均衡的增益可以做到30dB甚至更高?？吹竭@里不知道大家是不是會松一口氣,預加重與均衡增益加起來有差不多40dB,這差不多是使用FR4板材1m長的走線在10GHz處的損耗。結合其他減小頻率選擇性損耗影響的方法(板材,銅箔等),看起來頻率選擇性損耗似乎并不是不可戰勝。那我們與損耗的戰爭結束了嗎?

大家看下面這樣一組圖:

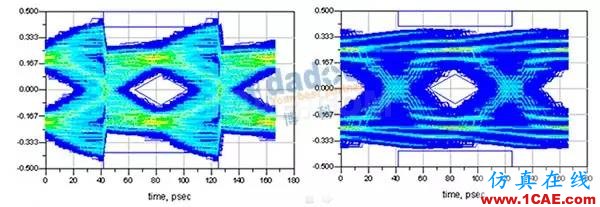

看到這樣兩個插損曲線,左邊的在9GHz損耗接近-50dB,右邊只有-12dB不到,大家覺得他們在跑SAS3(12Gbps)時RX端各自的眼圖是怎么樣子的?

是的,大家沒有看錯,小陳也沒有將兩幅圖放反。大家仔細看這兩幅圖的峰峰值,左邊這一幅明顯的比右邊的大非常多,這是因為左邊通道損耗高,自適應均衡后選擇的增益更大。

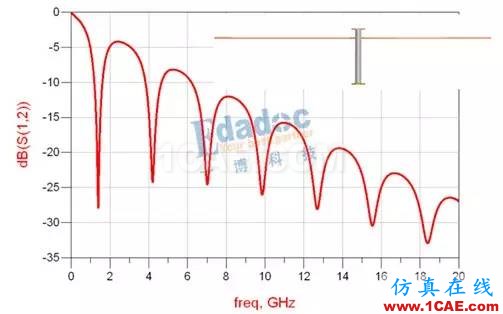

假如還是我們在上一張里所看到的那個高通濾波器,但是通道上有一個很長的stub,通道的參數變成了這樣:

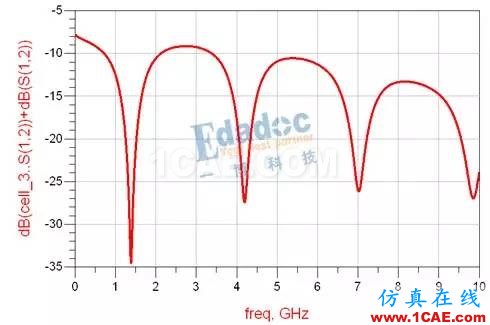

經過那個高通濾波器之后,全通道的頻率響應是這樣:

一個本身震蕩很大并且非常不規律的通道,是無法通過均衡器將通道變成一個平坦性衰落的。

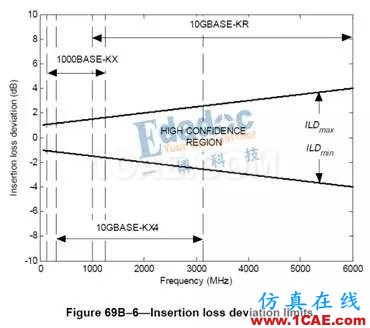

所以在802.3ap/bj,OIF-CEI,SFF8431這些協議中,會專門有一個ILD(insertion loss deviation)指標對插損的振幅進行約束。

這些震蕩由反射,串擾,模態轉換引起。兜兜轉轉,我們又回到了解決反射與串擾問題。所以以前說過:“對于信號完整性是什么這個問題,入門工程師會告訴你是反射和串擾,老工程師告訴你的也是反射和串擾”。
