由上圖我們可以看出,傳輸線阻抗與端口阻抗越接近,回波損耗越小,當傳輸線阻抗完全等于端口阻抗的時候,幾乎沒有能量反射。以上僅僅是理想的傳輸線,通常的傳輸鏈路中會包含過孔,連接器等阻抗不連續的因素,這些阻抗不連續程度都會反映在S參數的回損曲線中。

問題2:S參數中的插入損耗怎么理解?

S參數是頻域參數,在插損曲線中,橫坐標表示的是正弦波的頻率,縱坐標表示的是正弦波穿過通道后的電壓幅值與發送端電壓幅值的比值并取對數。

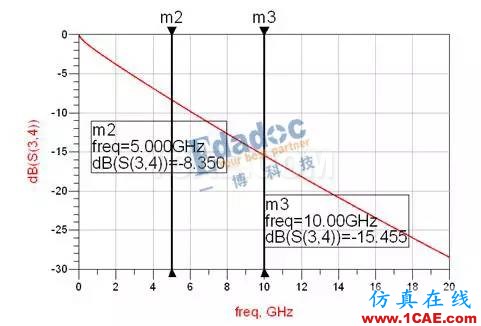

如上圖所示,這條插損曲線是普通FR4板材下,10inch傳輸線的插損曲線。可以看出在5G的時候,接收與輸入的比值為-8.35dB,10G的時候是-15.455dB,換算成幅度,分別是0.382和0.167,也就是說如果輸入端正弦波的幅值為1V,則接收端5G正弦波的幅值為382mV,10G正弦波的幅值為167mV,我們來驗證下,5GHz正弦波的輸入與輸出波形對比如下:

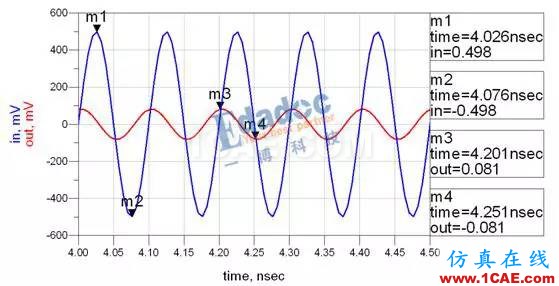

感興趣的朋友們可以根據上圖中的數據自己計算下,實際仿真出的正弦波幅度與插損曲線中對應頻率下的幅度基本是一致的,有一點點誤差,原因是通道阻抗沒有做到完全匹配。

我們可以看到,隨著頻率的提高,正弦信號的幅值損失越來越嚴重。但是我們通常關注的是數字信號,那么可以直接從插損曲線中看出數字信號幅度的損失嗎?當然是不可以的。前面的文章也多次提到了通道對數字信號的影響主要是使波形的上升沿變緩,注意這里是上升沿變緩!并不是像正弦波一樣,直接表現出幅值的損失。而且常規的數字信號也不會像正弦波信號那樣整齊,所以通道對數字信號的影響要比對正弦信號的影響復雜得多,后期的文章會和大家一起討論這方面的問題。
