【有源SI】PRBS and 測試碼型

2017-08-09  by:CAE仿真在線  來源:互聯網

1. PRBS簡介


PRBS(Pseudo Random Binary Sequence)稱為偽隨機碼,只有在周期內“0”“1”是隨機出現的,所以稱為“偽”。N階的PRBS內,一共有2^N-101,其中長1的最大個數為N個,長0的最大個數為N-1

常用的偽隨機碼有7,9,15,23,31階。表1為不同階數的PRBS。


表1

PRBS

個數

初始值

多項式

PRBS7

2^7-1

0000001

X7+X6+1=0

PRBS9

2^9-1

000000001

X9+X5+1=0

PRBS15

2^15-1

000000000000001

X15+X14+1=0

PRBS23

2^23-1

00000000000000000000001

X23+X18+1=0

PRBS31

2^31-1

0000000000000000000000000000001

X31+X29+1=0

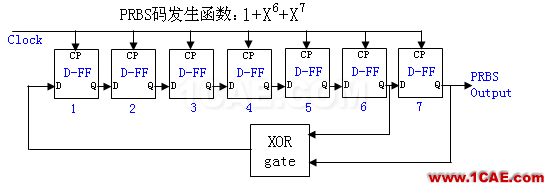

PRBS由位移寄存器和異或門構成。下面是7階(圖1)和31階(圖2)為例。比如7階,第七個位移寄存器和第六個位移寄存器異或作為反饋。31階,則是以第29個位移寄存器和第31個位移寄存器異或作為反饋。


【有源SI】PRBS and 測試碼型HFSS結果圖片1

圖1


【有源SI】PRBS and 測試碼型HFSS結果圖片2

圖2


2. 測試碼型

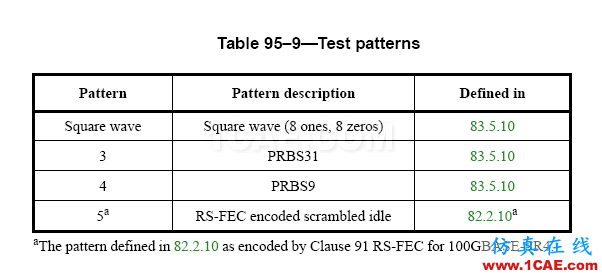

對于特定的TXRX測試項目,在IEEE里面也規定測試碼型。以IEEE 802.3BM(XLAUICAUI-10)為例(圖3)。圖中,需要用到4種碼型,一般為了方便,單多還是采用PRBS。表2列出了采用PRBS的具體測試項目。

【有源SI】PRBS and 測試碼型HFSS結果圖片3

圖3



表2

Test Item PRBS

Wavelength and Spectrum Width

PRBS 31

Averge Otpcial Power

PRBS 31

Optical Modulation Amplitude

PRBS 9

Transmitter and Dispersion Eye Close

PRBS 31

Extinciton Ratio

PRBS 31

Jitter

PRBS 31

Transmitter Optical Waveform

PRBS 31

Stressed Receiver Sensitivity

PRBS 31

Stressed Eye Closure,Calibration

PRBS 31
