產品 | PCB布線導入工具介紹

2017-10-20  by:CAE仿真在線  來源:互聯網

在以往PCB板的熱和結構計算中,往往無法考慮PCB板中Cu的分布對計算結果的影響,從而導致計算結果與真實結果存在一定的偏差。為了能夠更準確地模擬PCB板,安世中德與ANSYS公司聯合開發了應用與ANSYS WorkBench的PCB布線導入工具,實現對ECAD軟件寫出的布線文件或者布線圖片文件的數據解析及面向熱和結構有限元計算的數據映射,并針對每個單元基于Cu的百分比含量進行材料屬性調整和圖形化展示,在計算完成后,能夠根據PCB中Cu的占比進行結果的分區顯示。

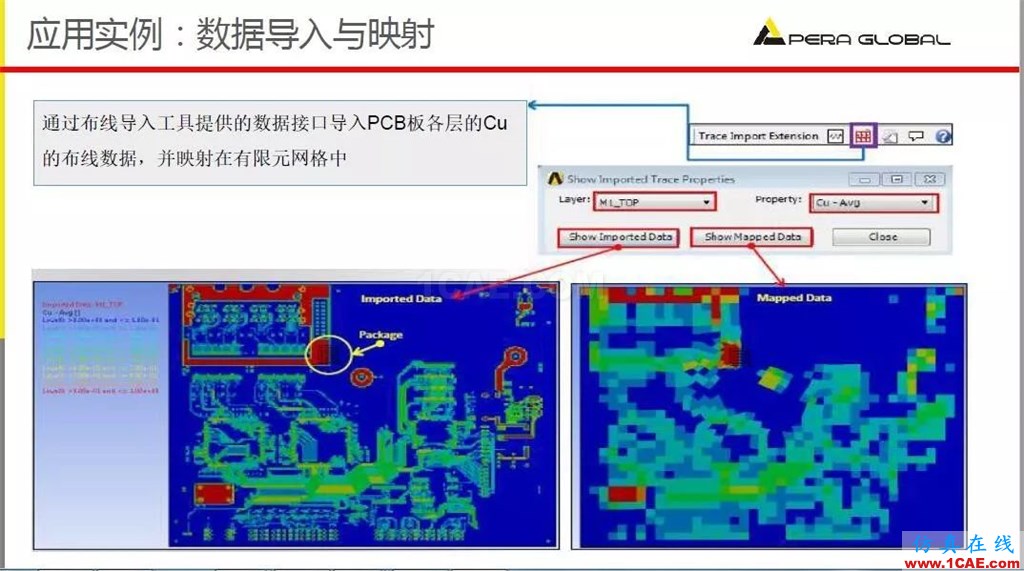

布線圖片解析界面

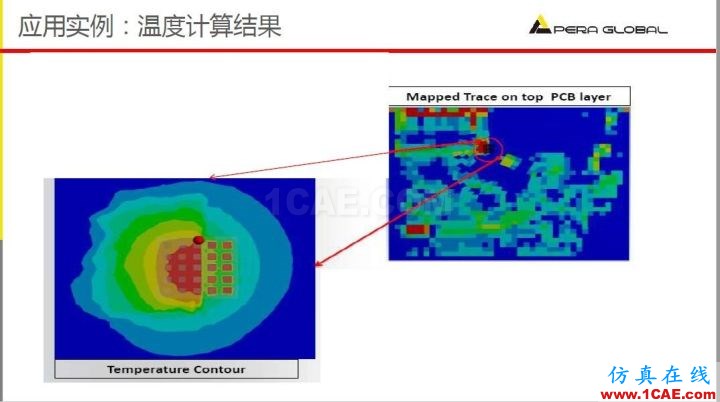

按Cu百分比映射顯示效果

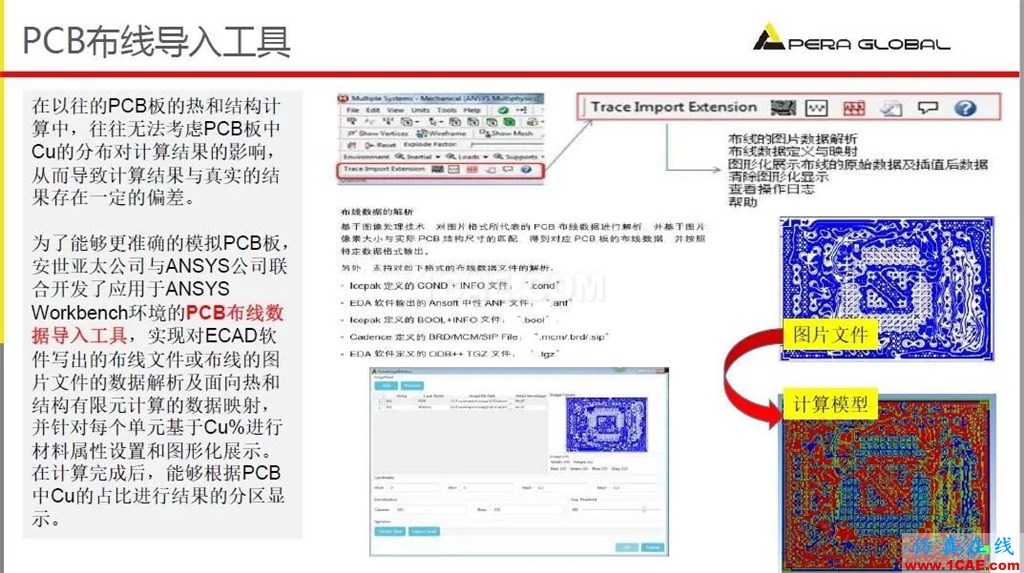

模塊完整介紹

更清晰版的PCB模塊介紹,見百度云鏈接:

鏈接:https://pan.baidu.com/s/1eRKDiXc

密碼: 1fw8
