Ansys Workbench 是以GUI界面操作為形式的仿真軟件,你無需寫任何代碼,只需做一些設施,就可以進行有限元分析。整個過程可視化程度極高。
但正是由于GUI操作,導致有一些個性化的需求,在ansys workbench里頭很難完成,這個時候,你可以考慮使用在workbench里面嵌入apdl來進行。
有幾個地方可以使用到這個技術:
1、設置單元類型
在ansys workbench里面,單元類型都是系統自己默認的,沒有地方給你設置單元類型,當你碰到這類問題的時候,你就需要使用
解決辦法,通過Finite Element Modeler來實現,在該子系統里面可以修改單元的類型
2、變化的載荷
一般我們碰到的載荷都是固定的載荷,而隨時間變化或跟隨函數變化的載荷,在workbench里面束手無策。
這個怎么辦?用APDL最好

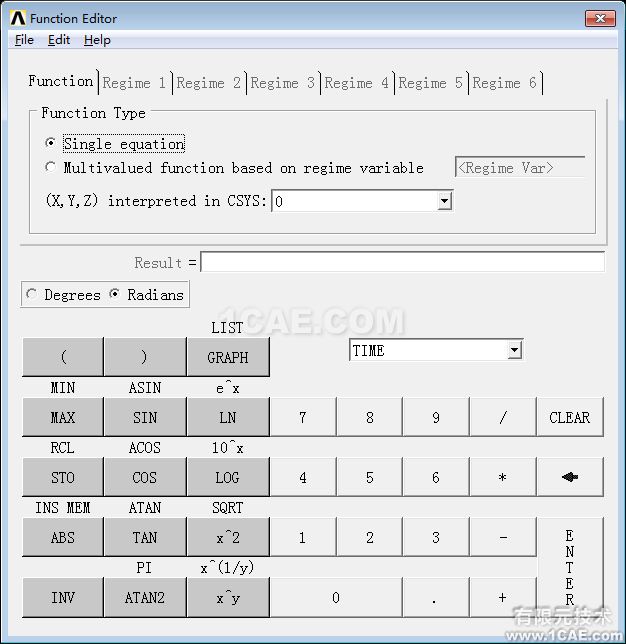

在apdl里面,有個函數編輯器ANSYS Function Editor,
可以生成函數,生成函數后,在ansys經典界面可以直接導出apdl代碼,復制到ansys的載荷節點,插入apdl command,如下圖:
最后施加載荷,仍然是以APDL代碼的形式,進行函數加載:
F,nodeset,FX,%ansys-functioname%
注意FX為坐標系的正X方向,通過Xyz三個分量的拆分可以表示任何方向和角度
這種方式可以大大增強ansys workbench的靈活性,比如復雜載荷,與時間,位置相關的載荷,變化的載荷,中間突然消失的載荷或突然出現的載荷,都可以使用這種方式。
如何在workbench里面添加apdl command,其實就是這么簡單啦。
3、Ansys workbench結合APDL的地方其實還很多,你如果知道原因就明白了
workbench的最終求解器其實都是Ansys multiphisics(即ansys經典) ,包括ansys 結構、電場、熱,都是這個求解器,底層都是基于APDL的。
ansys workbench只是把復雜的apdl進行包裝,把復雜的APDL語句變成界面操作而已,但最終他們都會自動生成APDL。
所以在workbench里面的apdl功能必定還有很多,這里將會繼續就此問題發表更多信息,供大家參考。
Ansys workbench有個功能,還可以實現把workbench項目導入到經典環境。這個下回再說。
若有具體問題,可通過本站的免費問答功能,發布您的問題,我們將提供免費的指導和回答。
