ANSYS WORKBENCH中實體切割及賦予不同材料的實現

2016-08-22  by:CAE仿真在線  來源:互聯網

傳統的ANSYS有強大的布爾運算功能,通過它,可輕松地實現實體的切割、合并、交集和差集等運算,但在ANSYS WORKBENCH中,則需對相應參數做特定的設定才能實現實體的分割并賦予不同的材料。下面以通過Extrude特性生成的實體為例,說明相應參數設定與實體可切割性、材料定義以及連接處理等的關系。

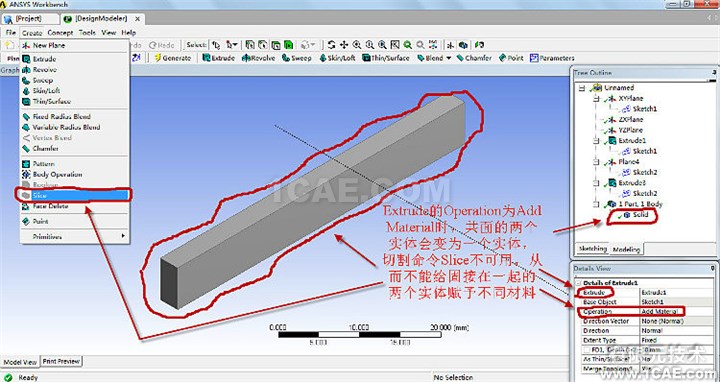

一、當Extrude命令的Operation為Add Material時,切割命令不可用,幾何上連接在一起(通過公共面)的兩個實體會自動變?yōu)橐粋€實體,不能給固接在一起的兩個實體賦予不同的材料,如下圖:

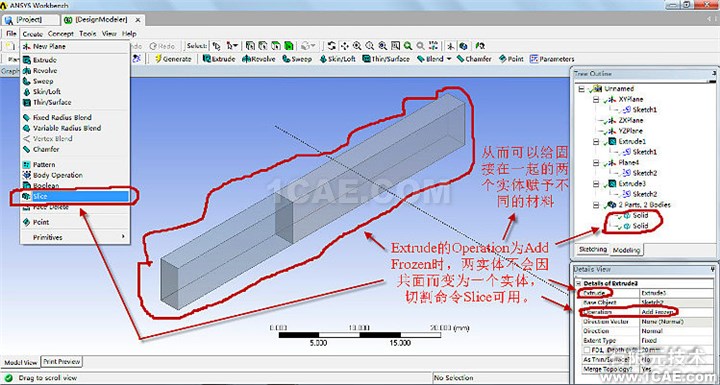

二、當Extrude命令的Operation為Add Frozen時,切割命令可用,幾何上連接在一起(通過公共面)的兩個實體不會自動變?yōu)橐粋€實體,能給固接在一起的兩個實體賦予不同的材料,如下圖:

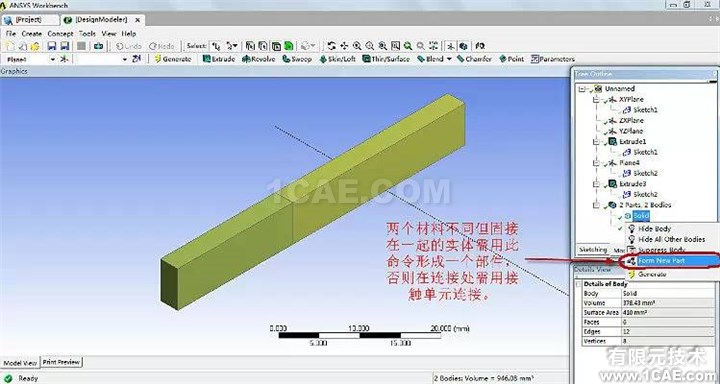

三、固接在一起的兩個不同(材料)實體,需用Form New Part命令組成一個part,如下圖,否則其接觸面(連接面)需用接觸單元連接。

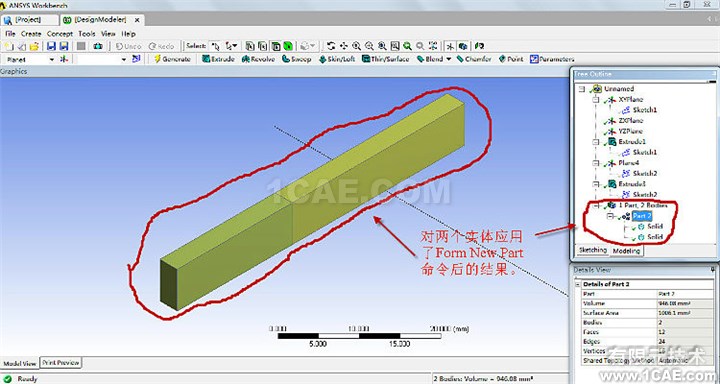

四、應用Form New Part命令組成一個part后的效果,如下圖。
