搜索多種材料的靜力學仿真
2016-09-03 by:CAE仿真在線 來源:互聯網
1. case描述:
兩個共面的立方體,大小為1*1*1.
第一個立方體E為1e8,P為0.3
第二個立方體E為1e7, P為0.4
一端四點固支,另一端一條邊上施加X=10000,Y=30000的分布荷載
2. 實現

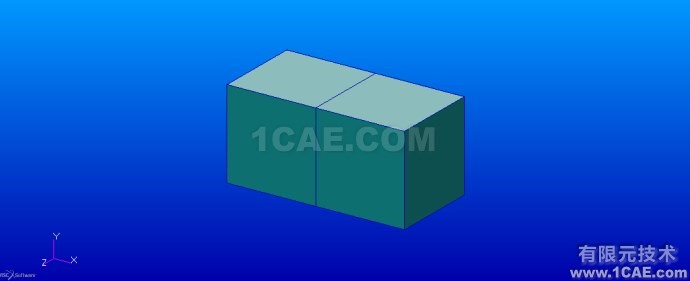

2.1.FastModel中創建兩個立方體(圖1)
2.2.材料庫中創建兩種新材料
2.3.添加兩種3Dsolid單元,關聯新建的材料,分別賦給兩個立方體
2.4.選中一個立方體一端的四點,設置為約束為XYZ固定,選中另一個立方體的一邊,施加
X=10000,Y=30000的力

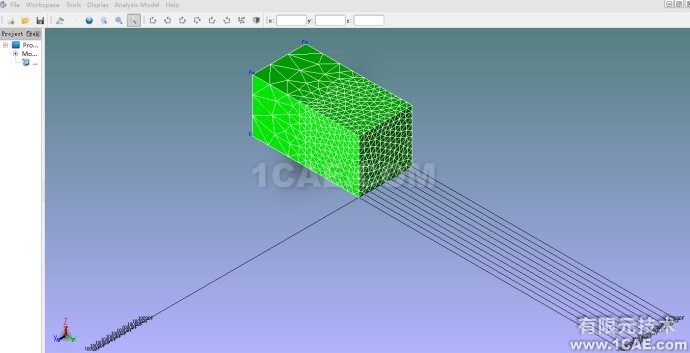

2.5.固定的一段的立方體網格大小設置為2,受力的立方體網格設置為0.5(圖2)
2.6.求解設置為static,結果輸出應力和位移
2.7.分別導出Ansys/Patran/Abaqus格式
2.8.分別用Nastran/Radioss求解查看結果
圖1
圖2

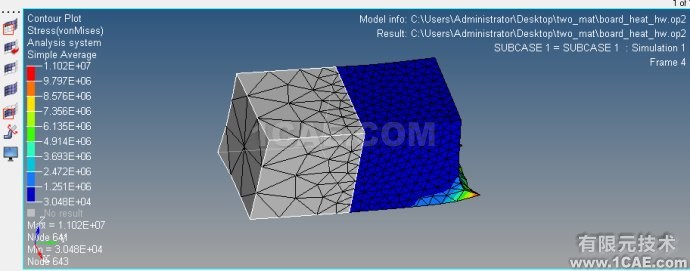

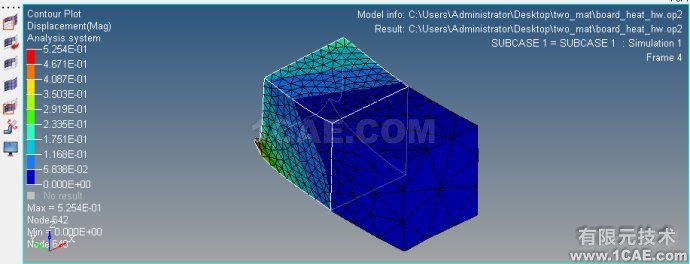

Nastran求解結果:

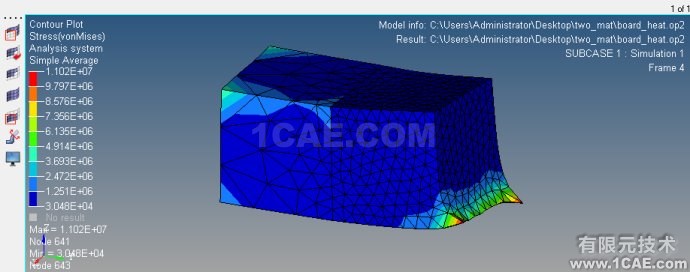

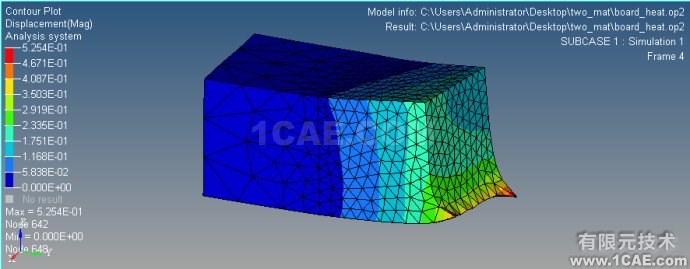

Radioss 計算結果:
總結:
1. Patran中對于多種材料的網格劃分比較麻煩,接觸部分需要通過
Equivalence,乃至手工編輯來保持共面的結點和單元的連續性,Fastmodel中則直接通過內部運算保持了邊界的連續性,而且可以通過設置網格參數,直接對不同的實體進行網格大小設置。
2.
Nastran計算結果目測正確,而Radioss好像沒有把兩個實體當成一個,可能是bdf文件格式不識別,也可能需要設置額外的參數來支持不同材料的情況。

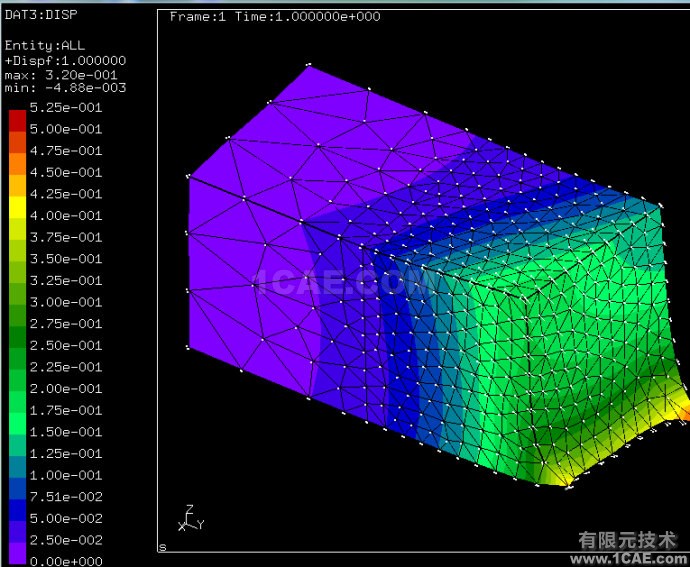

加上Calculix結果:
Stress計算結果 與 Ansys/Abaqus/Nastran 有少許誤差
Displacement 一樣
有可能是計算VonMises 時小數位數截斷誤差造成的
