搜索低版本的ANSYS（經典界面）如何打開高版本的模型？
2016-10-13 by:CAE仿真在線 來源:互聯網
常用的CAD軟件都有高版本直接另存為低版本的功能,這樣不同的人使用不同版本建的模型,只要都統一存為低版本就可以共享了。但是ANSYS經典界面作為一個高級的仿真分析軟件不具備這樣的功能,那么如果有人給了你一個高版本的模型,你如何直接打開并使用它呢,看上去好像只有2個辦法:1.重新建一次模型;2.重新安裝高版本的軟件。無論選擇哪種方法都費時費力,給大家分享一個解決辦法。
大家知道,有限元計算都是通過單元節點進行求解的,那么只要我們能夠把完整的單元信息導入到低版本軟件中就可以完成計算了。
我們只要先寫一個cdb格式的文件,然后在低版本的軟件中讀取該cdb文件就OK了。具體方法如下:

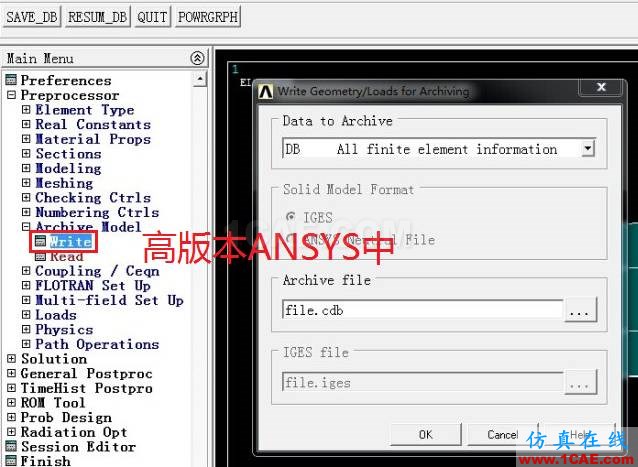

1.在高版本的ANSYS中寫出一個cdb文件

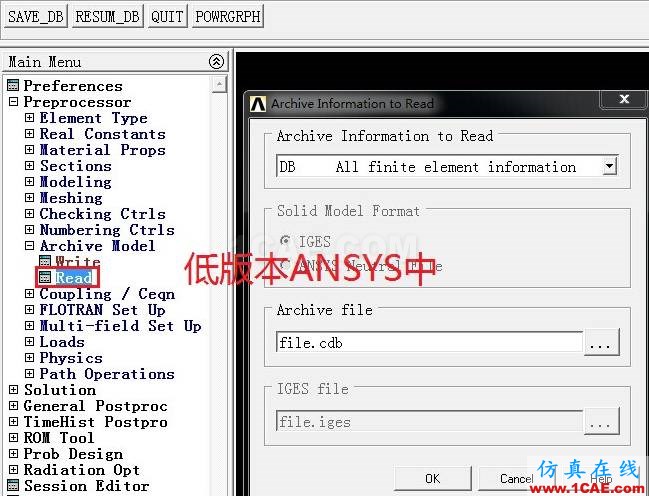

2.在低版本的ANSYS中讀入該cdb文件
