搜索利用Workbench生成的dat文件在ANSYS經典里進行求解
2016-10-22 by:CAE仿真在線 來源:互聯網
ANSYS Workbench的求解器是Mechnical求解器,也就是之前ANSYS經典所用的求解器。在Workbench進行結構分析時,包括建模、分網、加載和求解,其中在Workbench界面所有的關于模型的材料、單元、單元節點和載荷約束都會在求解后集中在生產的ds.dat文件下面。
文件的具體位置在文件保存位置下的dp0\SYS\MECH文件夾下,如圖1所示。
圖
1
注意,其中的rst文件為結果文件。
ds.dat文件記錄了所有有效信息,這個文件可以通過ANSYS經典打開。
將ds.dat文件復制到ANSYS經典的工作目錄下,可以將后綴改為mac。

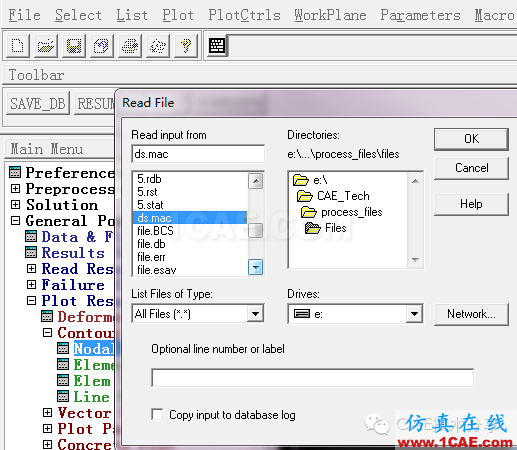

之后通過
圖
2

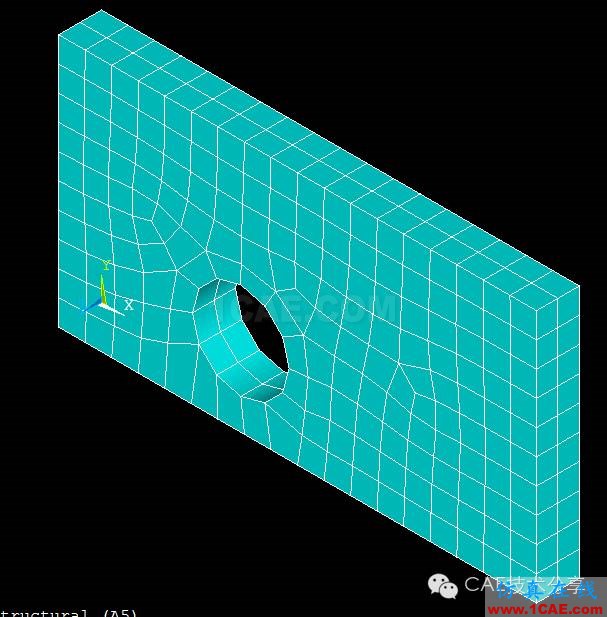

之后通過讀取inp文件的方式運行Workbench生成的ds文件,即可在ANSYS的經典界面出現所有有限元模型的信息,可以查看材料類型單元類型等。如圖3所示。
圖
3
當然,現在在ANSYS的經典界面里無法查看結果,因為沒有結果文件,結果文件可以將之前Workbench下面的rst文件復制過來,也可以直接在ANSYS經典里面重新求解一次,再讀取結果后即可顯示結果。
