搜索【技巧】如何使用Workbench在高性能計算系統（HPC）上提交任務計算
2016-10-21 by:CAE仿真在線 來源:互聯網
使用Workbench在高性能計算系統上提交任務計算通常有兩種方式:
db方式
1. 在PC端保存db文件,如下圖所示,在Analysis Setting下選擇save MAPDL db為Yes:
2. 保存db文件及相應的dat文件到高性能服務器路徑下。如下圖所示:
3. dat文件內容如下:
4. HPC求解
a) /ansys_inc/v160/ansys/bin/ansys160 -g <--- 啟動ansys結構經典操作界面
b) /ansys_inc/v160/ansys/bin/ansys160 -g -b -dis -machines blade03:4:blade04:4 -i file.dat -o output.log <--- 提交作業到選定計算節點“blade03/blade04”上,分別調用4核計算。ANSYS16.0輸入如下圖所示:

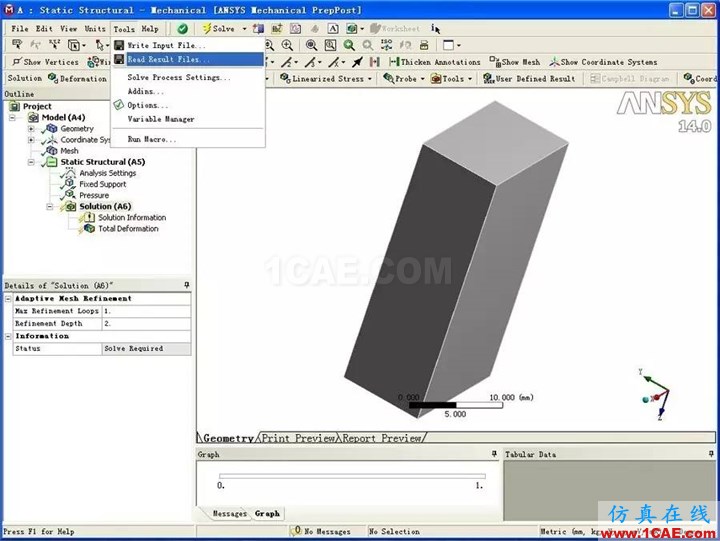

5. 下載結果文件file.rst到本地PC
6. 結果讀取
dat方式
1. 輸出dat文件,設置文件名為:file.dat
2. 上傳file.dat文件到高性能服務器
3. HPC求解
a) /ansys_inc/v160/ansys/bin/ansys160 -g <--- 啟動ansys結構經典操作界面
b) /ansys_inc/v160/ansys/bin/ansys160 -g -b -dis -machines blade03:4:blade04:4 -i file.dat -o output.log <--- 提交作業到選定計算節點“blade03/blade04”上,分別調用4核計算。ANSYS16.0輸入如下圖所示:
4. 下載結果文件file.rst到本地PC
5. 結果讀取
