該Case 主要demo 常用熱邊界的設置方法。
兩塊金屬板,為簡化模型設置兩種材料相同
1. 在FaModel中創建兩個長方體,做布爾并操作
2. 設置下長方體一面溫度為100
3. 設置上長方體頂端面溫度為30
4. 設置上長方體周圍一面Heat Flux 為50
5. 設置上長方體周圍一面Convection 為90
6. 熱分析設置為穩態static
FE模型完成后如圖:

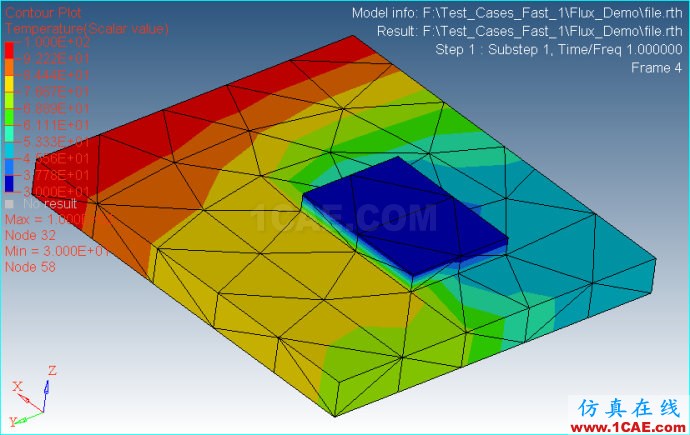

導出Ansys/Abaqus 文件分別求解,顯示溫度場分布和Heat Flux結果

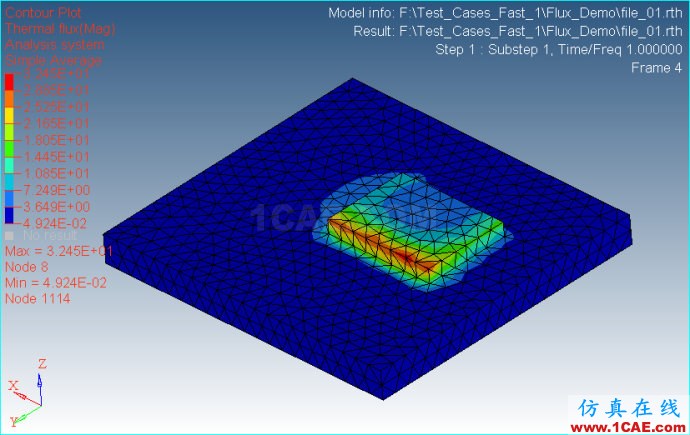

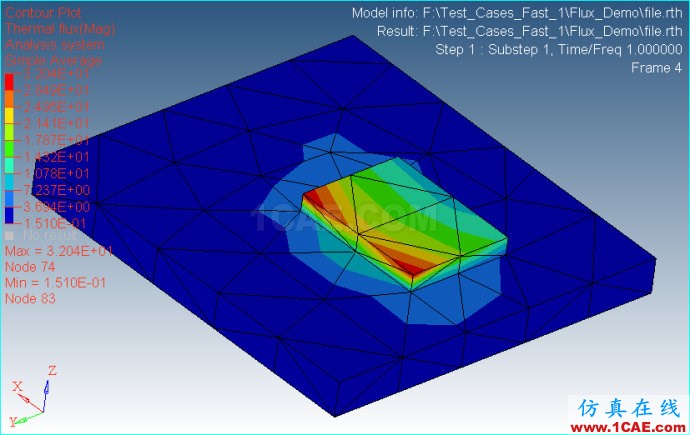

Ansys 結果:

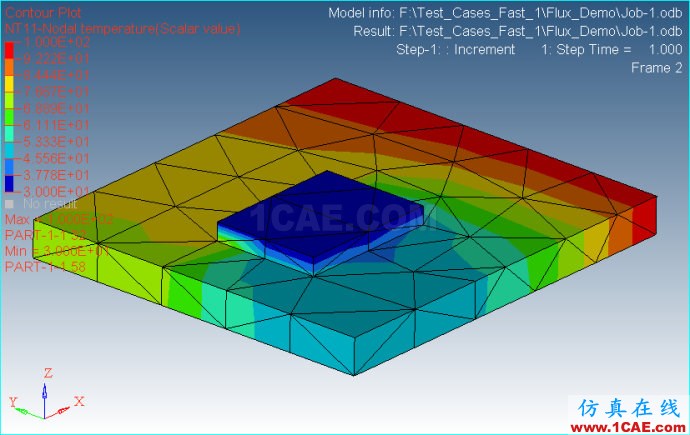

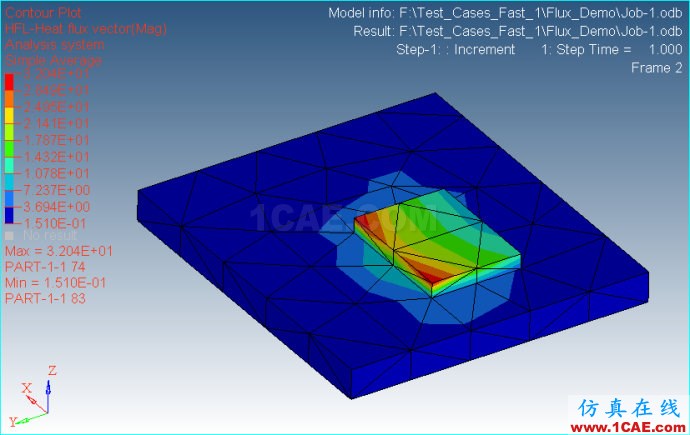

Abaqus求解結果:

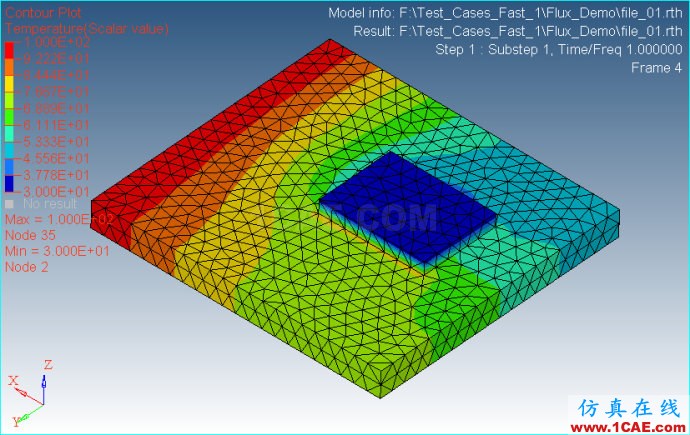

對網格進行加密后的仿真結果:
