ANSYS R17新增加了把網格、結果輸出STL格式文件功能。
STL文件是在計算機圖形應用系統中,用于表示三角形網格的一種文件格式。它的文件格式非常簡單,應用很廣泛。STL是最多快速原型系統所應用的標準文件類型,STL是用三角網格來表現3D模型。
STL只能用來表示封閉的面或者體,STL文件有兩種:一種是ASCII明碼格式,另一種是二進制格式。STL文件格式只能描述三維物體的幾何信息,不支持顏色材質等信息,是計算機圖形學處理CG,數字幾何處理如CAD,數字幾何工業應用,如三維打印機支持的最常見文件格式。
1. 模型網格輸出STL文件
如圖一所示,首先將幾何模型進行網格劃分,Mesh完成后,在該處點右鍵,彈出菜單選Export,然后選STL File,選擇保存位置即可成功保存為文件STL。
2. 模型計算結果輸出STL文件

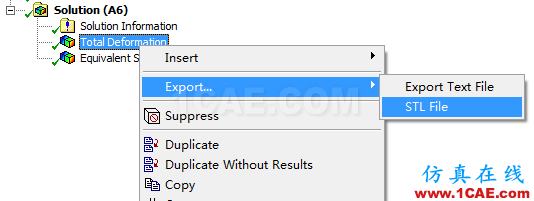

對模型施加約束與載荷,然后進行求解,在結果選項中輸出模型的總體變形。有總體變形后,在Total Deformation位置點右鍵,彈出菜單選Export,然后選STL File,選擇保存位置即可成功保存為文件STL,如圖二所示。

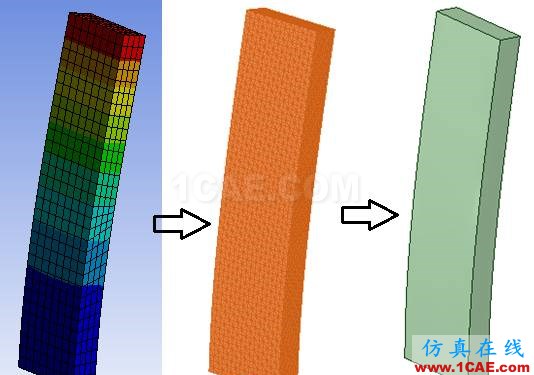

保存的三角網格來表現3D模型有一個重要用途就是可用于3D打印技術。而對于技術人員,在進行仿真分析時,會遇到一些問題,比如:多物理場耦合分析時,結構的變形導致流體流動的變化,亦或者結構的變化導致電場磁場的變化等,這時候?qū)С龅淖冃魏蟮膸缀文Ｐ途湍苤苯佑糜诮酉聛淼姆治鲋?使分析更加便捷。
SpaceClaim有強大的幾何修復能力,導出的STL文件可以通過SpaceClaim轉化成實體模型。具體操作如下:
步驟1: 打開SpaceClaim,并導入STL文件,打開顯示的是變形后面片網格,如圖三所示;

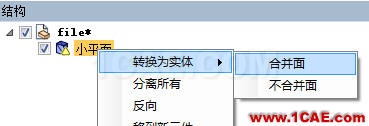

步驟2:右擊結構樹中的“小平面”,選擇“轉換為實體”,并選擇“合并面”,轉換成實體模型,如圖四所示。
此外,還有一種方法也可以實現變形后幾何導出,但是要求變形幾何被用于相同項目分析,這是可以直接拖拽solution到第二個分析項目的model,不需要重新劃分網格。
在ANSYS R17.0中,用戶可以通過導出STL文件的方式生成變形后的幾何模型,或者通過項目之間的數據傳遞來利用變形后的模型,可以有效解決在做耦合分析時遇到的問題,進一步提高ANSYS多場耦合仿真能力。
