什么是吹塑,什么是擠出吹塑工藝,請看這個視頻:
吹塑的計算機仿真方案:
這種工藝過程可以通過ansys PolyFlow來進行仿真。
一.POLYFLOW簡介
POLYFLOW是采用有限元法的CFD軟件,專用于粘彈性材料的流動模擬。
它適用于塑料、樹脂等高分子材料的擠出成型、吹塑成型、拉絲、層流混合、涂層過程中的流動及傳熱和化學反應問題;另外,也可用于模擬聚合物問題的流動方面。
POLYFLOW軟件于1982年由比利時的Louvain大學開發,1988年POLYFLOW公司成立,1997年該公司被世界著名的流體分析軟件公司FLUENT公司收購,而FLUENT被ANSYS收購,因此其集成在FLUENT中,目前最新版本是15.0版本。
二.POLYFLOW的模塊
POLYFLOW的前處理模塊GAMBIT是目前CFD分析中最好的前置處理器,它包括先進的幾何建模和網格劃分方法。借助功能靈活、有完全集成和易于操作的界面,GAMBIT可以顯著減少CFD應用中的前置處理時間。
復雜的模型可直接用GAMBIT固有幾何模塊生成。高度自動化的網格生成工具保證了最佳的網格生成,如結構化的、非結構化的、多塊的或混合網格。

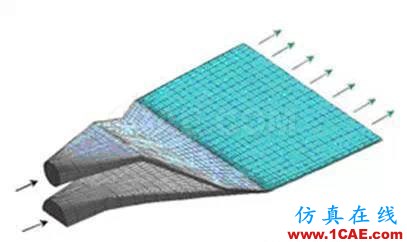

其后處理模塊FIELDVIEW功能強大,可以直觀地得到壓力分布、速度分布、黏度分布和剪切速率分布等可視化的結果。圖1為后處理模塊顯示的可視化結果。
圖1 后處理模塊顯示的可視化結果
三.POLYFLOW軟件特點
(1)主要包括幾個模塊:POLYFLOW、POLYDATA、POLYSTAT,它們由一個主控程序POLYMAN來執行。
(2)具有多種多樣的粘性模型、內容豐富的粘彈性材料庫,這個數據庫每年都在不斷地進行更新。
(3)在模擬復雜的流變特性流體或者粘彈性流體的時候,主要具有三種模型:廣義牛頓模型、屈服應力模型和粘彈性模型(擁有多種可擴展的特性)。
(4)所采用的變形網格、接觸算法、以及網格重疊技術,保證了計算結果的準確性。
(5)與GAMBIT、IDEAE、PATPAN都有數據接口,可以使用它們生成的網格,并且POLYFLOW內部嵌套GAMBIT軟件,支持多種類型的網格,如四面體、五面體、六面體、三角形、四邊形、組合網格等。
(6)吹塑過程中的殼體模型大大減少了工程師的工作量,只需要通過簡單地設定、計算,就可以得到吹塑后各個部位的厚度、剪切應力、溫度等在吹塑過程中的重要指標參數。圖2為Polyflow吹塑模擬分析過程。

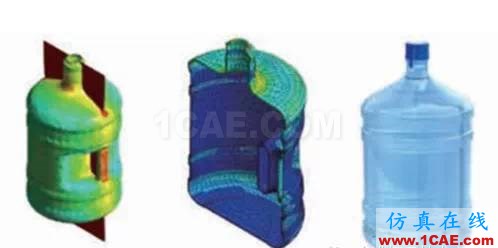

(a)材料分布(左),頂部加載應力分布(中),五加侖吹塑成型水冷瓶(右)

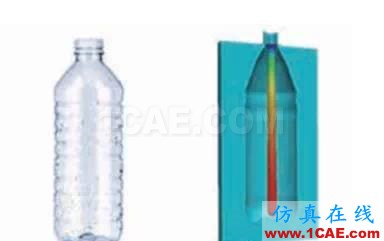

(b)殼單元來模擬注-拉伸-吹模擬瓶子成型
圖2 Polyflow吹塑模擬分析過程

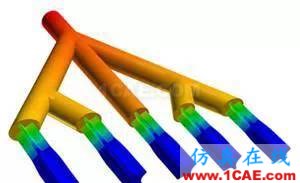

(7)在計算擠出過程中的材料混合問題時,使用自由面的方法,多種自由面類型為模擬多種類型的擠出混合問題建立了良好的基礎。圖3為多層共擠模擬分析過程。
圖3 多層共擠模擬分析過程
(8)可以用來模擬玻璃熔爐中的電加熱問題,并且可以將過程中的導電率定義為溫度的函數。
最后講講polyflow與moldflow有何不同
moldflow專攻注塑模具的分析,而polyflow專攻吹塑成型、擠出成型等模具成型的CAE分析,所以他們的功能是不一樣的。
