LS-DYNA是國際上主要的顯式非線性動力分析程序,廣泛用于金屬成型、沖擊、碰撞、爆炸及流固耦合研究等。ANSYS Workbench平臺基于Windows操作風格,因其很強的易用性受到很多工程師的青睞。因此,使用Workbench平臺來作為前后處理器、LS-DYNA作為求解器來保證仿真的可靠性、易用性和高效性。

在ANSYS官網下載“Workbench LS-DYNA 16.2”的ACT插件;

在Workbench中選中“Extensions”下的“Manage Extensions”,在擴展管理器中勾選LS-DYNA;

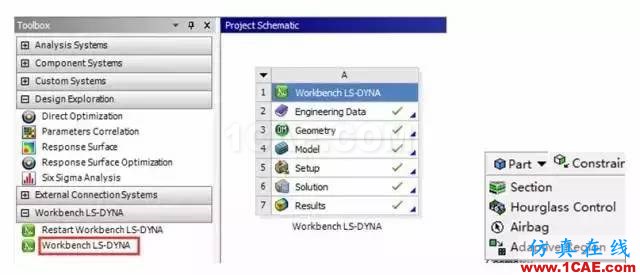

以后啟動Workbench后都會出現如下圖所示的Workbench LS-DYNA圖標,雙擊Workbench LS-DYNA便創建了一個Workbench LS-DYNA的分析系統;

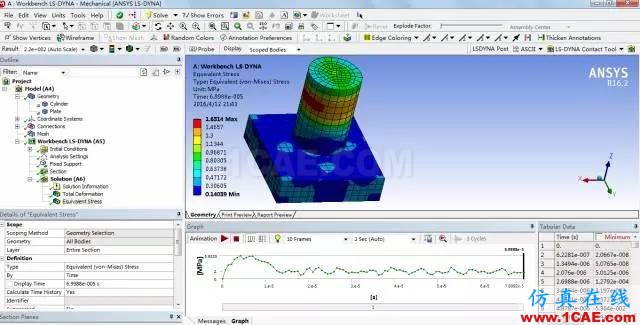

其前后處理界面與Mechanical類似,不同的是多了一些插件工具;

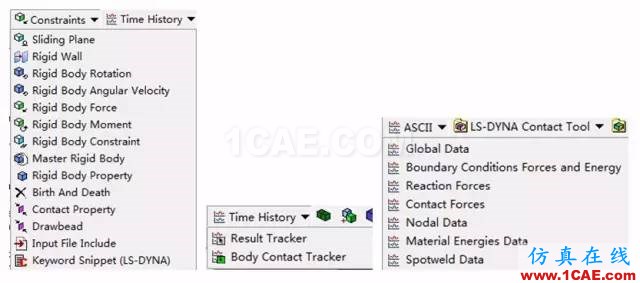

1.前處理工具

• 對模型中的每一個Part進行如下定義:定義不同的截面屬性,如單元法則;沙漏控制

• 包含更多的接觸定義和約束

• 在時間歷程中定義Result Tracker

2.后處理工具中支持ASCⅡ輸出圖

3.在以后的版本中會支持更多的選項
