ANSYS作為一個強大的耦合場分析軟件,其多個場的模擬分析可以很好的結合,下面以電磁爐加熱一碗水為例,模擬耦合場的經典應用.
注意:模擬中用到的分析數據包括電磁線圈頻率、電流、線圈圈數、導線面積、電流密度、材料參數和散熱系數等相關分析均為假設數據,真實數據請查閱相關資料或根據產品性能添加。
實例介紹:
電磁爐是應用電磁感應原理對食品進行加熱的。電磁爐的爐面是耐熱陶瓷板,交變電流通過陶瓷板下方的線圈產生磁場,它利用高頻的電流通過環形線圈,從而產生無數封閉磁場力,當磁場那磁力線通過導磁(如:鐵質鍋)的底部,會產生無數小渦流(一種交變電流,家用電磁爐使用的是15-30KHZ的高 頻電流),使鍋體本生自行高速發熱,達到加熱食品的目的。
1.分析模型介紹

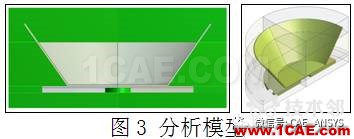

模型建立為一個底部圓環模擬線圈,其上一個平板模擬陶瓷板,其上鐵碗,碗中半碗水,為了便于網格劃分和后續的分析,將模型分割為對稱的4個部分如圖3所示.
2.分析過程

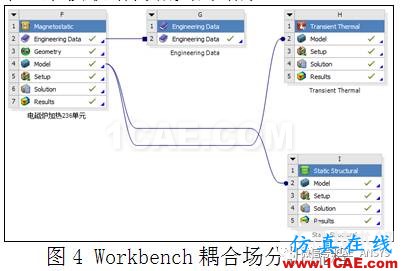

在Workbench中建立耦合場的分析流程,使用Magnetostatic建立磁場分析模塊,使用瞬態熱分析模塊讀取磁場分析的功耗,查看水升溫的時間,建立結構分析模塊讀取熱分析的溫度分布,來獲取結構相關的結果。
2.1電磁場分析
底板線圈使用電流密度添加電流模擬線圈電流,這樣在線圈上不會產生渦流效應導致的電流分布不均勻現象,其值為 I=單根導線電流*線圈圈數/線圈截面積,由于線圈為高頻交流電,根據電磁理論在碗底的鐵質體上產生渦流,靠渦流生成的電流來加熱碗底,并可以讀取相應的熱生成功率。
分析中注意的事項:
-
加載電流密度的圓環模型要建立圓心的圓柱坐標系,將其模型坐標系為圓柱坐標系,Y軸為圓環的圓周方向,模擬電流的流向,如圖5所示。
-
靜態磁場分析默認為117單元,是不產生渦流效果的,可以更改模型的單位類型關鍵字,將碗底的模型單元更改為117,1單元,或者更改為236單元,設置相應的關鍵字。
分析中加載電流密度并設置為諧波分析:
bfe,conductor,js,2,current_density !加載電流密度
/solu
anty,harm
harfr,30000 !高頻求解
solve
底盤線圈的電流密度結果如圖6所示,高頻產生的碗底渦流如圖7所示
讀取熱生成率,獲取相應的功率結果,圖8所示。
/post1
set,1
cmsel,s,steel
powerh
my_powerloss=PAVG
圖5 線圈坐標設置

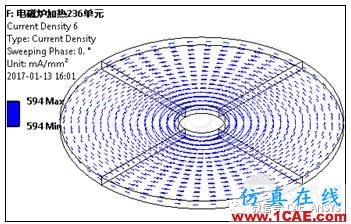

圖6 底盤線圈電流密度
圖7 碗底渦流密度

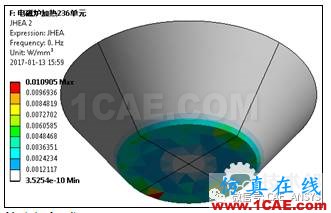

圖8 渦流效果熱生成率
2.2 瞬態熱分析
加載瞬態熱分析模塊Transient Thermal,鏈接磁場分析的網格部分,打開瞬態熱分析模塊,這樣會讀取相應的網格模型和材料設置,需要抑制掉空氣部分。
在瞬態熱分析中設置相應的分析時間長度為600s,步數為600步,設置相應的散熱系數,如圖9所示,將插入commands命令,讀取磁場生成的熱結果。
ldread,hgen !讀取熱結果

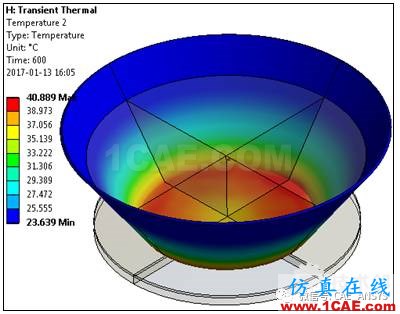

加熱碗的最大溫度的溫升曲線如圖10所示,600s時刻的溫度分布結果如圖11和圖12所示。
圖9 設置散熱系數

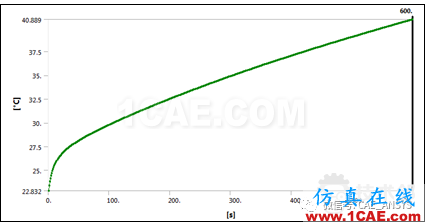

圖10 溫度隨時間變化曲線

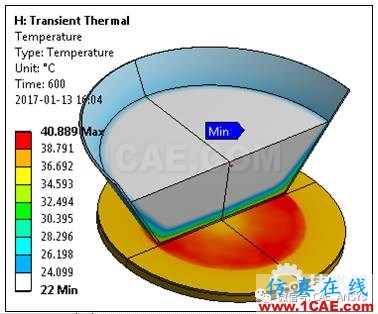

圖11 碗底溫度
圖12 碗整體溫度
2.3 結構分析
加載結構模塊structural,鏈接磁場分析的網格部分,打開后讀取磁場分析相應的網格模型和材料設置,同樣需要抑制掉空氣部分。
設置好邊界條件之后讀取上一步的熱生成的溫度,根據相應的材料參數可以獲取碗的膨脹變形量和應力分布情況,如圖所示
讀取溫度分布載荷
ldread,temp

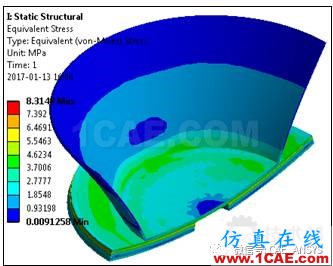

圖13 碗應力分布

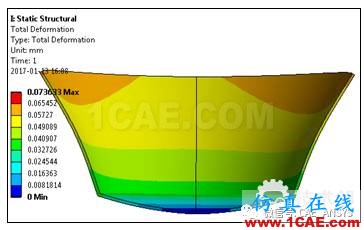

圖14 碗變形分布

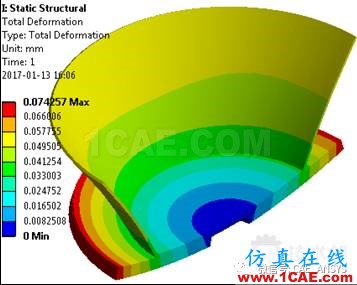

圖15 碗變形分布
Workbench作為一個分析平臺可以將多個獨立的物理場很好的耦合到一起,很好的解決多電磁場、熱、結構以及流體等物理場的耦合計算。
多物理場分析能夠更全面的展示一些設備的多個輸入因素導致的相互作用,電磁爐的耦合場分析可以應用于模擬淬火加熱零件、電機受力、雙金屬片彎曲等相關的電、熱和結構耦合的分析,能夠獲取相關的溫度、變形、線圈參數等需要的關鍵數據。
另外workbench的多物理場仿真能夠更好的共享模型和模型網格,通過讀取載荷能夠更好的匹配熱、力等載荷數據,使計算快速準確,使仿真能夠顯著的減少實驗次數,提高準確度,并縮短產品開發時間。
