一、問題描述
圓形截面桿件的的直徑為D=10mm,長度L=40mm。假設材料為理想彈塑性材料,扭轉剪切屈服極限200MPa,彈性模量E=200GPa,泊松比u=0.3。在彈性極限扭矩和塑性極限扭矩條件下,分析加載過程中的應力變化。
![[原創]彈塑性專題-ANSYS屈服準則是啥?以圓軸的塑性扭轉為例ansys分析圖片2](http://www.zhanghuihuang.cn/i/g/1c/1c4b9ec67d98a417b6ab9cc664a280c4r.png)
在ANSYS理想彈塑性材料本構關系中,屈服準則依據的是第四強度von Mises相當應力。扭轉剪切屈服極限200 MPa,對應的第四強度屈服應力為346.41 MPa。在理想彈塑性本構關系中輸入屈服應力就是346.41 MPa。
二、計算結果

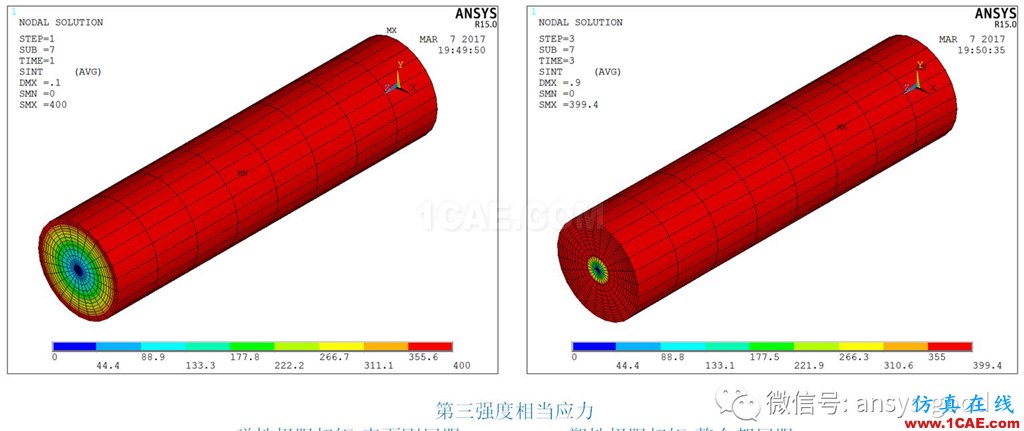

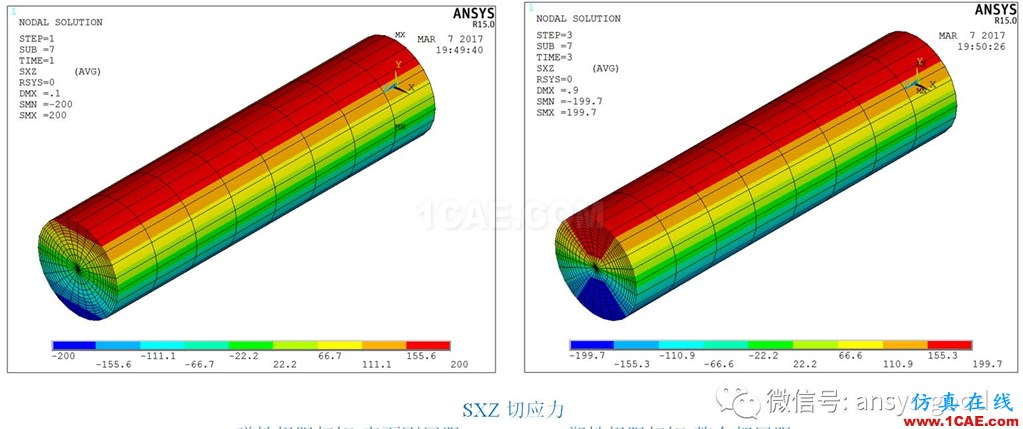

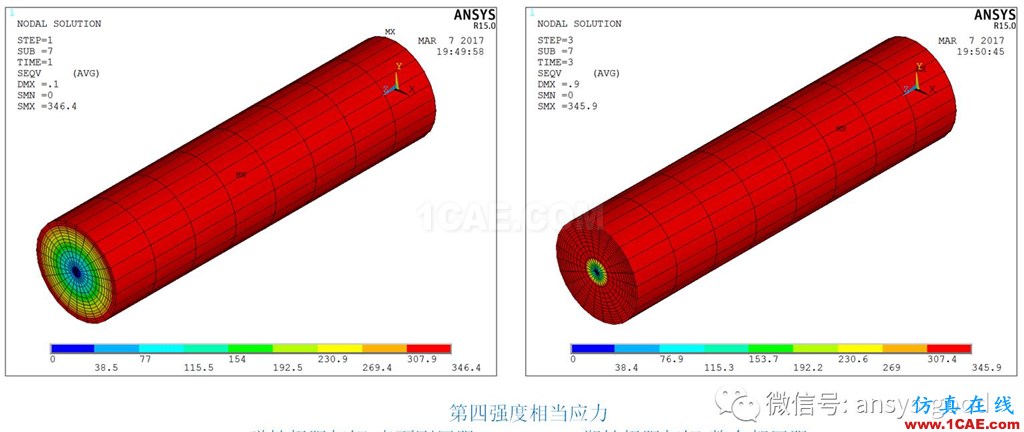

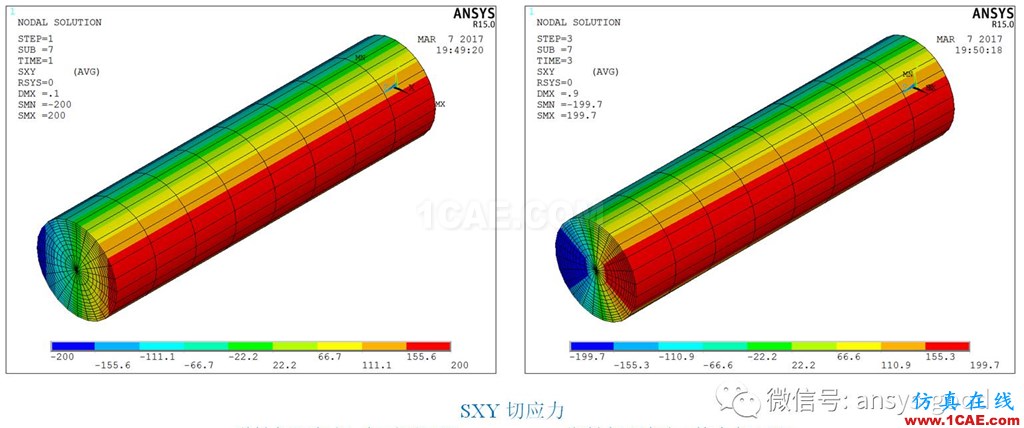

由應力云圖可見,達到彈性極限扭矩時,只在截面邊緣處的最大應力達到剪切屈服極限;達到塑性極限扭矩時,只剩下圓心周圍一個很小的圓內是彈性的。屈服切應力(SXY或SXZ)為199.7 MPa,約為200 MPa,屈服對應的第三強度Tresca相當應力(SINT)為399.4 MPa,屈服對應的第三強度von Mises相當應力(SEQV)為345.9 MPa。

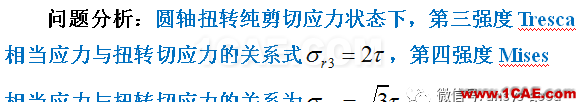

Tresca應力正好是切應力的2倍,von Mises應力正好是切應力的根號3倍。
![[原創]彈塑性專題-ANSYS屈服準則是啥?以圓軸的塑性扭轉為例ansys結構分析圖片3](http://www.zhanghuihuang.cn/i/g/f6/f65d090cae995c31dd9be5e9180ef8afr.jpg)
![[原創]彈塑性專題-ANSYS屈服準則是啥?以圓軸的塑性扭轉為例ansys結構分析圖片4](http://www.zhanghuihuang.cn/i/g/0a/0a107e94ee6544e2e7de4ad58e5e934er.jpg)
![[原創]彈塑性專題-ANSYS屈服準則是啥?以圓軸的塑性扭轉為例ansys結構分析圖片5](http://www.zhanghuihuang.cn/i/g/a9/a96944cd30905e811f9a3258332d88e1r.jpg)
![[原創]彈塑性專題-ANSYS屈服準則是啥?以圓軸的塑性扭轉為例ansys培訓的效果圖片6](http://www.zhanghuihuang.cn/i/g/22/2221d2b21c4012d8b0687bd244dc34efr.jpg)
三、理論計算

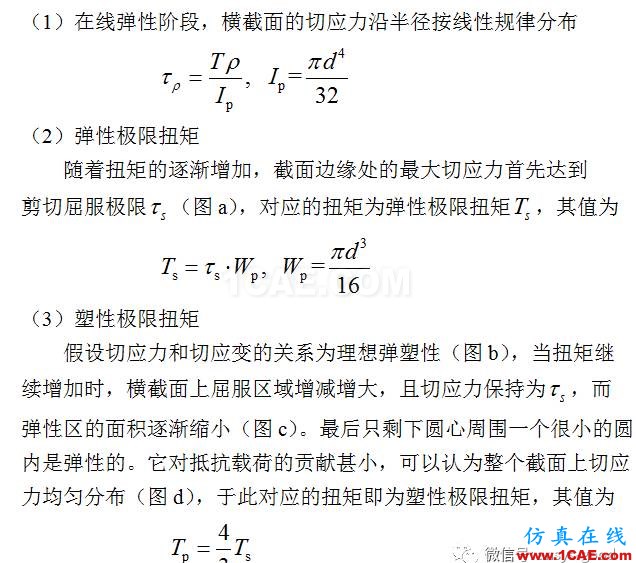

參考教材:劉鴻文. 材料力學 II (第5版) [M]. 北京: 高等教育出版社, 2011: 225-228.
![[原創]彈塑性專題-ANSYS屈服準則是啥?以圓軸的塑性扭轉為例ansys培訓的效果圖片7](http://www.zhanghuihuang.cn/i/g/18/18ac49e1c4783a7b9547acc3b0f2b0a3r.jpg)
![[原創]彈塑性專題-ANSYS屈服準則是啥?以圓軸的塑性扭轉為例ansys培訓的效果圖片8](http://www.zhanghuihuang.cn/i/g/13/13dbde628fa5e2115e17c5e69dc69913r.jpg)

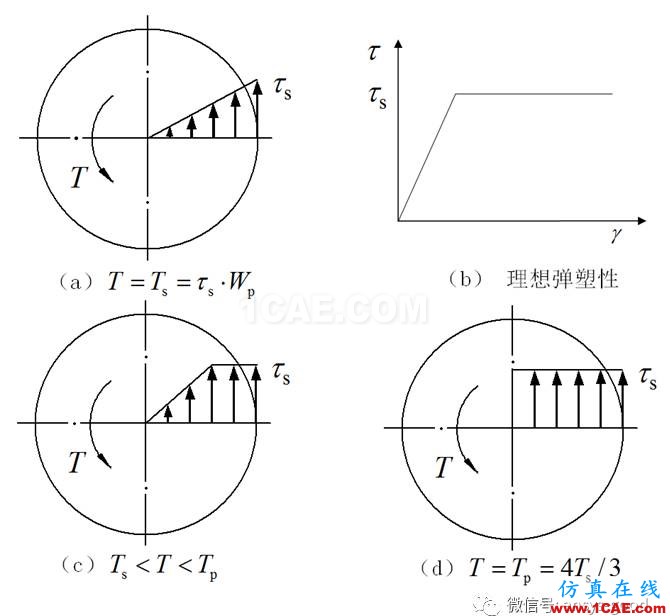

由此可見,對于理想彈塑性材料,其塑性極限扭矩較彈性極限扭矩大33%。達到塑性極限扭矩后,不需要在增加扭矩而軸的扭轉變形將持續增加,軸已經喪失承載能力。
四、GUI步驟
1.進入ANSYS
程序→ ANSYS → ANSYS Product Launcher → 改變working directory到指定文件夾→ 在job name輸入:file→ Run。
2.定義單元屬性
(1)定義單元類型:Main Menu >Preprocessor >Element Type >Add/ Edit/ Delete→Add→在左列表框中選擇Beam,在右列表框中選擇2 node 188 →OK。

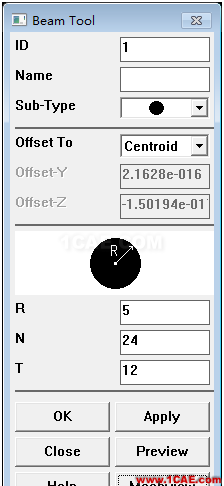

(2)定義截面:Main Menu >Preprocessor >Sections >Beam >Common Sections →ID:1;Sub-Type:實心圓形截面;R:5;N:24;T:12 →Meshview→OK。
![[原創]彈塑性專題-ANSYS屈服準則是啥?以圓軸的塑性扭轉為例ansys workbanch圖片9](http://www.zhanghuihuang.cn/i/g/43/4305b9d259946b6a83fecad9117e4d0cr.png)
①彈性模量和泊松比:Main Menu >Preprocessor >Material Props >Material Models →Structural →Linear → Elastic →Isotropic →EX:2E5;PRXY:0.3→OK。

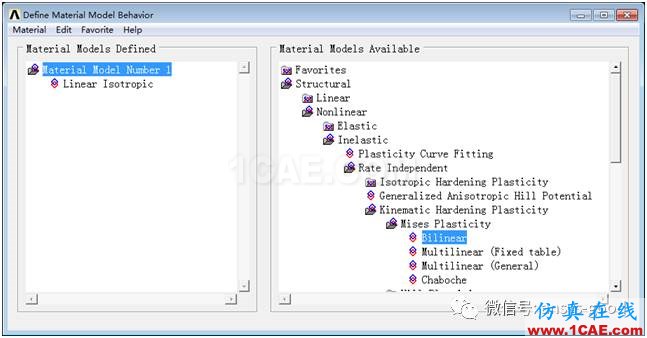

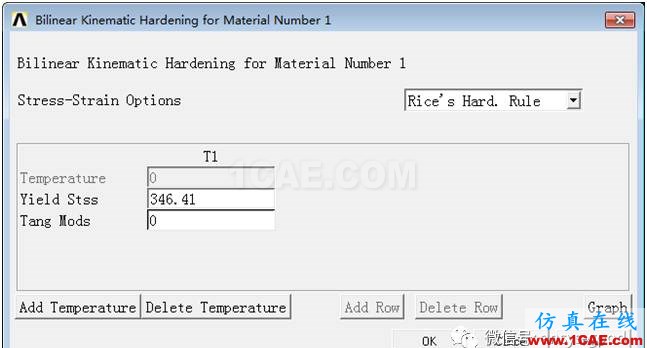

②理想彈塑性模型:Main Menu >Preprocessor >Material Props >Material Models →Structural →Nonlinear→ 見下圖→雙擊Bilinear(雙線性)→Yield Stss:346.41;Tang Mods:0→OK。關鍵步驟!雙線性隨動強化(BKIN)可定義理想彈塑性模型,采用的是von Mises屈服準則。
![[原創]彈塑性專題-ANSYS屈服準則是啥?以圓軸的塑性扭轉為例ansys workbanch圖片10](http://www.zhanghuihuang.cn/i/g/e6/e6a7544eab089b8840a4039ae0ce4afcr.jpg)
![[原創]彈塑性專題-ANSYS屈服準則是啥?以圓軸的塑性扭轉為例ansys workbanch圖片11](http://www.zhanghuihuang.cn/i/g/2e/2e22f4fc8cb65b067b5851c23f3d1eber.jpg)
3.建立模型
(1)定義節點:Main Menu >Preprocessor >Create >Nodes > In Active CS →依次輸入2個節點坐標1(0,0,0)和2(0,0,40)→OK。
(2)創建直線:Main Menu >Preprocessor> Modeling> Create> Lines> Lines> Straight Line →依次拾取1和2,創建1條直線→OK。
5.劃分網格
(1)設置線的單元屬性:Main Menu >Preprocessor >Meshing >Mesh Tool →在ElementAttributes下方選擇LinesSet→ 拾取線1→ OK→ MAT:1;TYPE:1;SECT:1 →OK。
(2)設置單元尺寸:Main Menu >Preprocessor >Meshing >Mesh Tool →在Size Controls下方選擇Global Set →SIZE:5→OK。
(3)劃分梁單元:Main Menu >Preprocessor >Meshing >Mesh Tool →Mesh:Lines→ Mesh → Pick All。
(4)打開梁單元的單元形狀:Utility Menu >PlotCtrls>Style >Size and Shape →[/ESHAPE]: On。
(5)顯示單元:Utility Menu > Plot > Element。
6.施加邊界條件
(1)施加約束:Main Menu>Solution>Define Loads> Apply> Structural> Displacement> OnKeypoints → 拾取關鍵點1→ OK → Lab2:All DOF→ Apply →拾取關鍵點2→ OK → Lab2:UX、UY、UZ、ROTX、ROTY→ OK。
(2)保存模型:UtilityMenu > Files > Save as → 輸入M.db→ OK。
7.非線性求解設置

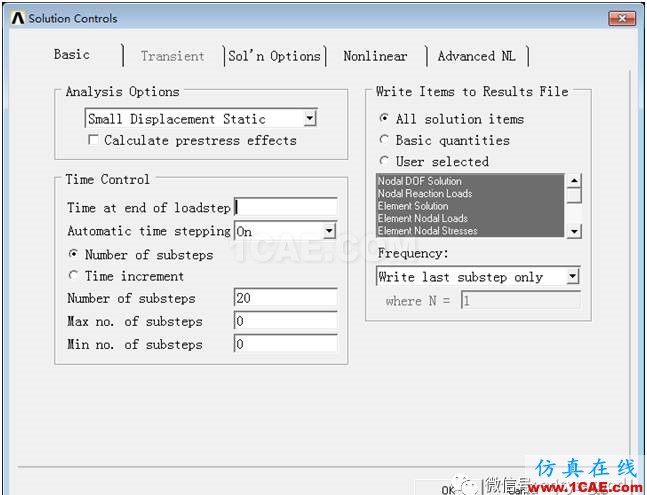

設置自動時間步長、載荷子步和輸出結果頻率等:Main Menu > Solution> Analysis Type > Sol'n Controls →Automatic time stepping(自動時間步長):ON;Number of substeps(載荷子步):20;Frequency(寫出結果頻率):Write last substep only→OK。
![[原創]彈塑性專題-ANSYS屈服準則是啥?以圓軸的塑性扭轉為例ansys培訓課程圖片12](http://www.zhanghuihuang.cn/i/g/12/1200ee3af28bbe2792f5d030b8645e40r.jpg)
6.按照載荷步依次求解
(1)第1載荷步
①施加載荷:Main Menu> Solution> Define Loads> Apply> Structural> Force/Moment> On Keypoints → 拾取關鍵點2→ OK → Lab:MZ,VALUE:39.270e3→ OK。扭矩單位N.mm。
②求解:Main Menu > Solution >Solve >Current LS →File >Close →Solve Current Load Step →OK →Solution is done →Close。
(2)第2載荷步~第3載荷步
重復第(1)步,改變對應的載荷大小和載荷步數,求解。每個載荷步施加的載荷大小見下表。
![[原創]彈塑性專題-ANSYS屈服準則是啥?以圓軸的塑性扭轉為例ansys培訓課程圖片13](http://www.zhanghuihuang.cn/i/g/a7/a7e1555c5c2e4b2a286ded35a079cd27r.png)
(3)保存結果文件:Utility Menu >Files >Save as →輸入S.db→OK。
7.后處理
(1)讀入載荷步的結果:Main Menu>General Postproc>Read Results>By Pick →拾取想要看的載荷步→Read→Close。
(2)畫應力云圖:

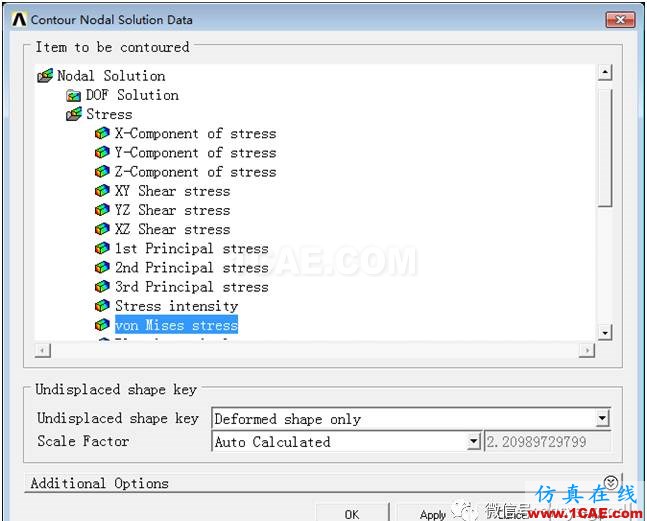

Main Menu >General Postproc >Plot Results >Contour Plot >Nodal Solu
![[原創]彈塑性專題-ANSYS屈服準則是啥?以圓軸的塑性扭轉為例ansys培訓課程圖片14](http://www.zhanghuihuang.cn/i/g/a2/a2284bf14bb3a24d80b795cc184be776r.jpg)
→XY Shear stress或XZ Shear stress(切應力)→OK。例如XY切應力的說明:結果是在單元坐標系(直角坐標系),軸向為X軸。X表示與X軸垂直的面內,沿Y方向的切應力。
→Stress intensity(第三強度應力)→OK。
→von Mises stress(第四強度應力)→OK。
五、APDL步驟
! 18.4 圓軸的塑性扭轉
! [1] 劉鴻文.材料力學(第5版)[M].北京:高等教育出版社,2011:225-228.
!單位制mm、MPa、N.mm
/PREP7
ET,1,BEAM188 !單元類型
SECTYPE, 1, BEAM, CSOLID, ,0 !橫截面
SECOFFSET, CENT
SECDATA,5,24,12,0,0,0,0,0,0,0,0,0
MP,EX,1,2.0E5 !彈性模量、泊松比
MP,PRXY,1,0.3
TB,BKIN !雙線性隨動強化(BKIN),理想彈塑性
TBTEMP,0
TBDATA,1, 346.41 !屈服應力
K,1,0,0,0, !關鍵點
K,2,0,0,40,
L,1,2 !線
LESIZE,all,5, ,, , , , ,1 !單元尺寸
LMESH,1 !分網
/ESHAPE,1.0 !打開單元形狀
FINISH
/SOLU !求解器
DK,1,ALL, !約束
DK,2,UX,
DK,2,UY,
DK,2,UZ,
DK,2,ROTX,
DK,2,ROTY,
TIME,1 !第1載荷步
AUTOTS,ON !自動載荷步
NSUBST,20 !載荷子步
OUTRES,ALL,LAST !輸出最后子步
FK,2,MZ, 39.270e3 !施加彈性極限扭矩
SOLVE !求解
TIME,2 !第2載荷步
FK,2,MZ, 52.360e3 !塑性極限扭矩
SOLVE !求解
TIME,3 !第3載荷步
FK,2,MZ, 1.009*52.360e3 !比塑性極限扭矩大一點
SOLVE !求解
FINISH
/POST1
PLNSOL, S,EQV, 0,1.0 !第四強度SEQV
PLNSOL, S,INT, 0,1.0 !第三強度SINT
PLNSOL, S,XY, 0,1.0 !切應力SXY
PLNSOL, S,XZ, 0,1.0 !切應力SXY
