如何改變ANSYS圖形窗口的默認底色(黑色)為白色
ANSYS軟件顯示窗口默認的背景色為黑色,實際打印時不方便,怎么才能改成白色?
ANAWER:
方法如下:
utility menu-plotctrls-style-color—background,將reverse video點選,背景就反色成為白色。
再選一次,就回到原來的設置。如下圖所示:

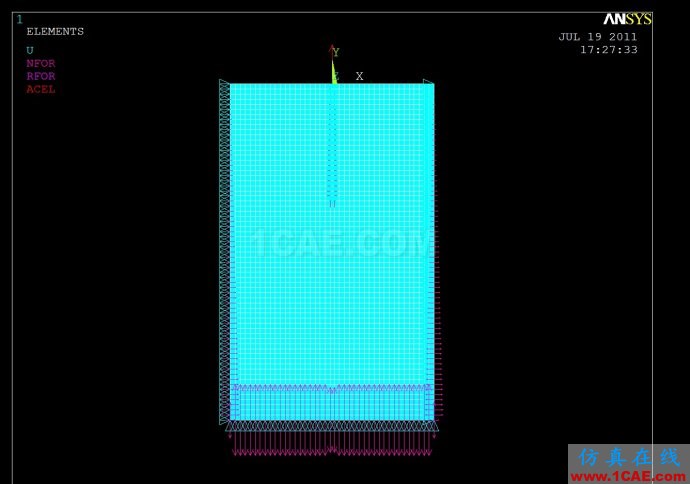

例:點選前默認狀態窗口如下

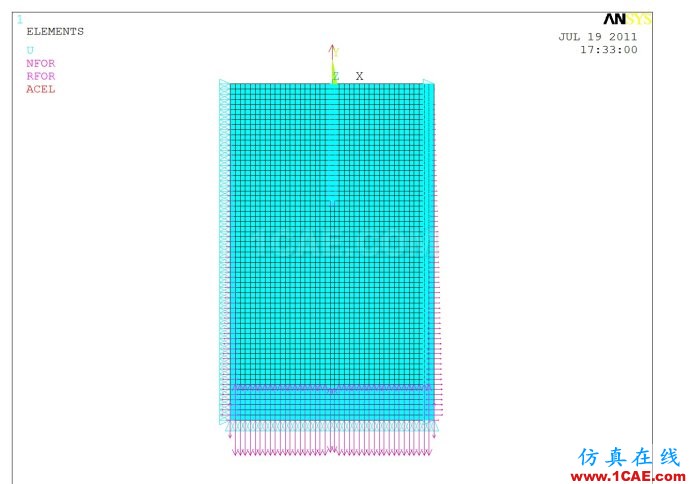

點選后窗口如下:
在命令流中顯示為
/rgb,index,100,100,100,0
/rgb,index,80,80,80,13
/rgb,index,60,60,60,14
/rgb,index,0,0,0,15
如何能把這種設置保存下來,等下次啟動Ansys時,能讓窗口背景色不再回到默認的顏色?
可以把自己常用的顏色選項保存成一個文件(怎樣保存呢?),需要時導入就可以了:load&save
color map
用/PLOPTS,VERS,0可將ansys標記去掉
