例如對一個長為1米,截面是50mm*50mm的梁,施加一個隨時間和軸線坐標X變化的載荷
其變化規律是p=x2sin(6.28t)
這里的x是從左端點開始的桿件上各點的X坐標而t是時間。
因此這是一個瞬態動力學問題。要求在此載荷規律作用下梁的變形。
下面是用ANSYS WORKBENCH計算該問題的過程。
1.打開ANSYS WORKBENCH

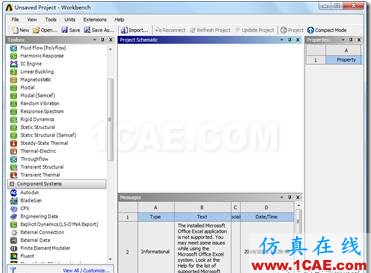

2.創建瞬態動力學項目示意圖
3.創建幾何模型
雙擊geometry,打開DM,在其中創建一個長1米,截面是50mm*50mm的長方體
其細節視圖的設置是
然后退出DS
4.創建局部坐標系
雙擊Model,進入到mechanical中,并把長度單位切換成米,角度單位切換成radian

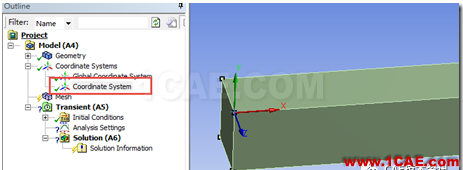

然后添加一個局部坐標系,把該坐標系的坐標原點定位在長方體的上表面的左邊一個頂點上
該坐標系用于對后面施加的載荷提供坐標系,以確定方程中的X是從哪里開始定義的。
5.劃分網格

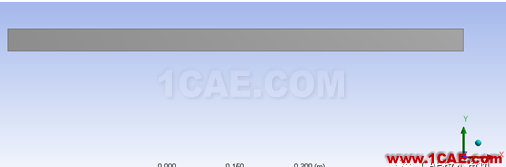

設置單元尺寸為25mm,劃分網格如下
6.設置載荷步
對于分析設置進行如下定義
即計算1秒,而只有1個載荷步,該載荷步被均分為10個載荷子步。
7.固定左端面
選擇左邊的端面進行固定
8.施加隨時間和空間變化的分布載荷。

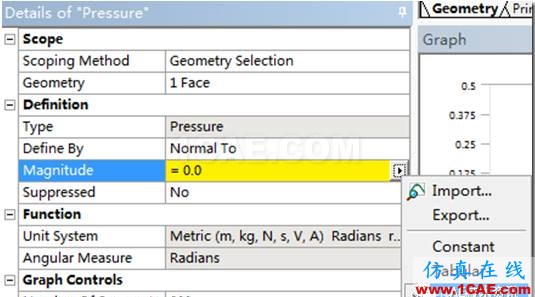

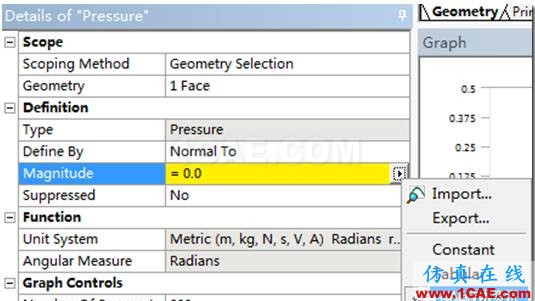

選擇上表面,施加分布載荷。在其細節視圖的magnitude中首先選擇function.說明要用函數進行定義

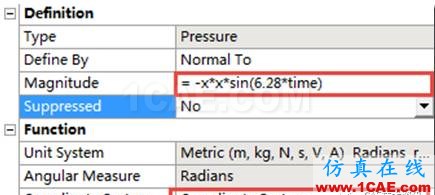

然后在magnitude中輸入表達式如下
注意到此時的坐標系統切換成了上面定義的坐標系。

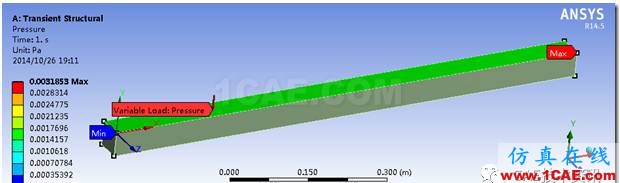

此時主窗口中顯示如下圖
同時在圖形窗口顯示了在1秒時候的載荷曲線
可見,此時的載荷曲線是拋物線
9.仿真并查看結果

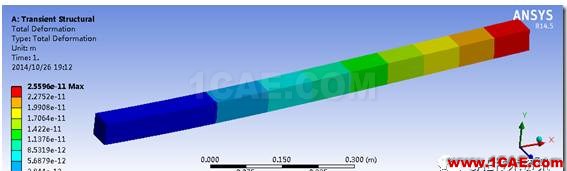

計算,然后查看位移的結果如下圖
由于施加的載荷用的是PASCAL的單位,載荷很小,所以變形也相當?shù)男 ?
也可以查看隨著時間而變化的變形動畫。
