ANSYS Workbench結構非線性計算收斂曲線含義

2017-03-27  by:CAE仿真在線  來源:互聯網

本期文章將跟各為讀者分享一下結構非線性計算中的迭代曲線的調出與含義,對于結構有限元計算,通常有幾何非線性,材料非線性和接觸非線性,以上三種非線性可以存在一個,也可以在一個問題中同時存在,當存在非線性時,結構的總體剛度矩陣將不再是常數,因此需要進行迭代求解,如圖1給出了查看非線性迭代曲線查看方法。

圖1求解輸出控制面板

為了觀察到收斂曲線,用戶需要設置Solution Information下方的Solution Output選項Force Convergence,則彈出如圖2所示的非線性計算力收斂曲線;選擇Displacement Convergence,則彈出如圖3所示的非線性計算變形收斂曲線。

圖2非線性計算力收斂曲線

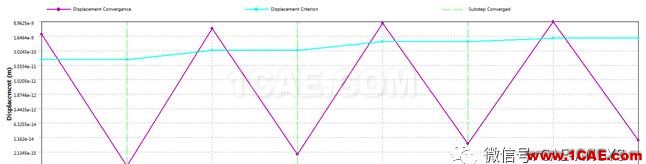

圖3非線性計算變形收斂曲線

收斂曲線中有三種顏色的曲線,藍色線為收斂容差值,紫紅色線為計算殘差值,當計算殘差值小于收斂容差值,則表示收斂,在計算中必須力和變形同時收斂,計算才能收斂,計算收斂后,將出現淡綠色的間斷線。如果對于接觸問題,出現紫色線振蕩,則說明接觸剛度變化不問題,需要調整接觸剛度參數,來提高結構的收斂性。對于收斂參數的調整與控制,將在后面的文章進行講解,希望大家持續關注。
