【多體動力學在大擺錘游樂設施中的應用】

2017-03-10  by:CAE仿真在線  來源:互聯網

大擺錘是一種大型的游樂設施,乘客乘坐在固接于轉盤上的座椅上,經歷著擺動加旋轉的合成運動,驚險而刺激,深受人民群眾的喜愛。因而其安全可靠性極其重要。由于大擺錘結構及其受力特點比較復雜,在設計大擺錘結構時需要對其結構進行全面的靜、動力學分析,從而確定其原始設計的合理性。

大擺錘結構巨大,在設計建造過程中需要耗費巨大的鋼材,因此在設計大擺錘結構時,除了要滿足結構強度要求外,還需盡量使大擺錘結構尺寸合理化,從而在滿足設計要求的前提下達到節省材料降低成本的目的。合理確定大擺錘結構件的載荷環境,是優化設計的基礎,如何將大擺錘的運動動力逐級分解到結構件上,需要通過MBD分析給出各個零部件以及連接位置的載荷歷程。

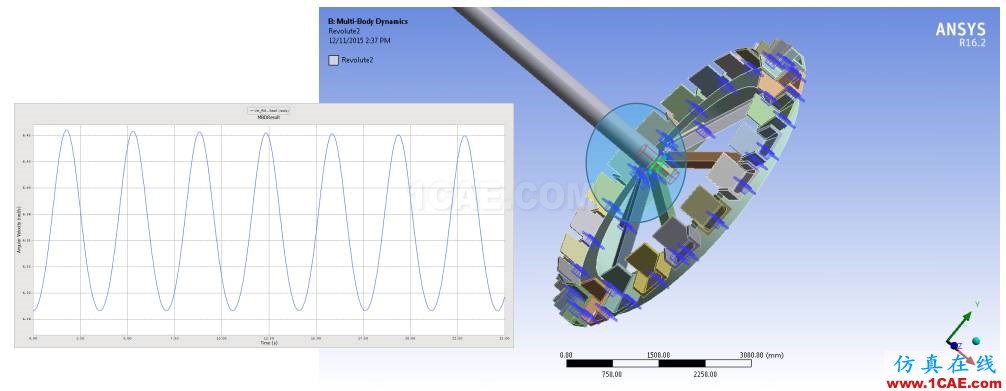

根據大擺錘的運動方式,在部件之間建立相應的連接關系,約束支架立柱。在懸臂與轉盤六方體間的轉動副上添加速度驅動。

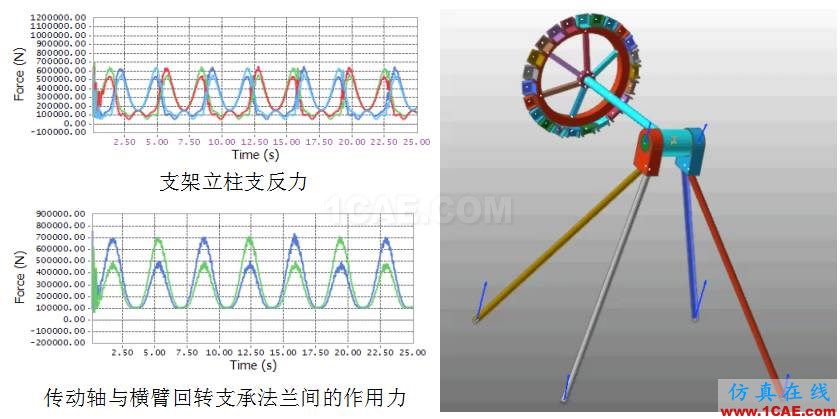

通過MBD分析,最終可以得出支反力、速度和加速度的結果。如下所示,隨著擺錘的往復運動,四根支架立柱的支反力呈現周期性的變化,四根之間存在一定的相位差。

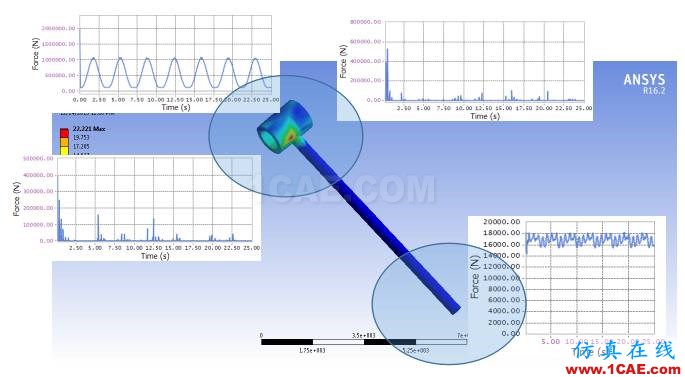

為更加真實地模擬傳動軸與橫臂回轉支承法蘭之間的約束,在分析中可以采用接觸(Contact)代替Revolute Joint連接。最后可將懸臂等部件的載荷傳遞至強度計算的結構模型,進行部件的強度校核。
