搜索基于ANSYS WORKBENCH的外伸梁的內力圖的繪制
2017-05-13 by:CAE仿真在線 來源:互聯網
因為在經典界面中繪制內力圖需要創建單元表,以提取剪力,彎矩的數據,相對而言比較麻煩。為了闡明在WORKBENCH中繪制內力圖的簡便方法,本文做了一個例子。

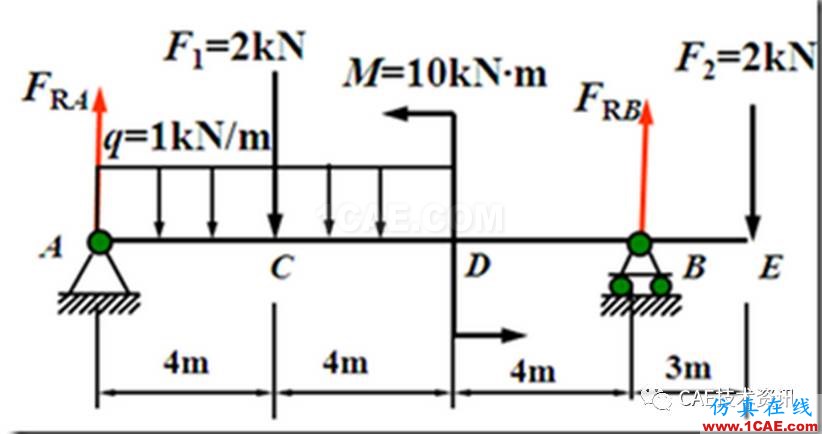

經典界面問題如下,現在要在WORKBENCH中繪制其內力圖。
(1)創建項目示意圖
(2)創建幾何模型

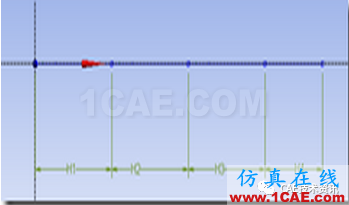

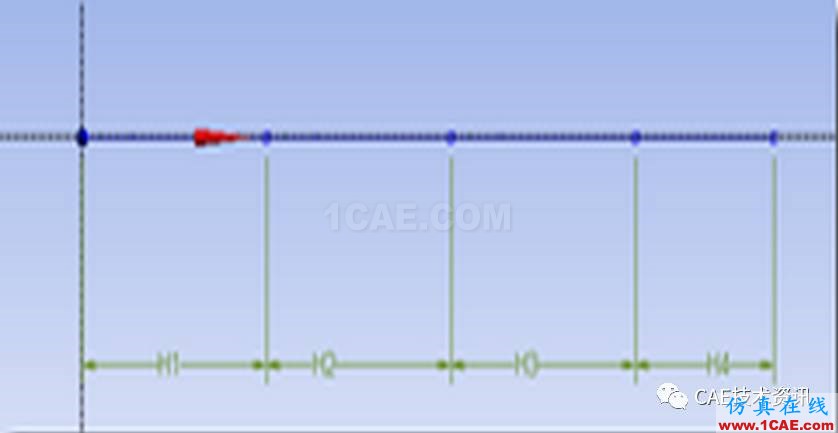

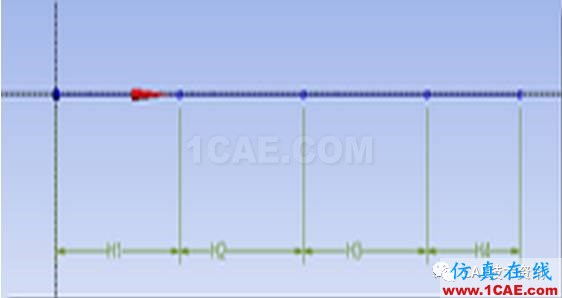

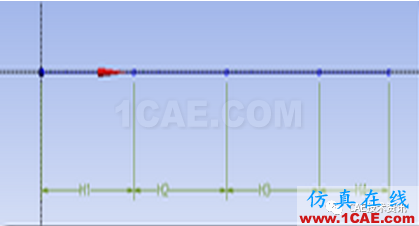

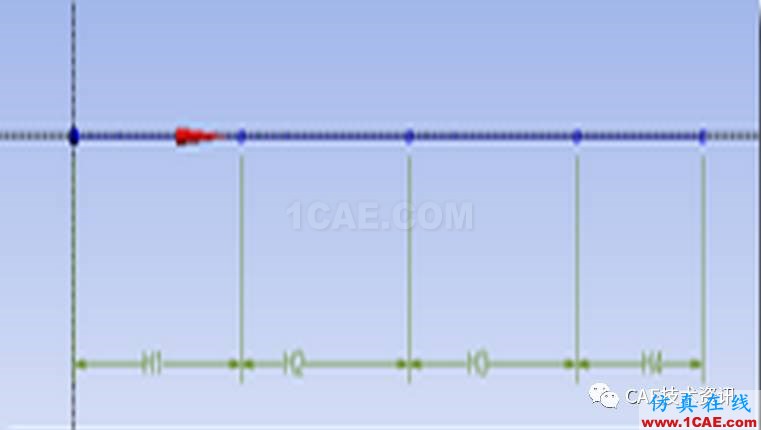

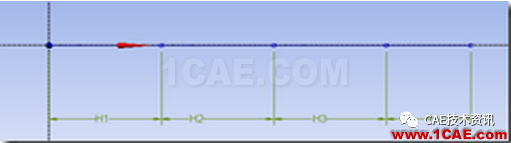

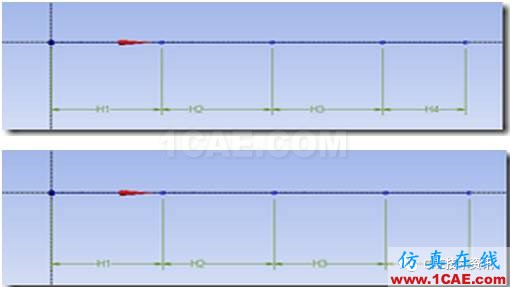

創建四段直線構成的草圖,并由之生成line.
創建矩形截面

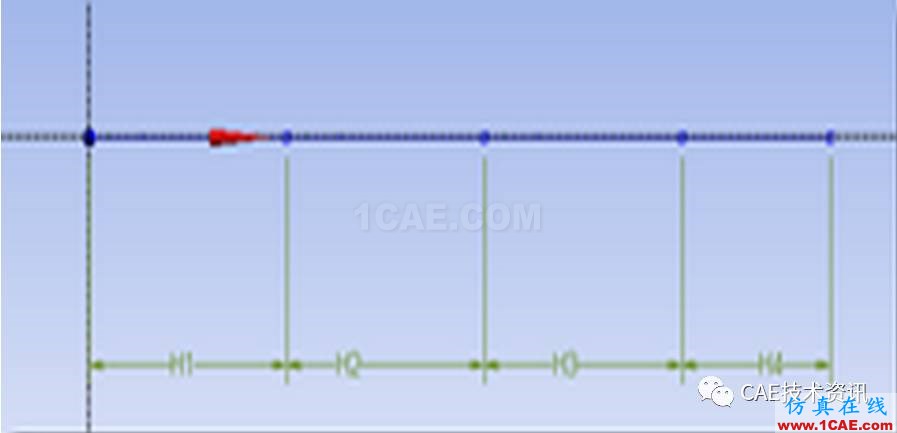

得到線體模型
(3)劃分網格以形成有限元模型

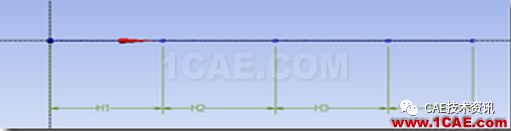

(4)施加位移邊界條件
(5)施加載荷
施加集中力
施加集中力偶
施加分布力系
最后得到的總效果
(6)求解
(7)后處理
定義路徑---先創建構造幾何體
定義路徑---再在構造幾何體下創建路徑

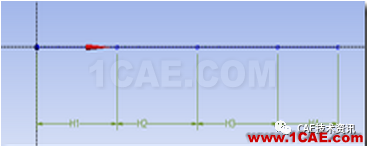

定義四根線為路徑
再確定查看梁的剪力-彎矩圖。它是beam results中下拉菜單的最后一個選項
設置內力圖的細節
得到位移圖,彎矩圖和剪力圖
該圖中,最上面的是剪力圖,中間的是彎矩圖,最下面的是位移圖,相當于材料力學中提到的撓曲線圖。
可見,ANSYS WORKBENCH用一種簡單的方式直接給出了剪力圖,彎矩圖,相比傳統的經典界面而言,的確直觀很多。
