基于workbench的葉片流體和結構強度的耦合分析【轉發】

2017-05-27  by:CAE仿真在線  來源:互聯網

本實例主要講解了一下在ANSYS Workbench中流體和結構的耦合場分析,如何通過葉片創建功能BladeGen建立葉片,如何通過turbogrid劃分結構網格,以及在CFX中的旋轉動網格的設置,然后將結構導入到結構分析中進行結構強度的耦合,獲取需要的變形量,應變等。

直接上圖:

1.在workbench中建立耦合分析流程,如圖所示

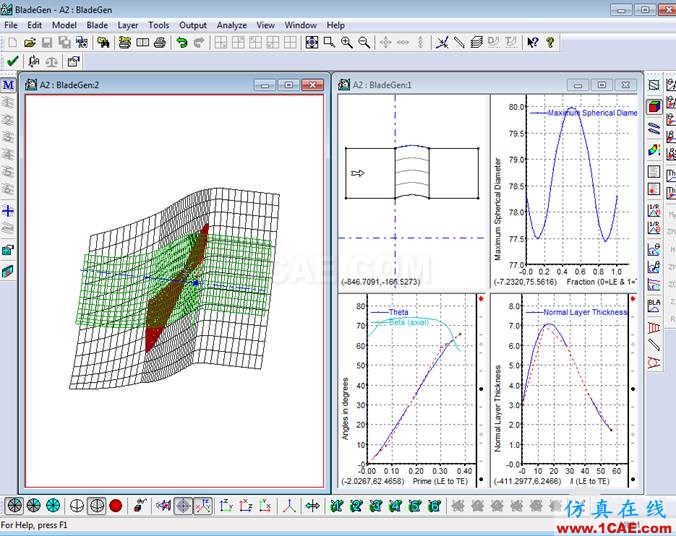

2.在Blade中建立葉片的相關參數,具體意義可以通過后面導入的DM進行理解,主要是投影面的尺寸相關設置,如圖所示

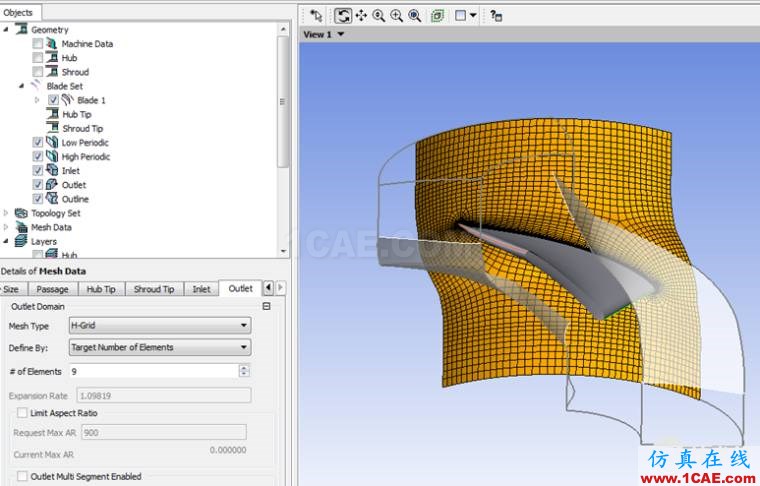

3.在Turbogrid劃分網格,劃分的網格如圖所示,自動建立了相關的進出口和命名等

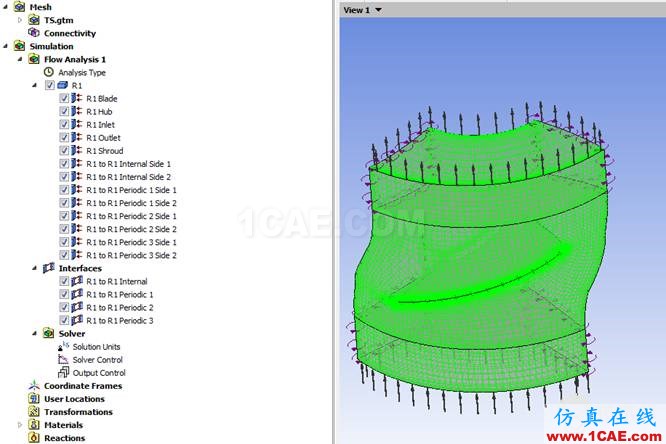

4.在CFX中使用Tubor mode進行葉片流體向導設置,完成后的結果如圖所示

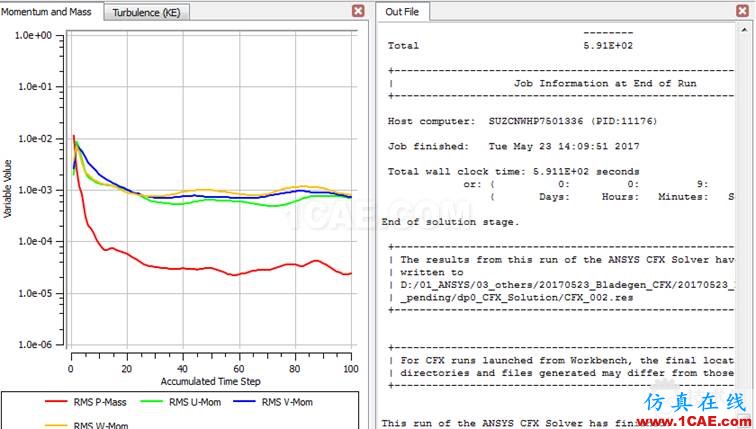

5.點擊Solution求解計算,收斂圖如圖所示

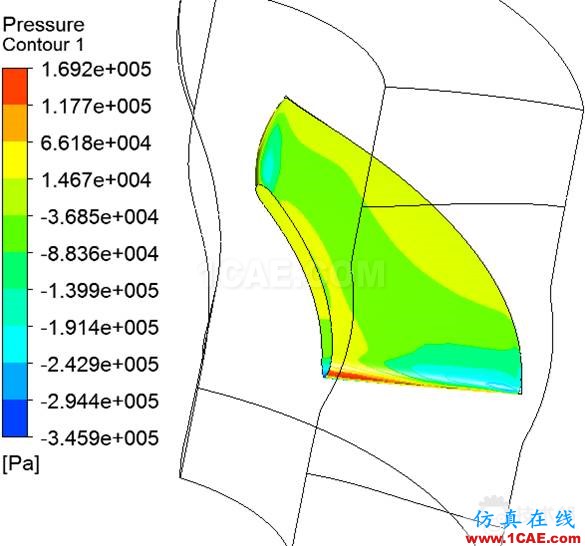

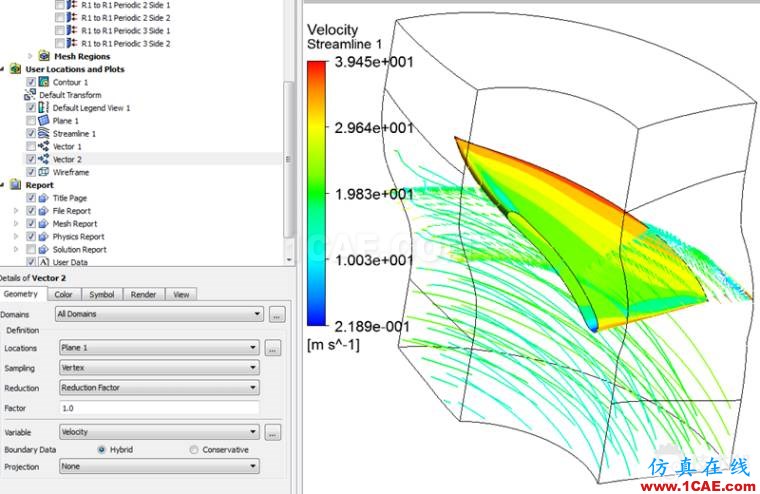

6.點擊Results提取結果,流線圖和壓力圖如圖所示

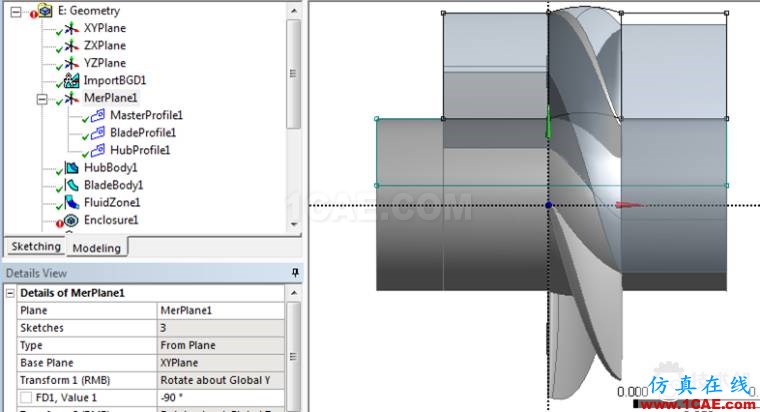

7.雙擊DM建立模型,注意此時一定要先建立鏈接,否則不會導入模型,不會出現相應導入Blade的工具欄,如圖所示,導入模型如圖所示.

查看相應的建立流程可以更好的理解Blade的尺寸設置意義

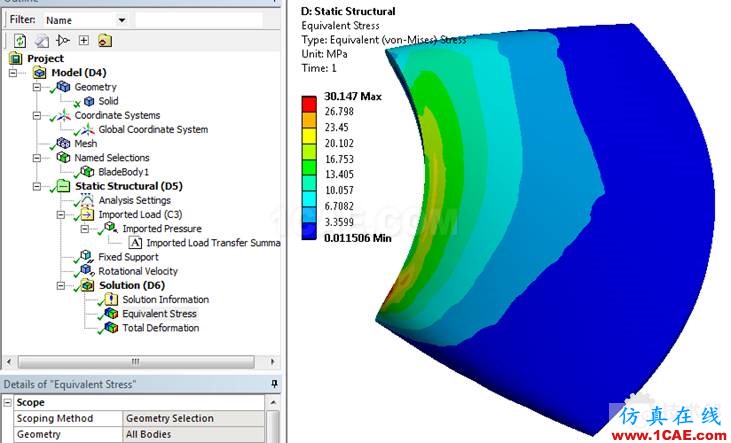

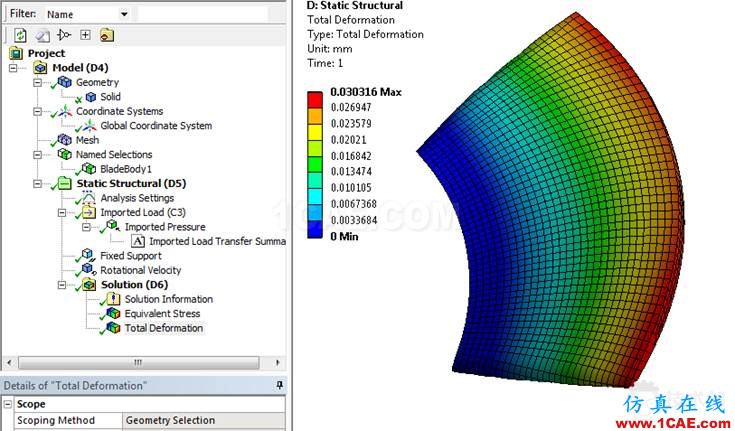

8.點擊structure模型,讀取流體分析的壓力結果,設置旋轉慣性和邊界條件,提取相應的變形和應力結果,如圖所示

該實例可以較好的在ANSYS Workbench中完成耦合場的仿真,獲取相應的流程和仿真方法。
