Ansys定義點焊（spot weld）的正確方式

2017-06-27  by:CAE仿真在線  來源:互聯網

ansys里面的點焊這個功能算是比較隱蔽的功能之一,本文就來講講怎么搞掂點焊。

ansys的點焊定義可以來自SpaceClaim或DesignModeler

在spaceclaim里面算是相當明了,只有三個步驟:

1、選擇一個基準面(該面應該是布局點焊的線所在的面)

2、選擇一條或多條線——這個線就是你點焊的分布位置了

3、選擇一個或多個配合面——也就是你要點焊連接的目標啦

最后調整焊點布局參數,主要是點數,起點偏移距離,終點偏移距離,搜索范圍,這些你一看就會明白(萬一還不明白,試試唄,試下效果就明白了)

最后確認就可以了,整個過程如下圖所示,是不是很簡單,重點是1、2要選對

在DesignModeler里面稍微復雜一點(還有一些坑),我就不講步驟(差不多),直接將要注意的地方:

首先、創建能子在創建點(Point)那里,(給功能還可以創建加載點)

其次、你不能選擇創建這個point之后的任何元素(包括點線面),否則焊點信息會導出失敗。

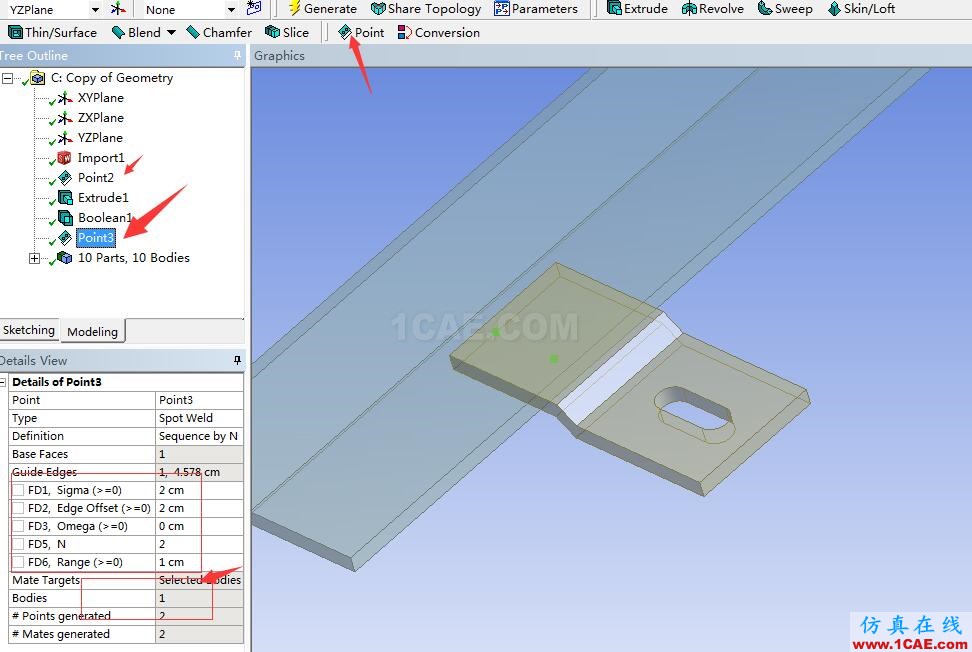

如下圖Point2選擇了后面boolean1和extrude1產生的元素(編輯時候重選會發生),這樣在輸出的時候,就會因?yàn)闀r間先后問題,而創建失敗,無法導入到分析中去。

這里的配合面,只能選擇體,比較特殊,與spaceclaim不同。這個地方一般默認all即可,如果導出失敗,你可以選擇配合面所在的體即可。

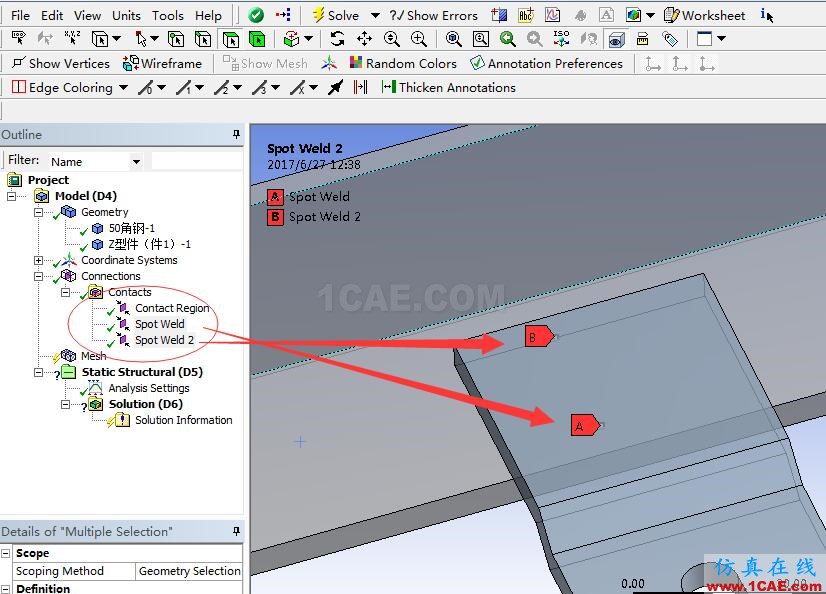

最后在分析里面,刷新一下geometry,就可以看見connection里面自動創建了spotweld,如圖所示:

上述過程僅供參考

——仿真在線
