搜索如何在ansys workbench里面使用apdl命令行做后處理？
2017-06-22 by:CAE仿真在線 來源:互聯網
如何在ansys workbench里面使用apdl命令行做后處理,這個問題當你深入進行ansys仿真的時候,往往需要用到,但有不想去到mechanical那邊進行處理,辦法有木有?
辦法還是有的,只要你肯下苦功夫去學。
1、首先你在wb里頭要打開輸出db文件的開關
如果不打開,無論你的command寫的多正確,都會提示錯誤
出現提示:
An unknown error occurred during solution. Check the Solver Output on the Solution Information object for possible causes.
再深入搜索ansys的輸出信息,你會發現:
An error occurred while attempting to open the results file file.rst.
所以這一步很關鍵
2、自然是在solution里面insert command了

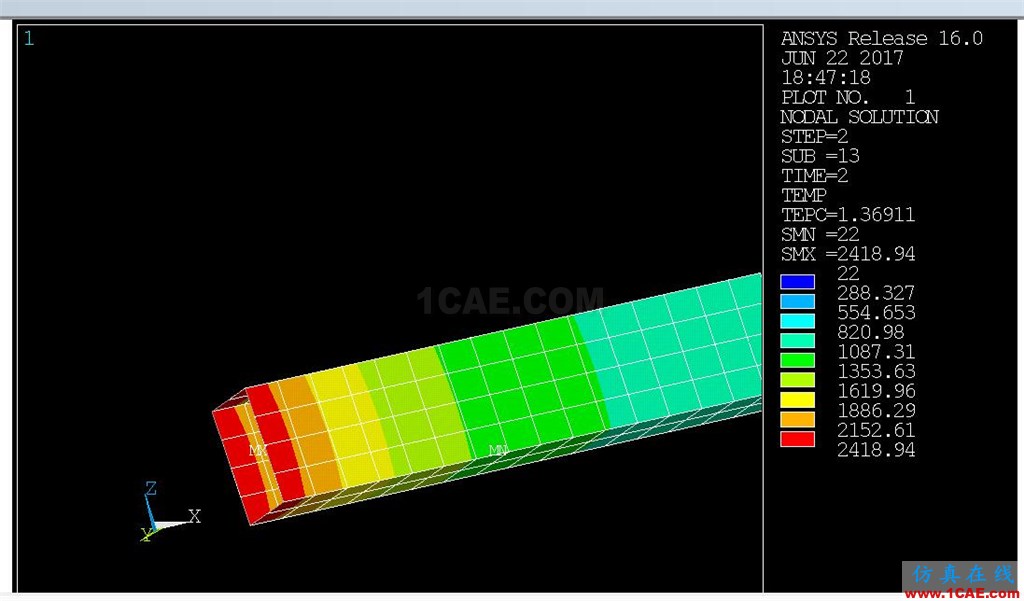

輸入命令后,只要右鍵solve即可得到輸出的云圖結果
命令黏貼如下:
resume,!讀入ansys的結果集
set,last !取最后一個結果集,也可以輸入時間
!Length unit for the following data is M
/FOC, 1, 2.00860891491175E-02 ,-2.22044604925031E-16 ,5.23796770721674E-03
/VIEW, 1, -.502332888080788 ,-.846643546025513 ,-.175659829004128
/ANG, 1, 125.056023397289
/DIST, 1, 2.44669204995158E-02
/show,png 以png格式圖片輸出
nsel,all 選擇所有節點
PLNSOL,temp 繪制溫度分布云圖
ok,掌握了這個方法之后,你在workbench基本可以進行任意的后處理了,不再受制于wb里面現有的類型,比如你可以細化的節點集合,而不是wb里面的part進行處理
所有apdl能用的后處理命令你都能在workbench里面使用。
——仿真在線
