產品 | True-Load for ANSYS——基于實測應變反求載荷譜

2017-06-07  by:CAE仿真在線  來源:互聯網

True-Load 可提供商業化、可驗證的基于實測應變識別載荷解決方案,基于時間歷程的少量實測應變數據,準確識別出時間歷程的“真實”載荷譜,可識別復雜結構的復雜受載變化情況,解決了目前很多疲勞分析中載荷歷程缺失的問題,對結構研發有重要意義,如改進設計、疲勞耐久性分析以及問題重現等。

True-Load可以通過ACT插入,無縫集成在ANSYS Workbench中,形成True-Load for ANSYS。用戶可以通過Workbench中獨有的連線形式在軟件之間傳遞數據,不需要導入導出操作,易用性很高。

模塊功能與組成

True-Load for ANSYS主要有三個模塊組成,分別為True-QSE、Pre-Test、Post-Test。

模塊主要功能如下:

Pre-Test:基于FEA模型,計算并優化最佳應變測試點的位置,并識別載荷和應變之間的相關系數。

Post-Test:基于載荷與應變之間的傳遞關系,根據實測應變反求載荷譜

True-QSE:對載荷譜進行編輯管理,根據反求的載荷譜,計算在每個時間點,結構真實的應力、應變和變形情況,支持節點、單元和全局結果的快速查看。

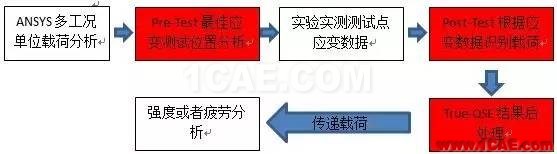

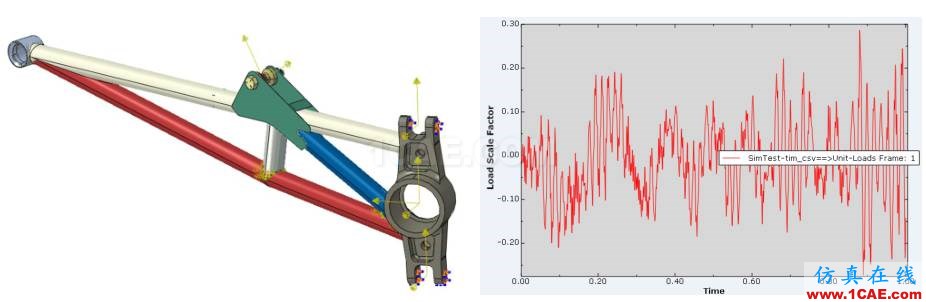

軟件應用流程

軟件價值

• 無需安裝力傳感器,只需要貼少量應變片,即可識別結構真實的受載

• 了解每個時間點,結構真實的應力、應變和變形情況,有效支撐結構的設計和改進

• 在電腦中重現結構真實工況下的應變情況

• 直接為疲勞分析提供準確的載荷譜和應力、應變信息

• 能夠重現一些以前仿真很難重現的問題

典型應用行業和客戶:

應用案例

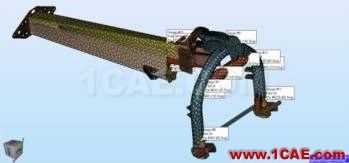

• 挖機力臂載荷譜

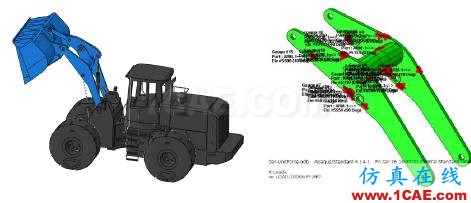

描述:挖掘機在工作時,其力臂是運動機構,載荷方向是變化的,需要定義成分量進行識別。使用True-Load成功識別了挖掘機力臂在工作過程中的載荷變化情況。

• 機翼

True-Load 可以準確識別分布載荷的分布情況,在電腦中重現真實工況下結構的真實應變情況,并達到非常高的準確度。
