1概述

在進行有限元分析計算時,有些結構承受多個載荷的作用,或者承受循環載荷,為得到每種載荷對結構的作用時需要單獨對每種工況進行計算分析,然后再進行疊加得到所有載荷的綜合影響,或者需要進行疲勞分析時必須根據循環載荷產生的應力幅值,而應力幅值時載荷相減的結果。

基于此,需要計算工況疊加或者相減,本次以一個小例子介紹Abaqus軟件的工況疊加與相減,實例模型如圖1所示。

2建模

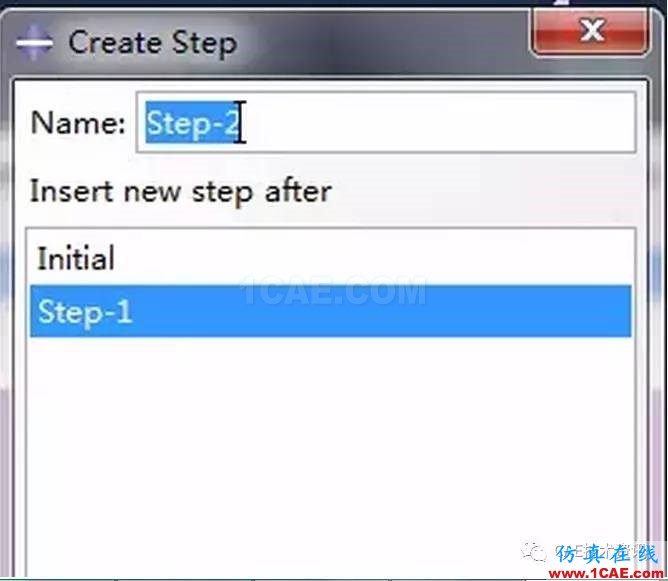

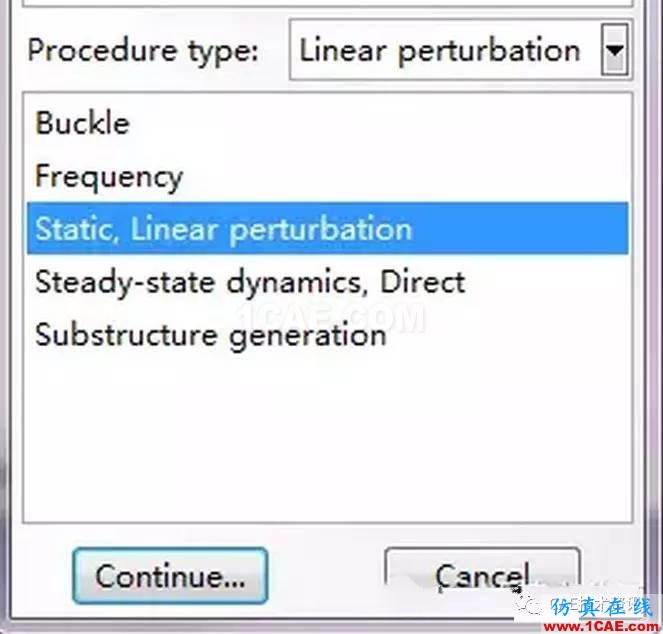

采用Abaqus/CAE建立幾何模型,設置材料參數,E=201000MPa,Nuxy=0.3,之后設置Steps選項。這里應該注意,進行多工況的分析時需要根據實際情況選擇對應的多工況分析步,本次選擇Static,Linear Perturbation(線性攝動)。

圖2 Step設置

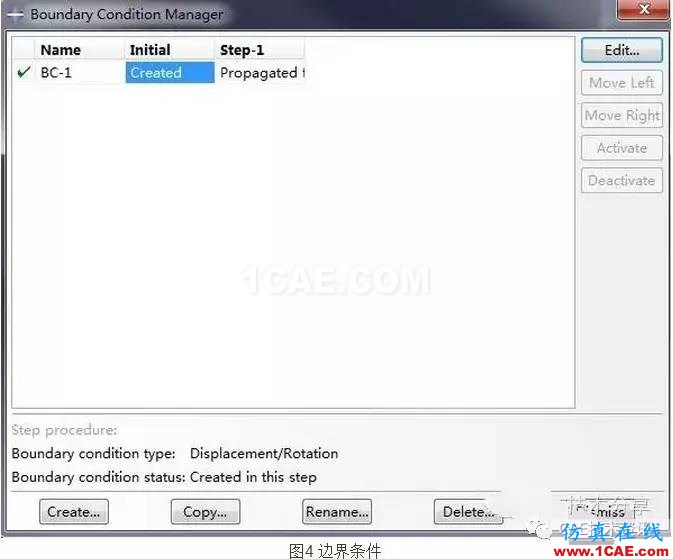

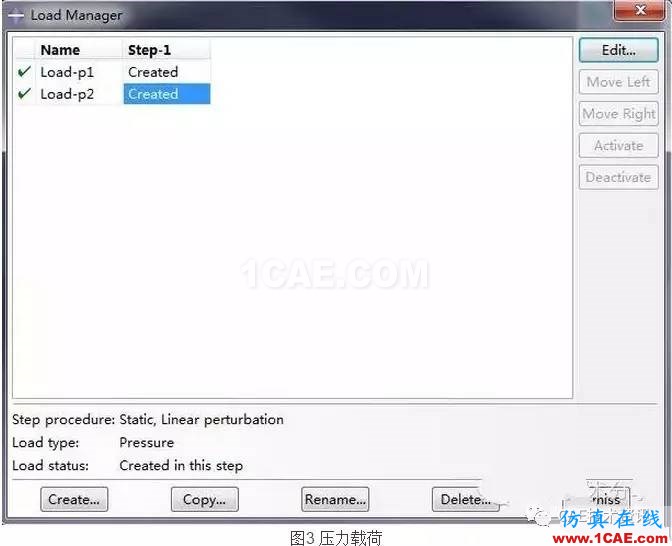

下一步設置Load選項,該模型的工況為兩種,設置兩個載荷,如圖3所示,Load 1壓力載荷為5MPa,Load 2壓力載荷為1.5MPa。邊界條件由于兩種工況一樣,故可以只設置一個,如圖4所示。

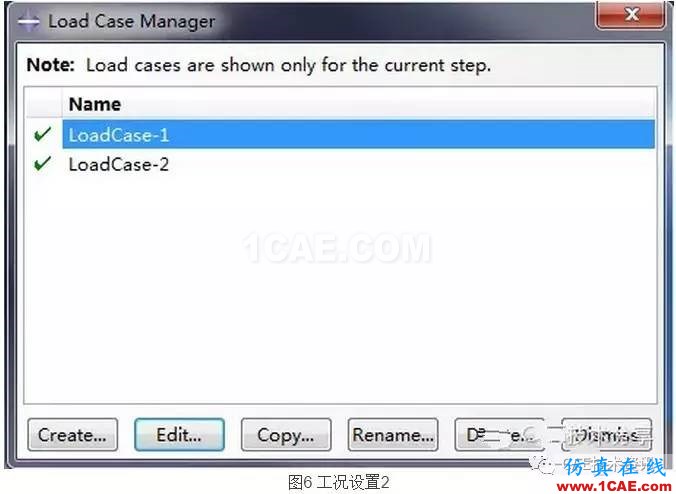

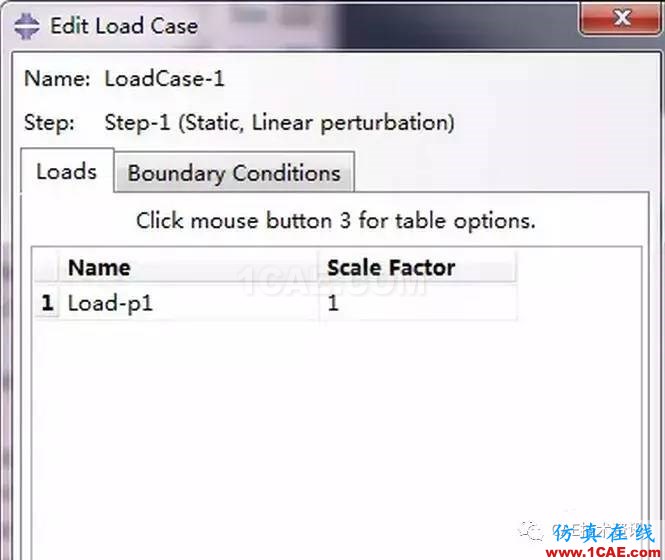

設置完之后,通過Load Case Manager管理器(在Load模塊下面)設置工況,如圖5所示,添加兩個工況,并且每種工況分別添加對應的載荷和邊界條件,設置完成后如圖6所示,兩個工況分別對應兩個載荷。

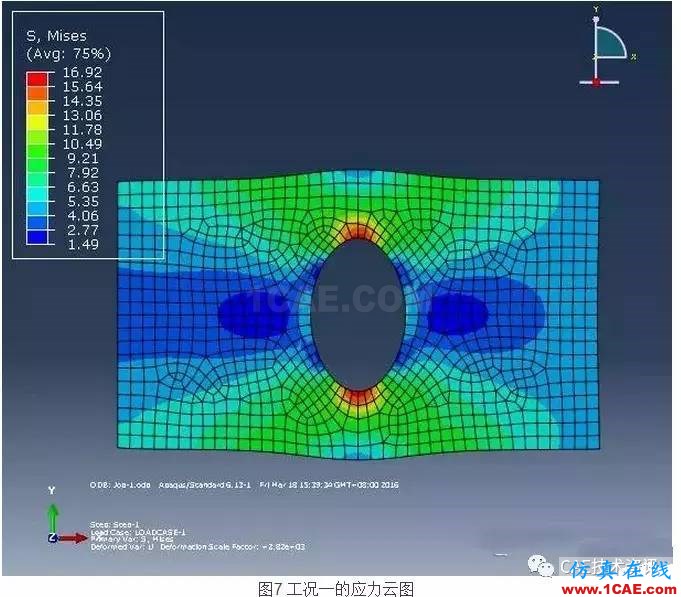

再下一步便是劃分網格,建立Job并且求解。求解得到單獨工況一的應力結果如圖7所示,單獨工況二的應力結果如圖8所示。

3操作

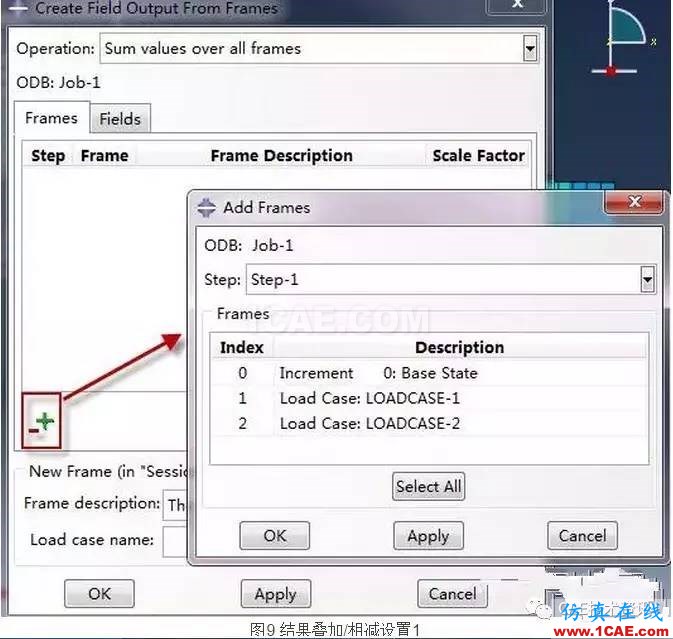

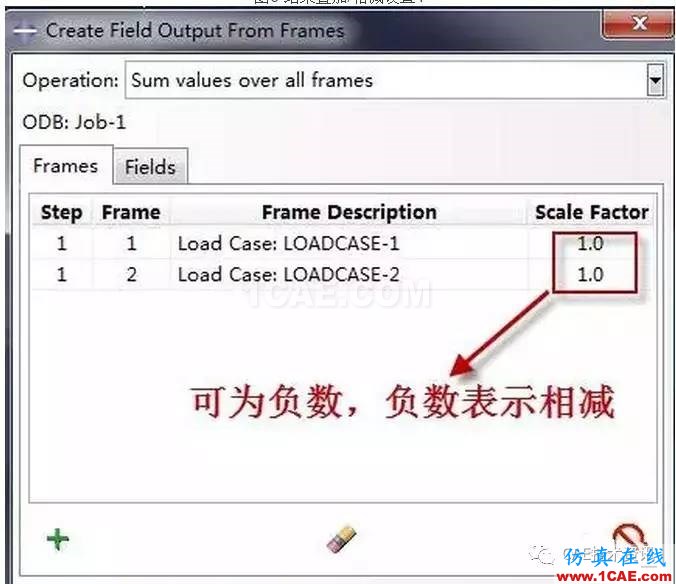

工況的疊加和相減通過Visualization模塊下的CreatField Output From frames來完成,點擊之后彈出如圖9所示的對話框,單擊“+”添加按鈕,選擇兩個工況,Load Case-1和Load Case-2。

如圖10中所示,添加工況之后,可以通過設置Scale Factor的大小,將兩個結果進行相應的運算,當兩個Factor都為1時,表示兩工況疊加,當其中一個為-1時,表示相減。

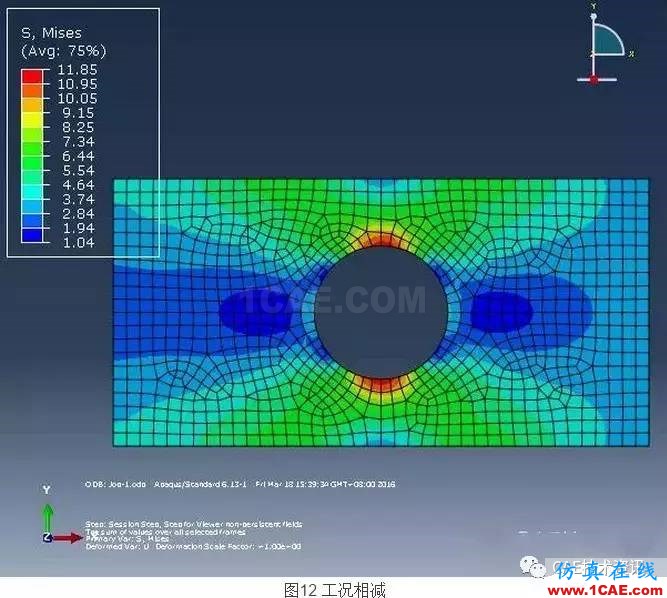

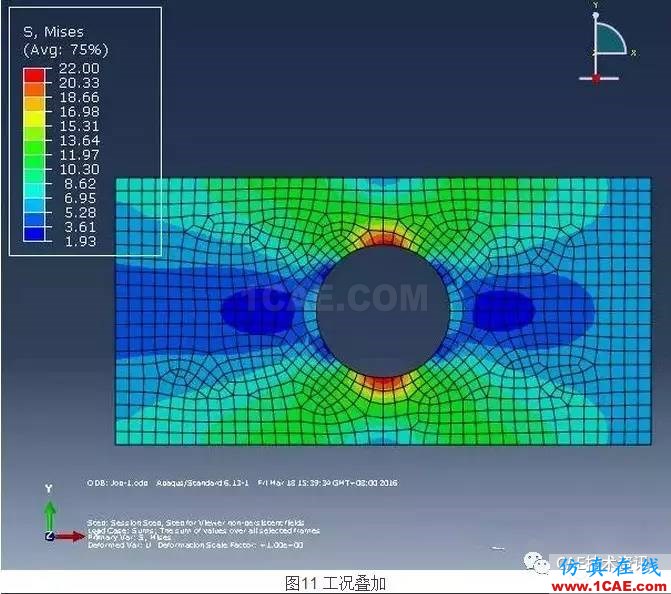

最后得到工況疊加和相減的結果分別如圖11和圖12所示。

通過觀察應力云圖上的數據,可以很明顯發現結果的變化,工況一最大值16.92MPa,工況二5.08MPa,工況疊加22MPa,工況相減11.85MPa。
