本文以“鋼絲繩赫茲接觸分析”為例,講解如何采用Convergence工具判定求解收斂的方法。
本文為原創案例,若要轉載請注明文章出處,并附帶作者筆名-CAE夢想很偉大,切勿他用。
另外限于本人水平有限,切勿輕易用于工程應用,論文撰寫等。若有錯誤,請同行指出。
網格劃分的細密程度與單元的選擇對于求解的精確程度具有相當大的影響,不少帖子都曾經撰寫過相關文章的比較,例如包括網格劃分的細密,單元的選擇,子模型的使用,應力奇異的判定等,這里通Convergence工具來自動判定網格的細密程度,得到一個收斂解。
技術鄰咨詢鏈接:http://www.jishulink.com/b/280

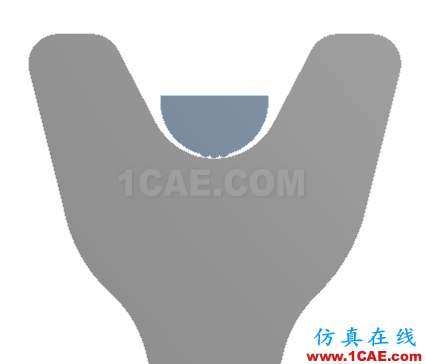

模型幾何

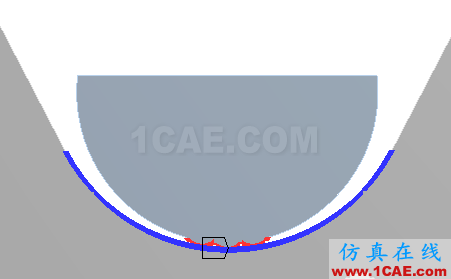

接觸關系

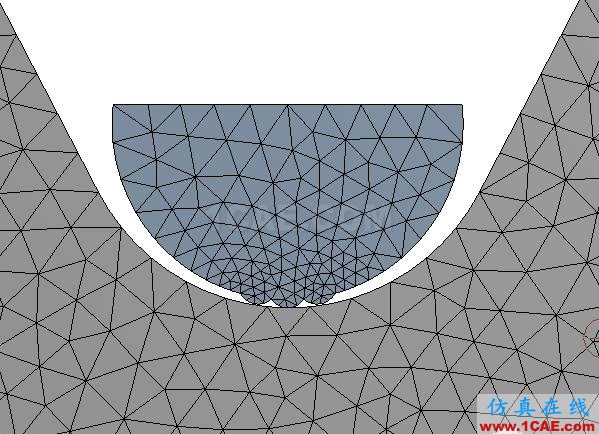

初始網格劃分

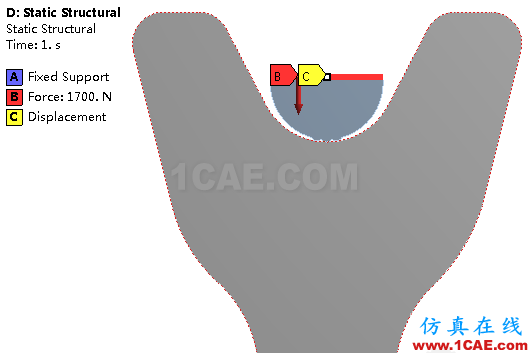

邊界條件

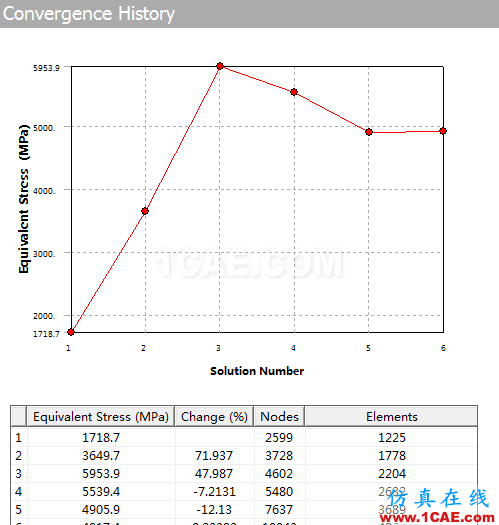

設置求解后處理,等效應力引入Convergence,判定收斂,判定量為2%以內收斂。

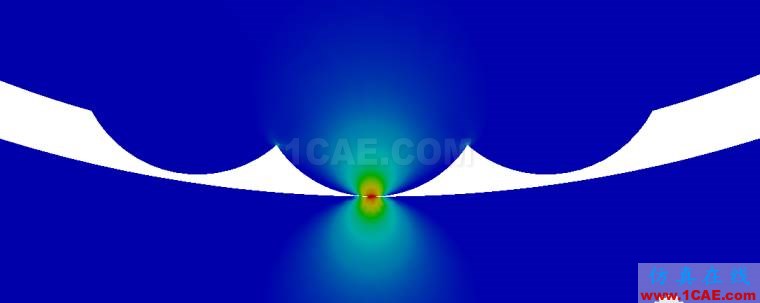

通過上圖1-6的求解過程比對可知,初始網格的等效應力隨著節點數量和單元的增加,應力逐步穩定,得到收斂的穩定解。且穩定解的應力明顯比粗糙網格應力高,符合赫茲接觸。

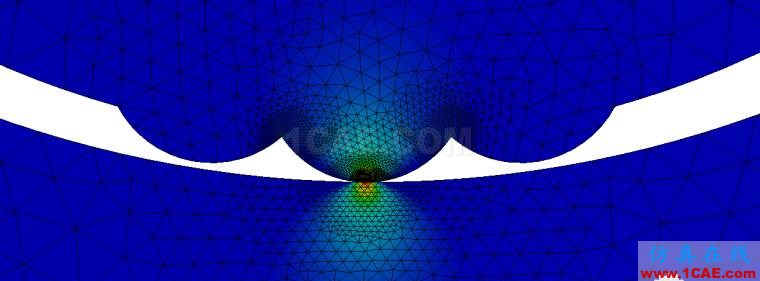

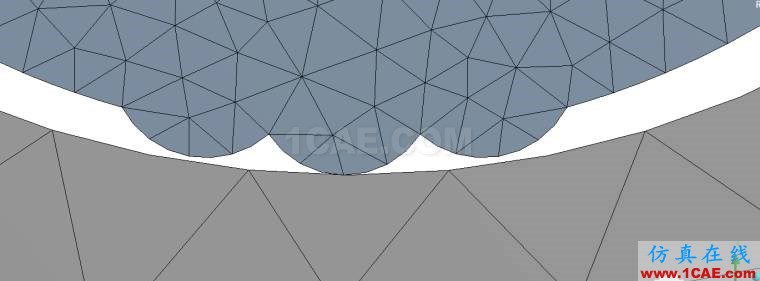

收斂解與初始網格定義的網格密度比對
