方案 | 核電設備抗震計算與應力評定系統

2017-09-20 by:CAE仿真在線來源:互聯網

概述

核電廠設備在設計、建造、運營中對其抗震功能性和結構完整性提出了嚴格的要求,國內外相關規范對核電廠設備抗震的設計原則和方法都提出了明確的規定,如IEEE-344,GB 50267,以及設備抗震設計相關的原則性文件。因此,對核電設備抗震能力進行計算與評定非常必要。

核電設備抗震計算與應力評定

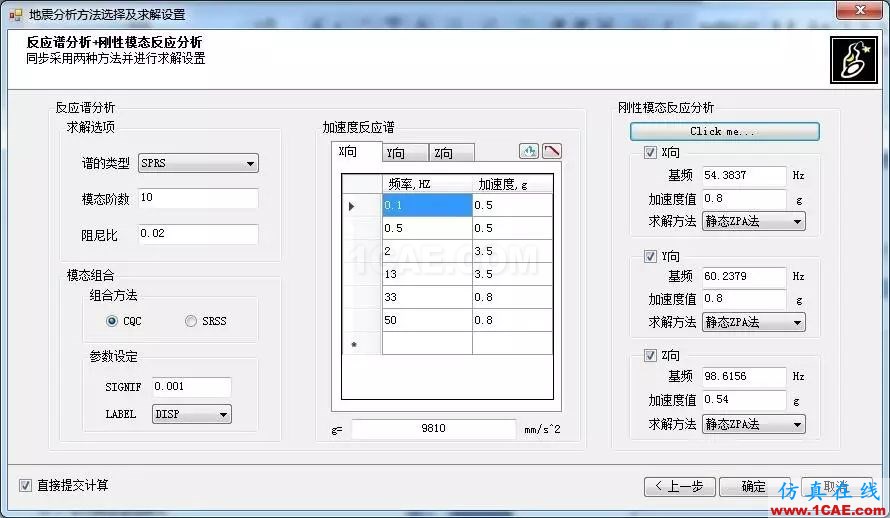

抗震計算和評定涉及到模態計算、地震載荷分析(包括靜力法、反應譜法)以及載荷組合與應力評定,且針對不同的結構類型、不同的規范限制具有不同的計算和評定要求。鑒于核電設備的復雜性和多樣性,完全通過手工理論計算已經不可能,必須借助于有限元分析技術來完成對復雜結構的計算和評定。核電廠設計、建造和運營中需要對成百上千的設備需要進行抗震計算,且有限元計算具有其專業性,即使借助于先進的有限元技術,其工作量也極其巨大,有必要開發專業的設備抗震分析與評定系統,將專業有限元的有限元模型設置進行封裝,為核電設備設計人員提供方便易用、高質高效的抗震計算與評定平臺。

核電設備抗震計算與應力評定系統

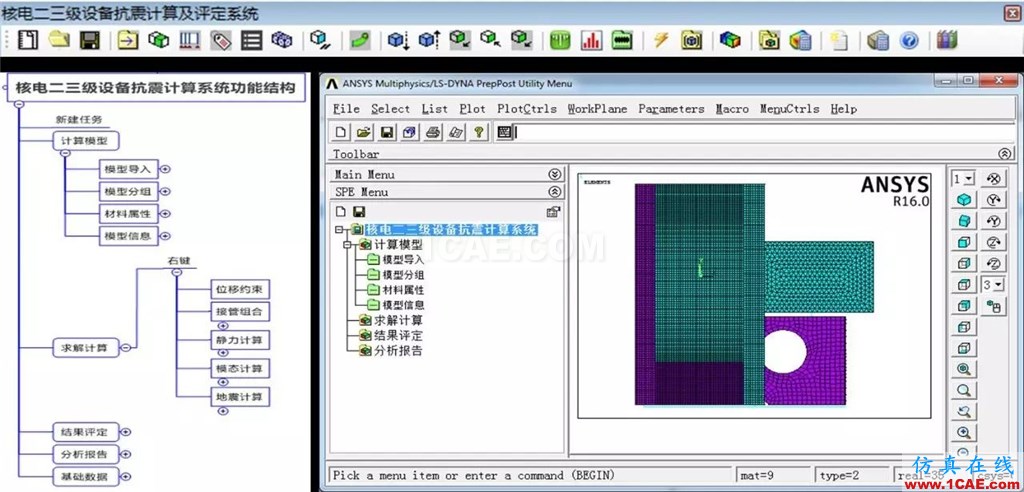

在ANSYS軟件的基礎上開發了核電設備抗震分析與應力評定的專用計算系統

抗震等級:核電廠抗震I類、抗震II類以及一些非抗震類但有抗震要求的設備
安全等級:核2級設備、核3級設備
評定對象:聚焦殼型、線型、螺栓、焊縫
計算范圍:即以外部導入的模型或用戶在ANSYS環境自行建立的模型為基礎進行系統的應用
規范體系:ASME相關章節,RCC-M相關章節

客戶價值

將抗震分析經驗進行總結歸納,固化現有的核電廠設備抗震分析基本方法
為了避免實際分析操作上的疏漏或其他人因錯誤,軟件實現流程化的抗震分析步驟

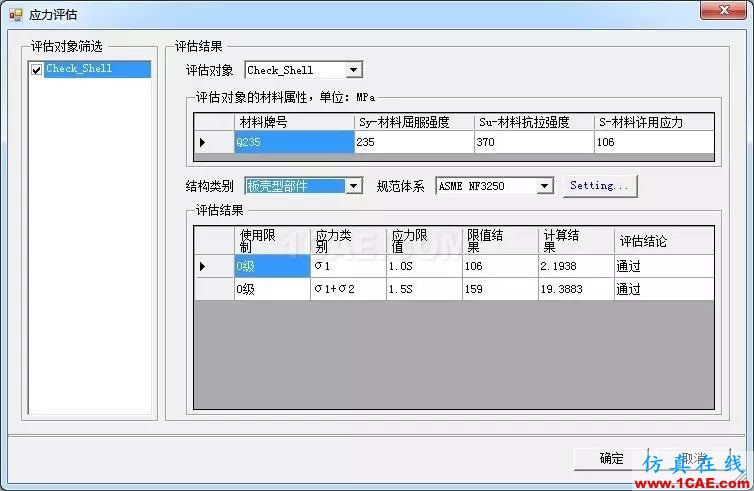

針對目前計算結果的后處理需要花費大量時間精力的問題,軟件結合規范要求自動對計算結果進行評定
本系統將有限元分析的結果匯總反饋到軟件界面上,方便用戶查閱
