搜索實戰 | 雙列角接觸球軸承應力分析
2017-09-20 by:CAE仿真在線 來源:互聯網
TASK
-
雙列角接觸球軸承在額定載荷(徑向力為240kgf)和轉速(5000 RPM)軸承的疲勞壽命。
SOLUTION
主要技術挑戰
-
雙列角接觸球軸承內外圈與滾珠的有限元模型規模大,要考慮接觸。
解決方案
-
首先進行靜力分析,觀察應力分布情況。
-
初步分析得到:在徑向力作用下,中下部五組十粒鋼球與內外圈發生接觸,其他鋼球不起作用,因此計算時在模型中僅用十粒鋼球。
-
考慮到對稱性,取1/2模型進行計算
結論
-

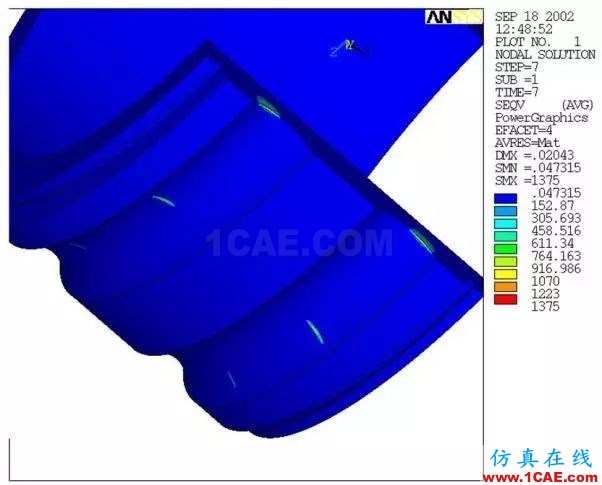

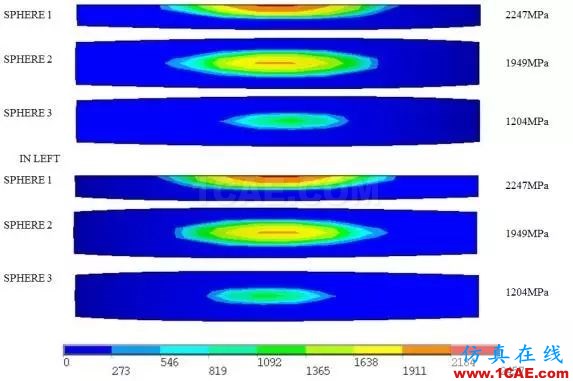

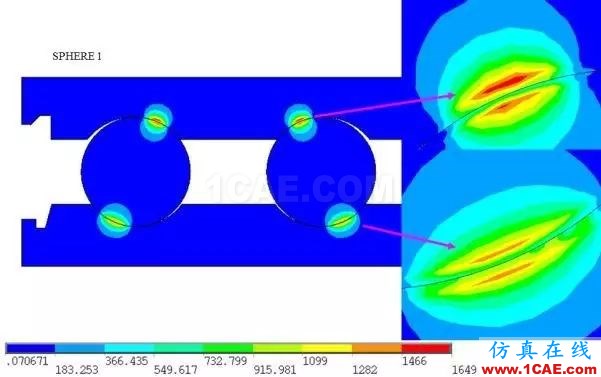

最大mises應力在外圈滾道接觸表面下0.14mm處
Customer Benefit
-
提高軸承設計壽命
