SOLIDEDGE使用感受-物理屬性功能的實用性

2013-05-17 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

畢琳來源:e-works
關鍵字:SOLIDEDGE 三維實體物理屬性實用效率
SOLIDEDGE在擁有強大的3D處理能力的同時,也具有多種輔助設計的能力。本文通過一個簡單的例子,來說明其在解決工程問題時的方便性和實用性。

1、引言

隨著計算機應用技術的提高,以及工業和電子半導體業日新月異的發展,更多的計算機輔助設計軟件在擁有強大的3D處理功能的同時,都增加了各種實用便捷的增強工具集,來盡可能減少設計成本,縮短開發周期,減輕設計者的負擔。SOLIDEDGE就是這樣一款目前應用越來越廣泛的機械產品設計軟件。

SOLIDEDGE具備完整的數據庫,使得在二維制圖、空間運動分析、裝配技術、造型設計、應力應變分析、動畫演示、NC刀具軌跡仿真等方面有著強大的工具支持功能,因此這項技術已被廣泛地應用工程設計的各個領域,為虛擬制造技術的實現提供了前提。

2、物理屬性應用實例

在設計過程中,物理屬性是每個設計人員所要必須要考慮的關鍵問題,從材料,體積,質量到表面積,回轉半徑,無不關系到設計的成敗。要全面的掌握這些信息,在2D CAD時代,就像不可能完成的任務,或通過復雜的計算才能得出,而在SOLIDEDGE中我們可以輕而易舉的得到想要的一切。下面就通過一個在實際設計中應用的例子,來帶領大家感受它的強大。

測定工程是半導體制品生產線中一項必備工程,通過制品與示波器連接,來檢測制品的特性。如圖1所示。其上部為制品拾取端,下部為固定檢測端。上部制品拾取端通過汽缸帶動拾取制品放入固定檢測端中。

SOLIDEDGE使用感受-物理屬性功能的實用性autocad design圖片1
圖1

在生產中,部分設備經常會有一些假不良品出現,更有甚者經過測定后制品損壞。經過調查我們發現,原來是上部制品拾取端JIG本身的重量過輕或過重所導致的。那么,接下來的任務就是設計固定質量的JIG了。

首先,使用SOLIDEDGE在零件環境中建立JIG模型。如圖2所示。

SOLIDEDGE使用感受-物理屬性功能的實用性autocad design圖片2
圖2

JIG模型建立好之后,保存文件。這時物理屬性工具就被激活了。

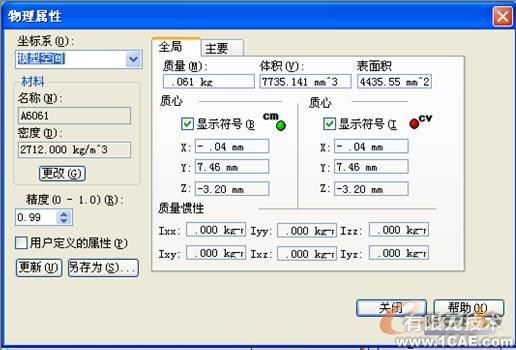

SOLIDEDGE可以計算零件和裝配的下列物理屬性:

體積;質量;形心;質心;表面積;主軸方向;質量慣性矩;回轉半徑。

如圖3所示

SOLIDEDGE使用感受-物理屬性功能的實用性autocad design圖片3
圖3

物體質量M=PV,我們可以通過更改物體材料來改變它的密度,我們甚至可以手動輸入自定義的密度;至于改變體積對于3D軟件來說更是易如反掌,只需要在零件編輯環境下更改物體的尺寸即可。點擊更新按鈕,SOLIDEDGE就會為我們快速的計算出質量,體積,表面積等信息。

更為不可思議的是,可以通過在零件環境中設置物理屬性對話框上的用戶定義的屬性選項來覆蓋軟件所計算的物理屬性。例如,如果您知道特定零件的質量,則您可以提供該值,并且將會把它當作計算過的數據對待。從而反向計算出其他希望了解到的的數據信息。

3、結論

試想一下,在2D軟件時代,要設計出這樣一個外形相對簡單但質量要求嚴格的零件,我們要花費多少時間。不要驚訝,SOLIDEDGE不僅可以對零件實體進行物理屬性的計算,而且對復雜的裝配體及鈑金同樣可以快速有效的處理。通過這些增強功能的運用,使設計的內容更加形象,立體,可視,增強設計的層次和可信度。同時與生產相結合,提高企業的競爭力。
