移除面命令是數據修改中使用頻率最高,主要作用用來移除R角、凸臺等,運用得當能夠節省我們許多寶貴的時間,但往往事與愿違,于是……小編常常苦暈在廁所,實在是搞不定啊!

下面我們來看一個范例,深扒一下,看看到底發生了什么,才導致我這個倒角總是不對!

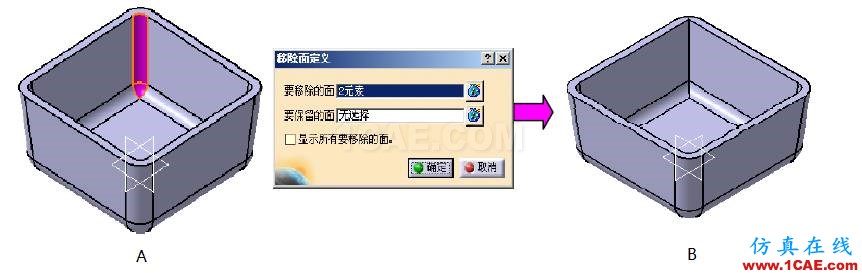

如圖1,我們想將實體A內部的豎直向R角移除,得到實體B。

圖1

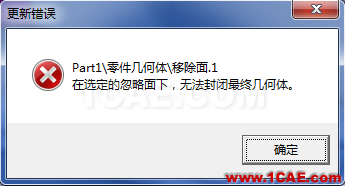

結果系統卻報出了錯誤信息……

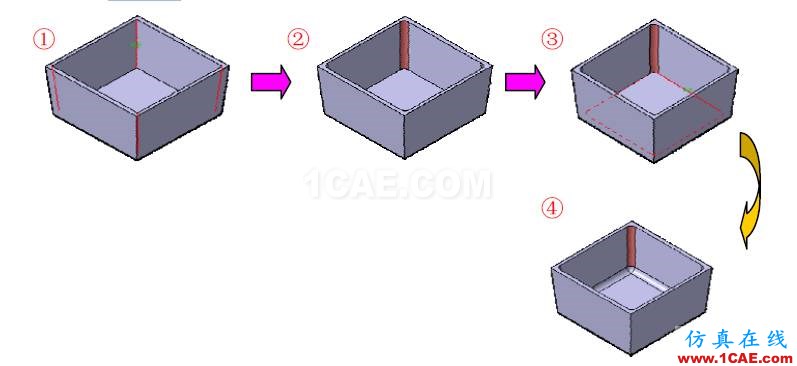

原來,R角并不是說移除就能移除的,它和我們倒角的順序是有很大關系的,圖2是我們倒角的順序圖 。在實體繪制中,我們首先進行了豎直面的倒角,隨后又對水平面進行了倒角操作。對于系統而言,如果我們對豎直面的R角進行移除操作,就會令水平面的四個R角失去存在的基礎,系統則會報錯。

圖2

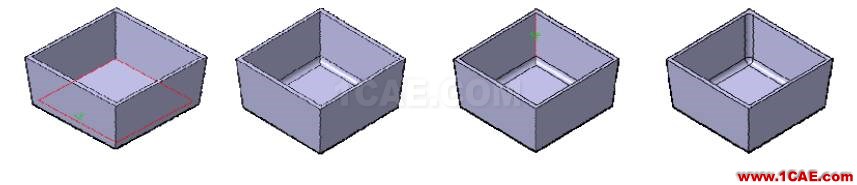

現在,我們?nèi)绻麚Q一種倒角順序,先對殼體底部的四個邊進行倒角,再對四個豎直面進行倒角,如圖3。 那么,豎直面的R角存在與否就不會對水平面的R角產生影響,這時候我們用移除命令移除豎直面的R角時,就可以輕松得到圖1B的實體啦~

圖3

看完上面的范例,你應該對R角的移除有了一個新的認識吧。刪除R角時一定要有耐心,仔細分析,先去除哪一個再去除哪一個,他們之間是否有先后順序……直到最后完成去R角,數據得以修改,這時我們所有的辛苦都會統統消失,一股自豪感定會油然而生!
