利用AutoCAD拉伸面命令繪制啞鈴

2013-05-05  by:廣州有限元分析、培訓中心-1CAE.COM  來源:仿真在線

這個例子沒有渲染只是建模過程,你會發現用不了一分鐘就能完成。希望對新學cad三維的朋友有所啟發。

效果圖:

首先新建文件,選擇acadISO -Named Plot Styles模版,新建文件的幾種方式:單擊文件菜單下的新建或單擊新建按鈕或命令行輸入NEW回車,再或者用組合鍵ctrl+n。將當前視圖置為主視圖,設置圖形界限為4200,2970。

將視圖轉換到右視圖。繪制6邊形。單擊多邊形命令,命令行輸入邊數6。回車。指定正方形的中心點,0,0回車,輸入選項 [內接于圓(I)/外切于圓(C)] :回車,指定圓的半徑:10回車。命令行輸入Z回車,在輸入E回車,將圖形布滿窗口。轉到西南等軸測圖,選擇繪圖/實體/拉伸命令,選擇六邊形回車,輸入拉伸高度8,回車,角度-60回車。

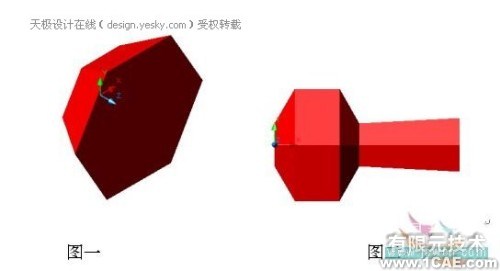

轉到東南等軸測圖,點擊視圖/著色/體著色。如果顏色不明顯,可以改變一下顏色。如圖1。

圖1圖1

選擇修改/實體編輯/拉伸面命令,選擇看到的六邊形面,回車,指定拉伸高度18,回車,角度0回車,命令行直接輸入E回車,選擇拉伸后的六邊形面回車,輸入高度8回車,角度60回車。命令行直接輸入E回車,選擇拉伸后的六邊形面回車,輸入高度40回車,角度-3回車。如圖2。

接下來轉到主視圖,選擇鏡像命令,將圖二鏡像一個,然后選擇并集命令,將兩部分合并。然后選擇圓角命令,選擇手柄處棱線,圓角半徑8,選擇其他邊回車。重復圓角命令,選擇中間環線,圓角值20,全部選中回車。圖形制作完畢。
