結構動力學分析實例

2013-06-05 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

目前來說,工程機械上的載荷有很大部分是隨時間變化的,所以嚴格意義上都要對結構進行動力分析,才能真實地反映結構的使用情況。結構動力分析一般包括:

1 模態分析

2 強迫振動

3 瞬態響應

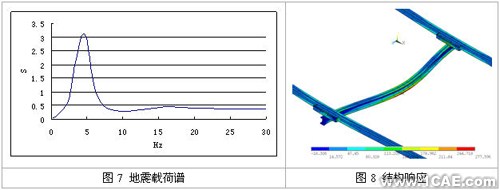

4 隨機振動

下面對上述四方面簡要介紹一下。

1 模態分析

模態分析是動力學分析的基礎,包括頻率、振型求解。眾所周知,系統的頻率只與剛度和質量有關,所以在建模的時候應避免將諸如配重、電器室、司機室、電機等固定質量用固定載荷描述,而應采用質量單元描述;另外,鋼結構之間的連接板、聯系梁等對結構的局部剛度也有影響,在建模時應注意。

圖1是某鋼結構第8階模態圖,圖2是其前10階頻率。

結構動力學分析實例+培訓教程圖片1

2 強迫振動

強迫振動是一種普遍的動力現象,其分析計算的核心在于強迫載荷的確定,包括載荷的頻率和振幅,為了便于闡述方法,在此只介紹簡諧激勵所造成的強迫振動。強迫振動分析的主要目的在于研究載荷和結構的相互耦合關系,如果載荷的頻率在結構固有頻率附近(也就是說二者耦合),則結構在很小的載荷激勵下其位移和加速度足以能破壞結構,下面以一個例子簡述。

如圖3所示,簡諧激勵作用在頭部,首先求該結構豎直方向自振頻率為3.75Hz,分兩種情況分別計算:

(a) 振幅1953N;頻率為1.95Hz,遠離自振頻率

(b) 振幅1953N;頻率為3.75Hz,與自振頻率相同

當載荷頻率為3.75Hz時,點(1)在豎直方向的振動位移幅值為:19.7mm。而當載荷頻率為1.95Hz時,點(1)在豎直方向的振動位移幅值為:0.77mm。

3 瞬態響應

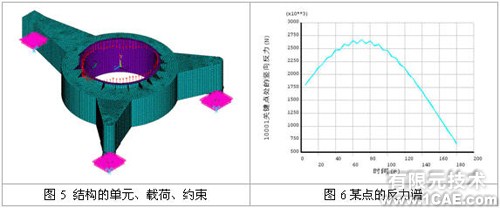

瞬態響應是系統在某一典型信號(譬如階躍信號)輸入作用下,其系統輸出量從初始狀態到穩定狀態的變化過程,可以得到模型任一節點的位移和應力等隨時間的變化情況。瞬態響應也稱動態響應或過渡過程或暫態響應,反映了結構的剛度、阻尼等信息。圖5-圖6是在階躍信號激勵下的結構的反力譜。

結構動力學分析實例+培訓教程圖片3
