Marc/Mentat
技術技巧
主題 Marc/Mentat接觸體類型及使用方法 用途 更好的了解Marc接觸體類型 軟件信息 Marc/Mentat 內容
接觸體分類
可與其它剛性體接觸的剛體應用舉例
1接觸體分類

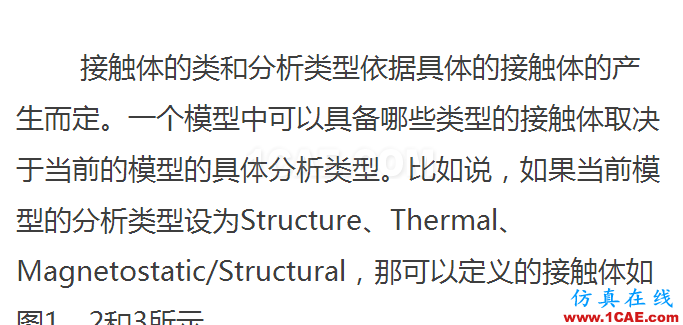

為了改進接觸分析的數據結構,在Marc/Mentat2013版本開始對接觸體的類型進行了調整。

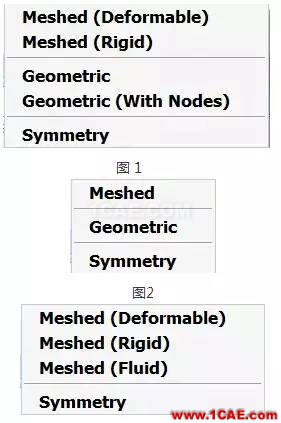

接觸體的分析類型
存在七種不同的接觸分析類型:
| 接觸體的分析類型 | 類 | 用途 | 特定區域 |
| Meshed | Meshed | 用于不涉及結構力學場的分析 |
|
| Meshed (Deformable) | Meshed | 用于涉及結構力學場的分析 | 沒有變形(Infinite Stiffness) |
| Meshed (Rigid) | Meshed | 用于涉及結構力學場的分析 | Fluid/gas/air/vacuum(Zero Stiffness);不需結構材料屬性 |
| Meshed (Fluid) | Meshed | 用于涉及結構力學場的分析 |
|

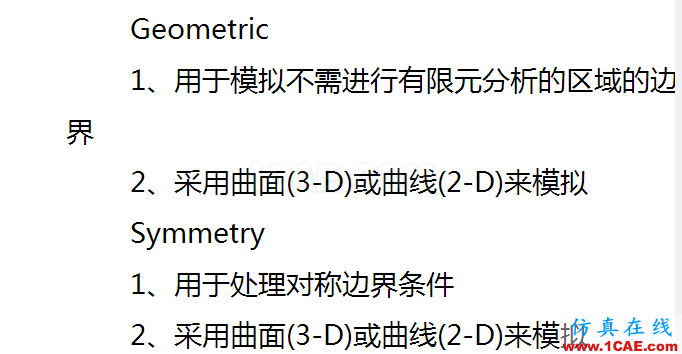

| Geometric | Geometric | 用于不涉及靜電場、靜磁場或動態磁場的分析或是采用“Dual Mesh”方法的分析 |
|
| Geometric (With Nodes) | Geometric | 用于涉及結構力學場的分析 | 允許與其它Geometric或Symmetry接觸體接觸,這些接觸體中有一個是載荷控制的 |
| Symmetry | Symmetry | 用于不涉及動態磁場的分析 |
|

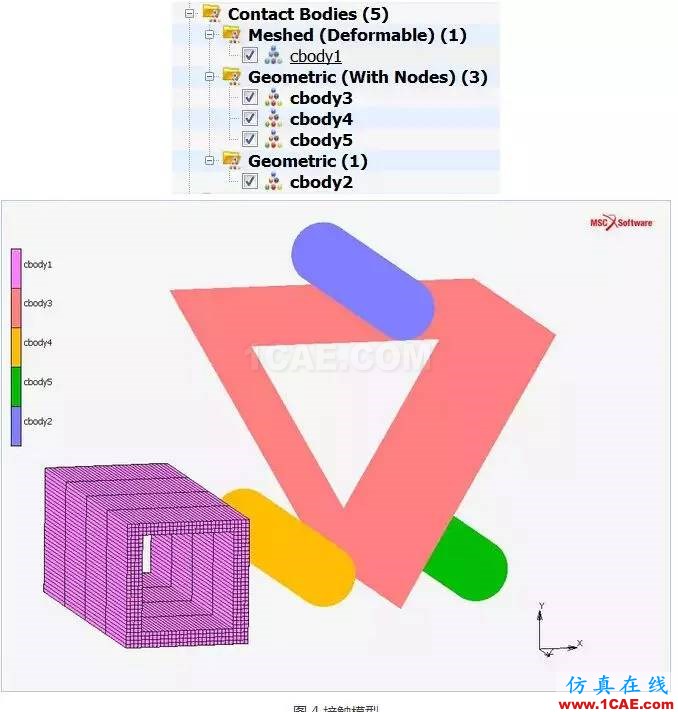

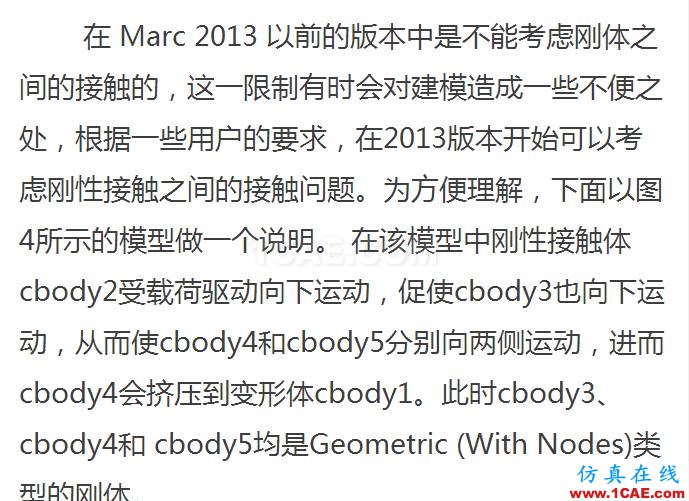

2可與其它剛性體接觸的剛體應用舉例

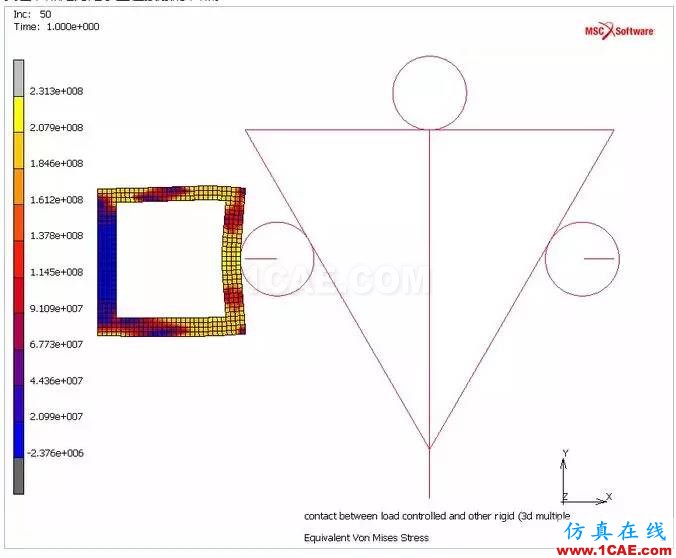

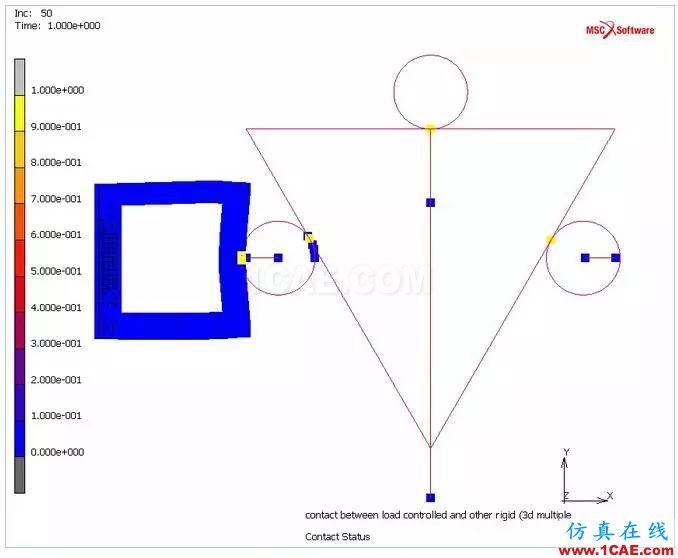

在下壓載荷最大時的變形及等效應力云圖如圖6所示,可以看到結果是合理的。圖7為接觸狀態符號顯示圖,黃色節點處為處于正在接觸的節點。
