HyperMesh導入Abaqus的變形后模型進行編輯并輸出inp

2016-10-18  by:CAE仿真在線  來源:互聯網

經過Abaqus的操作可以將Abaqus計算后的變形單元和節點輸出為inp文件,這個inp文件可以通過HyperMesh讀取。

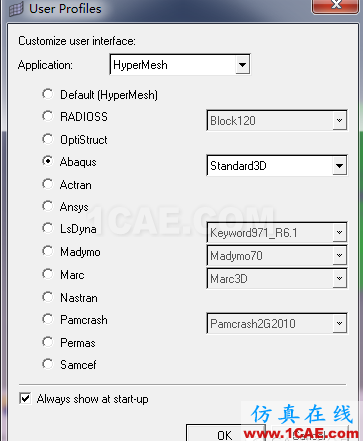

打開HyperMesh后設置user files為Abaqus,如圖1所示。

圖1

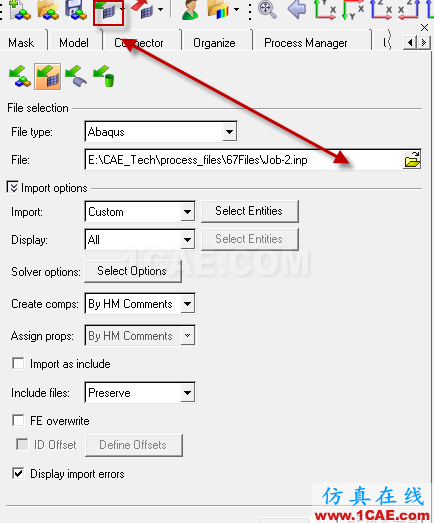

之后通過import Solve Deck導入Abaqus生成的inp文件,如圖2所示。

圖2

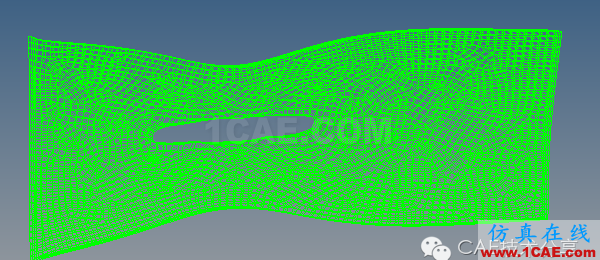

之后點擊import即可在窗口顯示導入的變形模型,如圖3所示。

圖3

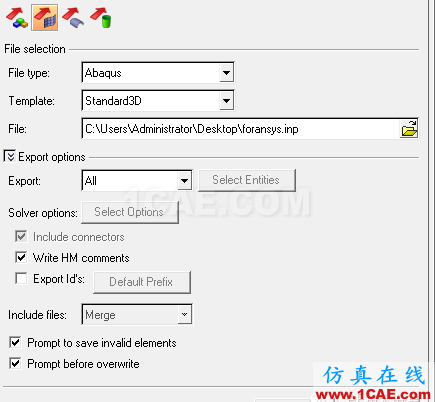

在此基礎上,可以對網格進行編輯重劃分,修改結束后同樣可以導出修改后的模型inp文件,如圖4所示。

圖4

此時的inp文件記錄了在HyperMesh中修改后的模型。

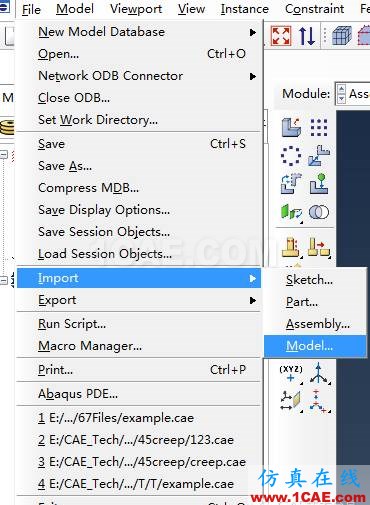

再之后,可以通過Abaqus導入Hm生成的inp文件,如圖5所示。

圖5

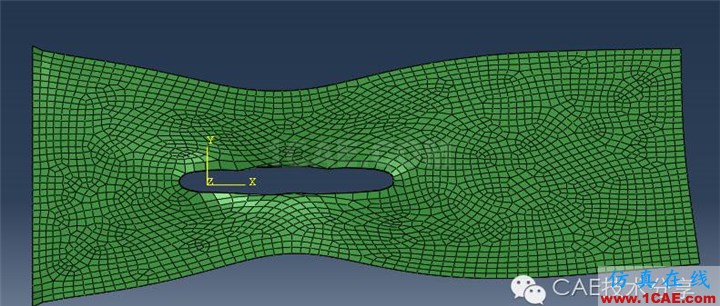

導入后的模型在Abaqus中的顯式如圖6所示。

圖6

在HyperMesh編輯三維單元網格不是那么方便,建議的思路是先生成實體再進行網格編輯。

Abaqus6.12以后的版本據說可以由孤立的網格生成實體模型,這個還是比較方便的,生成實體模型后在Abaqus里面就可以進行網格重劃分。
