HyperMesh網格劃分

2016-10-18 by:CAE仿真在線來源:互聯網

了解和學習一個新的CAE系統,如HyperWorks,與學習其它技能或語言一樣,需要我們提出類似的問題,如:

1)、從哪里開始學?

2)、該怎樣規劃才是最佳學習方式?

3)、什么時候?qū)W最佳?

然而,要想學好一個CAE系統,前提是我們需要掌握一定的數值算法、矩陣論等數理學知識,精通相關行業領域的專業理論知識,更為重要是具有一定的有限元理論的功底。

一、小碩向?qū)W者推薦一本有限元的書籍

根據小碩在研究生期間所學的經驗,向大家推薦一本有限元理論的書籍,是Nitin S.Gokhale和他的團隊所編著,書名為《Practical Finite Element Analysis(From finite to infinite)》,全英文的教材,最好能看個一遍以上。小碩看過一部分相關知識,覺得寫的蠻不錯的,只是因?yàn)檎n題原因而沒全部看完。

工程中很多計算求解都以相關理論為依據的,而學習好有限元理論對于搞CAE仿真研究是相當重要的。

二、HyperMesh中薄壁件結構的網格劃分

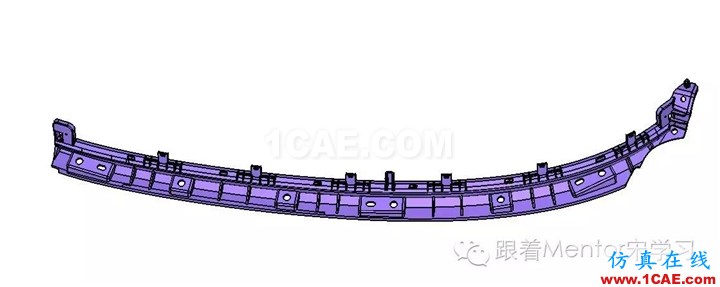

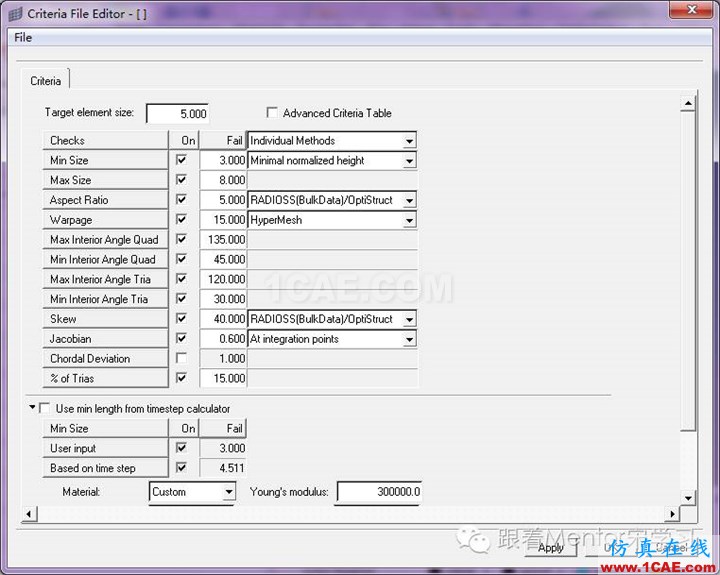

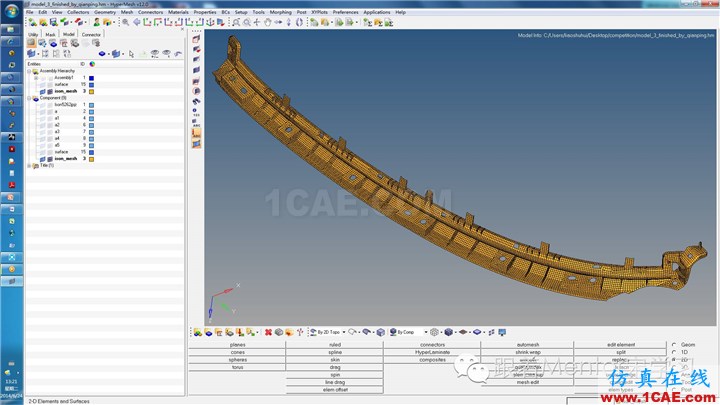

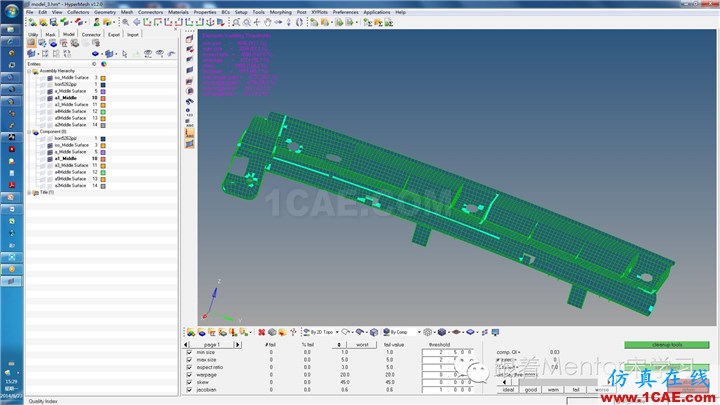

小碩根據自身的CAE經驗,對于薄壁件結構在HyperMesh中的網格劃分做一個簡單的步驟介紹。因薄壁件在長寬尺寸遠遠大于厚度方向的尺寸,根據有限元理論可知,在最小尺寸方向至少需要有三層網格。若單元尺寸設置很小,滿足厚度方向至少有三層網格,這會導致結構的單元數偏多,影響計算效率和精度,浪費計算機資源。

1、薄壁件的中面抽取

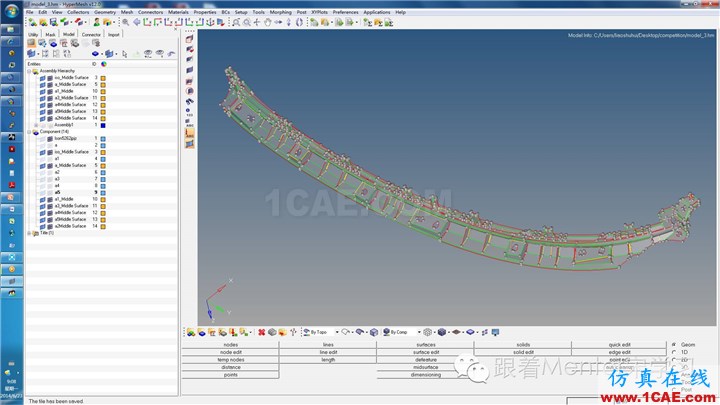

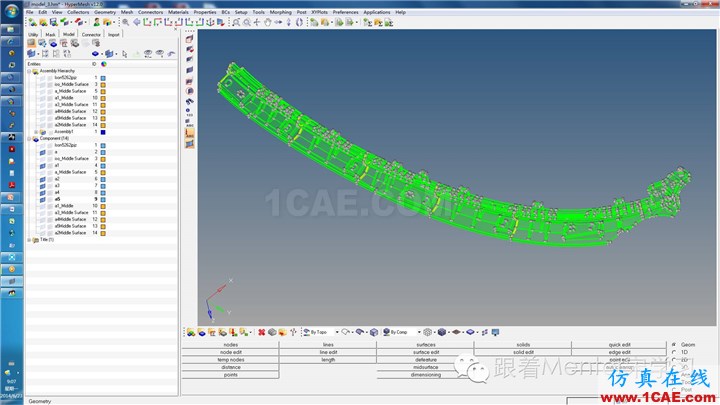

這樣,我們需要用到中面技術,在HyperWorks中有專門的中面抽取模塊,如下:

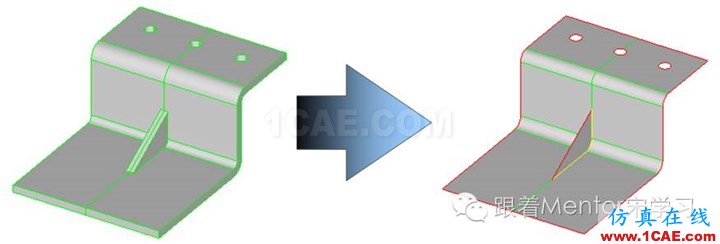

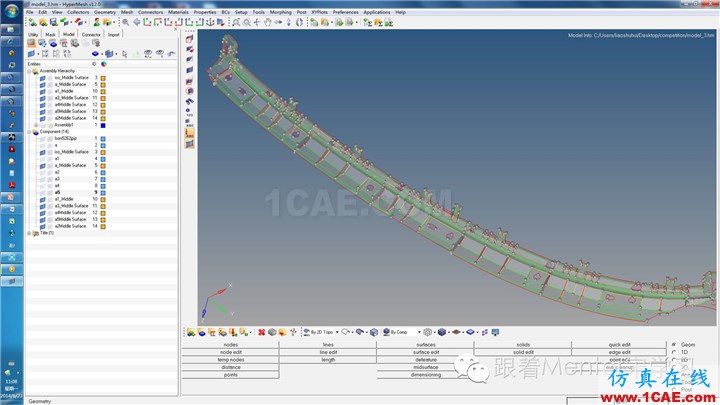

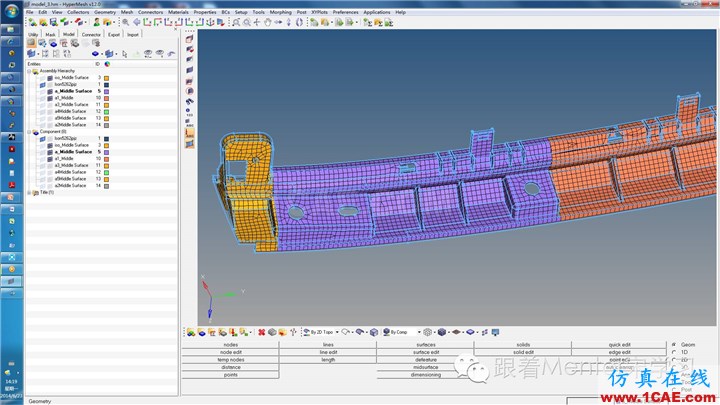

對于中面抽取,它是用板殼單元來精確描述幾何形狀,即厚度信息是通過數學上來定義的,而不是通過幾何外形來描述,并將網格放置在幾何的中面上。
