求解器最終計算的是畫好的、經過前處理的網格,也有只在Hypermesh上畫網格,在其它軟件里進行前處理的。畫網格并是建模工程師的基本工,畫網格前對幾何模型要進行清理。幾何是指設計部門畫好的圖。
1、點擊open model來打開安裝目錄C:\Program Files\Altair\12.0\tutorials\hm下的clip_repair.hm

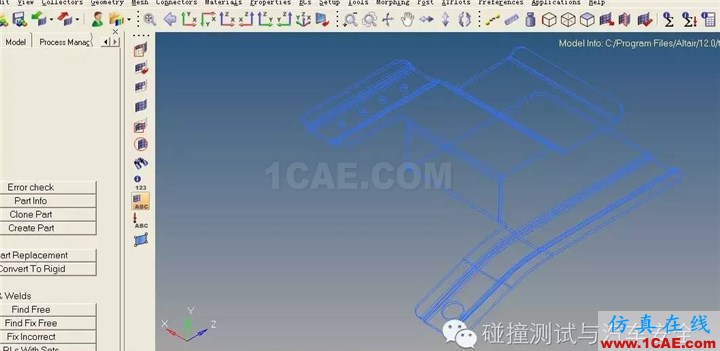

打開后是這樣的:

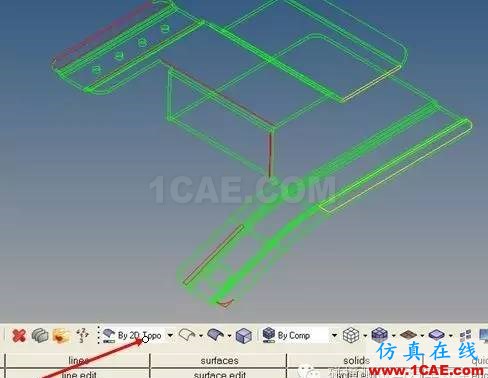

點擊這里選擇如箭頭所指,幾何圖會變得有紅線有黃線,紅線代表“自由邊”,自由邊只能出現在幾何的邊界上;黃色代表T型邊(重復面也會顯示黃色);綠色代表共享邊,是不需要清理的;本圖沒有藍色,如果有藍色代表的是抑制邊,在畫網格時藍色線會被忽略。
對于初學者不理解也沒關系,照著做就可以了,至于原理和為什么,練習的多了會水到渠成的。
在鍵盤上按O,然后把下圖中顯示的cleanup tol幾何容差改為0.1,點擊return返回。
在下圖中選中g(shù)eom(代表幾何),然后點擊edge edit(對邊進行編輯)

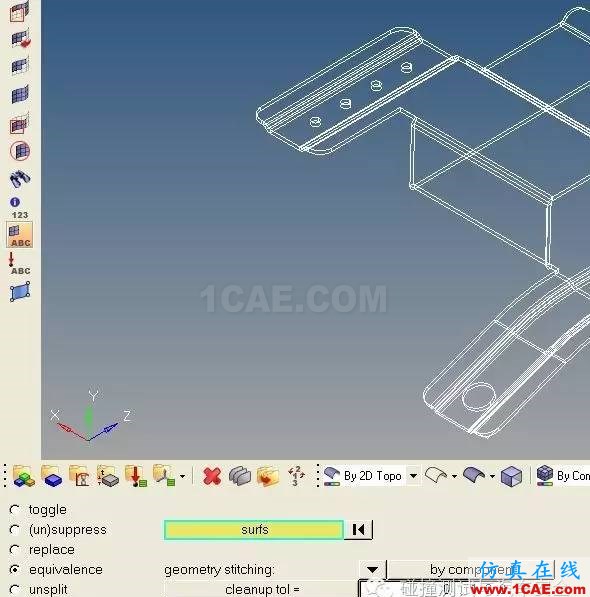

進去后選擇equivalence,點擊黃色的surfs,彈出的界面里面選擇all,圖會全部變成白色,代表被選中,然后點擊最右側的equivalence。這里的意思是說,選中了所有的面,然后在面里選擇所有縫隙小于0.1的自由邊,把他們縫合起來。
點擊equivalence后,一開始的紅色的線條變少了,原因是在圖上看到的紅線意味這相連接的兩個面是有縫隙的,如果不消除縫合縫隙,畫出來的網格就也有縫隙,計算的時候縫隙間的兩個面就不會有力的傳遞,計算結果就不準確。

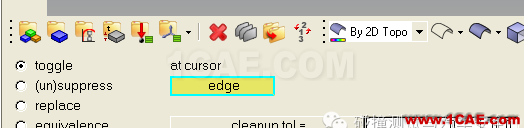

也可以不選擇equivalence,而是選擇toggle,但是需要一條紅線一條紅線的去點擊。
這里還有兩條邊,需要選擇replace來處理

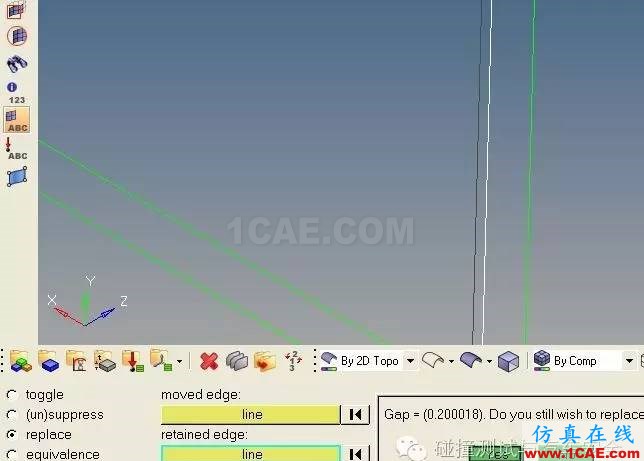

點擊兩個line分別選擇兩條線,然后點擊最右側的replace,彈出來說兩條線的距離0.2,大于一開始設置的容差,要不要替代,選擇yes,網格很少會畫到0.2的尺寸。
按住Ctrl+鼠標左鍵是旋轉視圖,Ctrl+鼠標右鍵是移動,Ctrl+鼠中間管輪是放大縮小
