搜索Hypermesh網格劃分四面體-六面體網格聯合使用技巧
2017-04-15 by:CAE仿真在線 來源:互聯網
hypermesh軟件網格劃分功能強大,得到了很多CAE分析人員的青睞。有很多的小技巧可以加快建模速度以及分析速度,比如本期要講解的四面體-六面體網格聯合使用方法。
四面體六面體網格聯合使用的關鍵是兩者之間的網格協調,保證節點重合。雖然在有限元軟件里面可以設置連接關系,保證二者之間的傳力,但是可能造成應力不聯系,并且過多的tie可能會影響計算速度。因此,網格劃分過程中,我們最好保證二者之間網格共節點。
本例使用的幾何模型如圖所示,由一個帶缺口的圓柱體,一個長方體,和一個四棱柱組成。
幾何模型
顯而易見,圓柱體以及長方體可以劃分成六面體,但是也要注意保證二者之間的節點重合,我們可以通過面網格map的形式保證二者之間的網格連續。
本例的重點是,如何保證四棱柱與長方體之間的網格連續,方法是根據長方體的六面體網格生成面網格。使用F12工具對四面體其他5個面進行網格劃分,最終運用如下圖所示四面體生成工具,選擇根據面網格生成體網格的形式,完成四面體網格劃分。
四面體網格生成方法

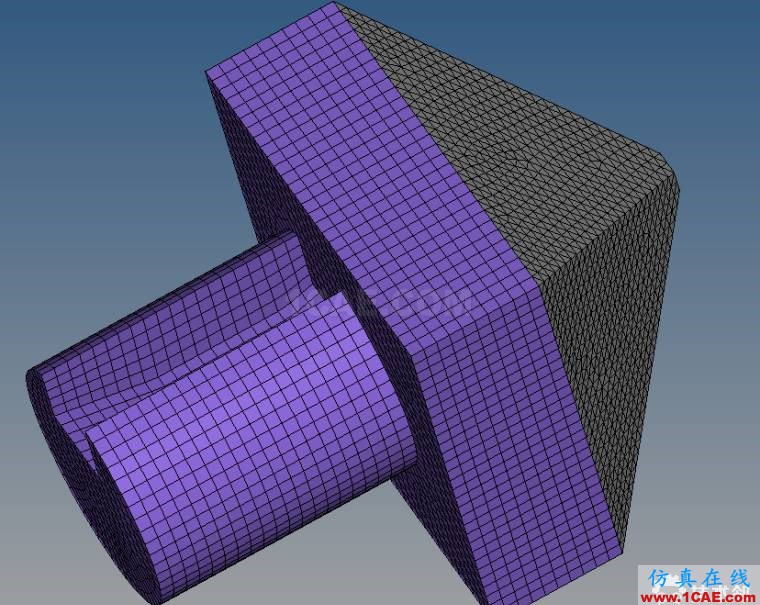

最終效果如下圖所示
網格劃分最終效果
技術鄰:曉月清風_mi
