搜索【ICEM CFD案例】簡單例子
2019-04-05 by:CAE仿真在線 來源:互聯網
今天的實例是為了回復一位網友的QQ留言。案例幾何如圖所示。
1
常規思路
對于此幾何模型的網格劃分,常規思路是利用Y型剖分。

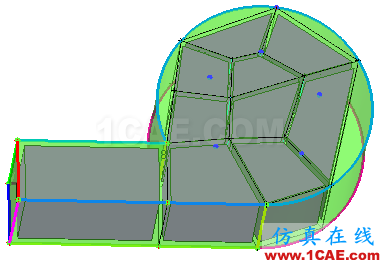

本案例模型是個拉伸體,塊構造過程非常簡單,可以先構造如下圖所示的2D塊,然后拉伸形成3D塊。

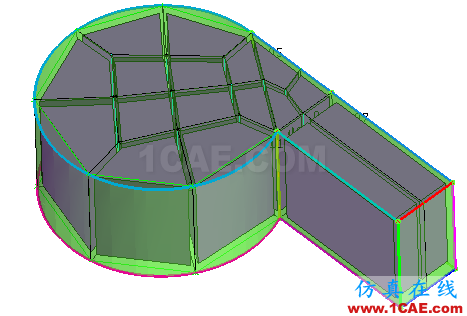

拉伸形成的3D塊如下圖所示。

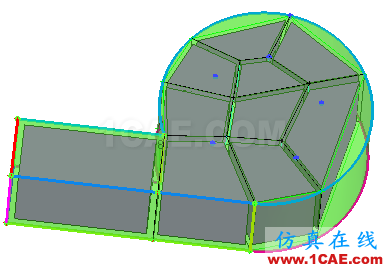

關聯后如下圖所示。

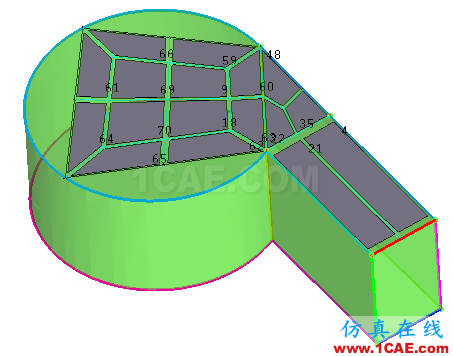

最終生成的網格如下圖所示。
這樣生成的網格質量看著不錯,然而卻有不利的地方,存在網格方向與流動方向不一致的情況。而且這種思路也過于復雜,實際上沒必要把事情搞得這么復雜,下面進行改進。
2
改進方案

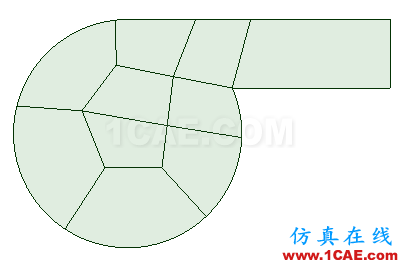

按下圖所示進行分塊。
在ICEM CFD中生成的2D塊如下圖所示。

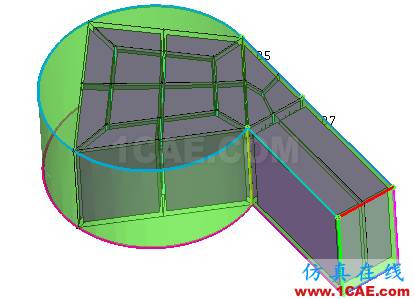

拉伸后如下圖所示。

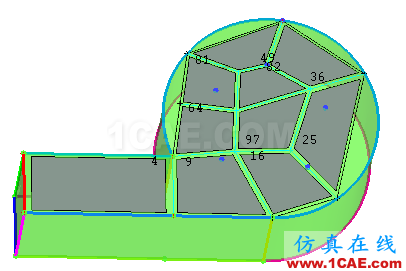

關聯之后如下圖所示。

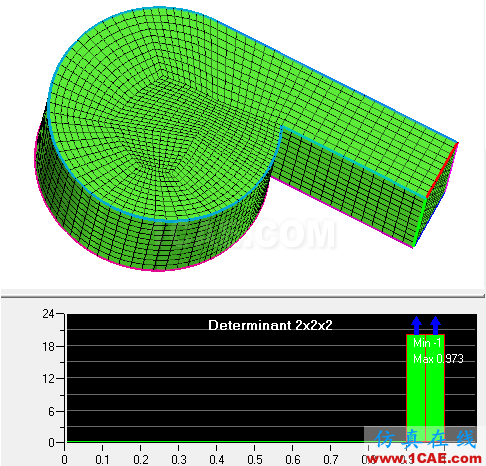

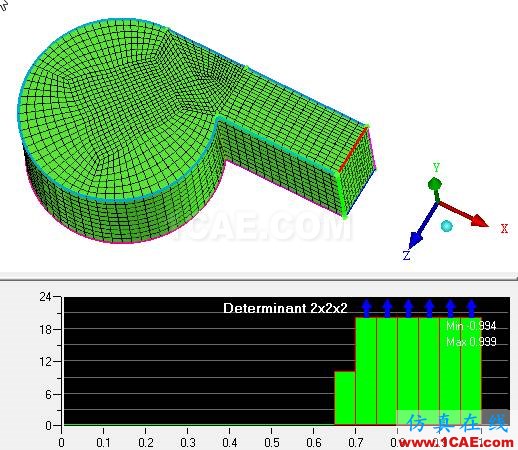

最終生成網格如下圖所示。
網格質量似乎變好了一點點有木有,哈哈。
在利用ICEM CFD分塊過程中,思路一定不能被幾何所約束。
