搜索分享丨Creo 4.0 組件模式更新功能一覽！
2016-11-26 by:CAE仿真在線 來源:互聯網
分配外觀狀態
您可以將不同的外觀分配到相同的元件,并使用組合狀態的外觀狀態。其結果是,您可以捕獲相同部件和組件的多個外觀組合,并在外觀變量之間輕松切換

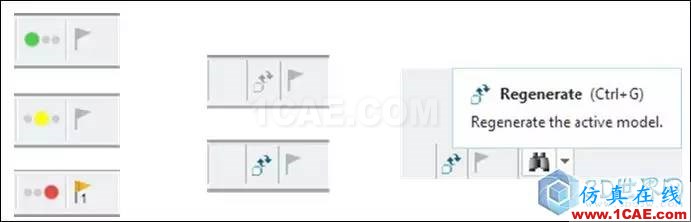

再生狀態與報告
指示燈狀態替換為一個圖標。當需要再生時出現一個圖標。這簡化了再生和狀態報告,并簡化了再生的活性成分。過期的質量屬性的指示在通知中心中處理

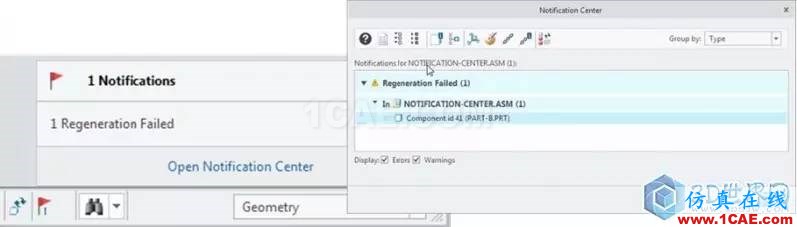

通知的信息量更大
通知更直觀,可操作性更強。通知的具體改進部分,如下面的列表中所述:
-
自定義通知的重要程度排名
-
靈活的通知彈出窗口。
-
您可以在模型樹中的一個選定節點啟動通知中心
-
在簡報中有一個關于需要檢索或再生的過時通知。
-
自動定位于樹功能。
-
新的通知類型。
-
對通知類型的過濾。

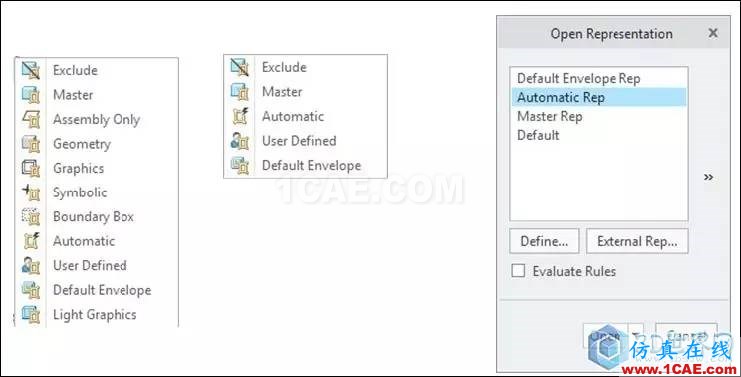

自動表示
在一個自動表示中,以最準確的方式顯示所需的最小所需的數據。該系統根據你的行動來確定需要什么數據。請使用此表示類型以盡可能快的檢索您的程序集。只有在表示中包含的組件元件被檢索到自動表示中,所有其他被排除的元件仍然被排除在外。簡化表示類型創建的PTC的CREO4之前都過時了。可以通過設置 hide_pre_creo4_reps選項控制簡化表示的方法:
-
yes-隱藏所有的PTC的Creo 3和更早版本創建的簡化表示,除了排除簡化畫法。當您打開一個組件時,默認情況下,該組件將作為自動表示打開。
-
no-保持所有的PTC的Creo 3和更早的版本簡化表示,
-
maintain_master—隱藏所有的簡化表示,PTC的Creo 3和更早的版本中,除了掌握和排除的簡化表示

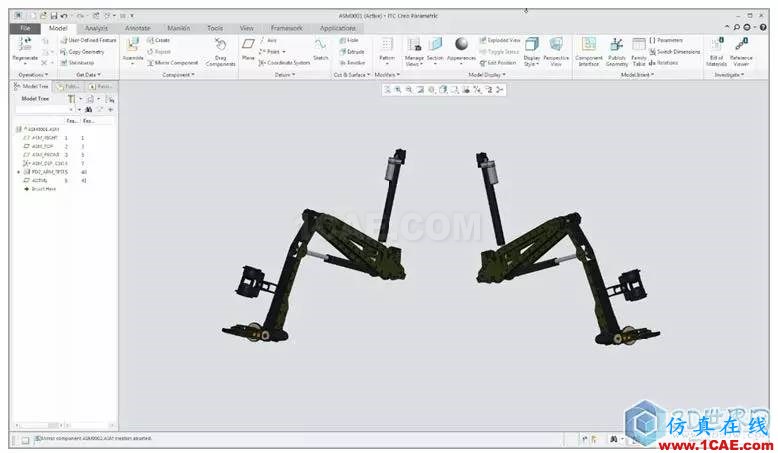

智能鏡像

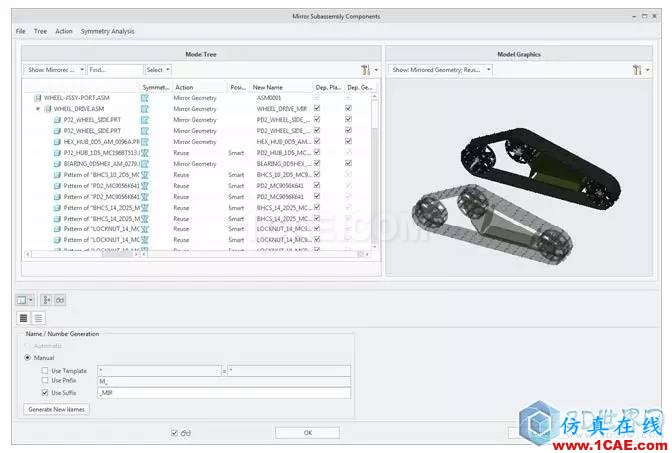

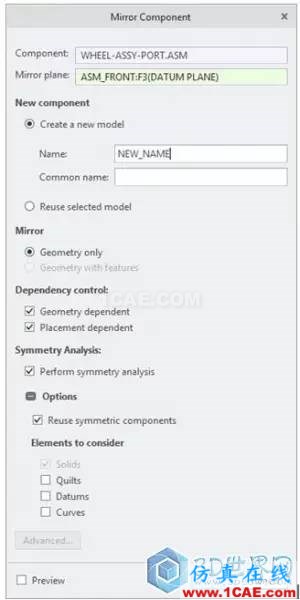

使用鏡像組件命令在您的程序集中創建一個鏡像組件。選擇執行對稱性分析復選框檢查對稱組件的潛在重用。鏡像組件時,請單擊“高級”在鏡組件對話框打開鏡像組件對話框。從這個對話框中,您可以查看分析結果,調整鏡像操作和位置,并更改組件的命名。

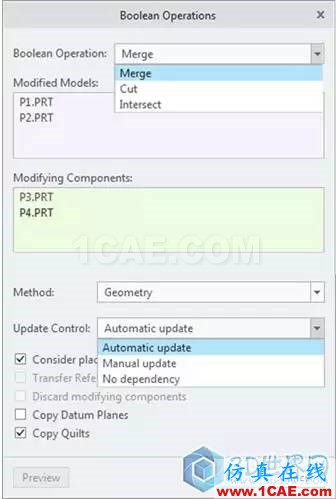

布爾運算
更容易和更直觀地執行合并,切割和交叉操作。多對多以及交叉操作添加到布爾運算。通過在“更新控制”框中選擇下列選項之一,可以控制更新:
?自動更新
?手動更新
?無依賴性

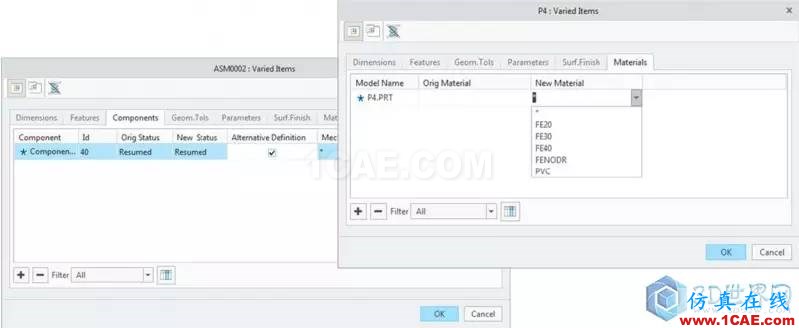

靈活的元件
右鍵單擊一個靈活的元件,更加方便地訪問命令定義變量項,來定義不同的項目。在“元件”選項卡上的“更改項目”對話框中,選擇“另一個定義”復選框,以更改使用另一個位置的元件的定義。在“材料”選項卡上,可以選擇與原來不同的材質。

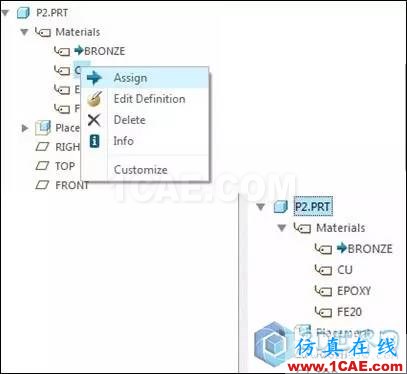

材料賦值
添加材料命令被添加到快捷菜單中。您可以右鍵單擊模型樹中的“材料”,然后選擇“添加材料”。您可以右鍵單擊一種材料,并選擇下面列出的命令:
-
分配
-
編輯定義
-
刪除
-
信息
參考備份管理
您可以刪除手動創建的不再需要的備份,以減少文件大小和依賴關系。保留備份自動創建。從模型樹右鍵單擊一部分,選擇引用,然后選擇參考控件或參考備份來對正在工作的組件進行更改。在“模型”選項卡中,單擊“操作”,然后單擊“引用控制”、“備份所有引用”或“刪除全局更改的所有備份”。

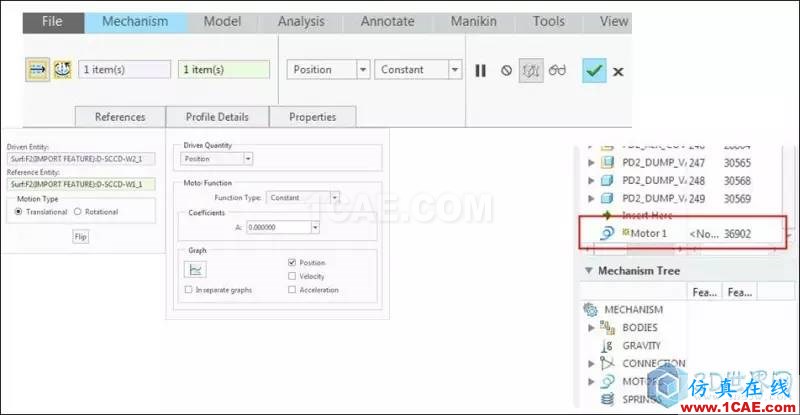

改良機械結構
電機作為常規功能在模型樹中保留下來。同樣支持參數驅動的價值標準和PTC的Creo Parametric工具包。通過使用一個運動分析,可以開始另一個運動分析。有需要并連接到動態時使用運動學模型。

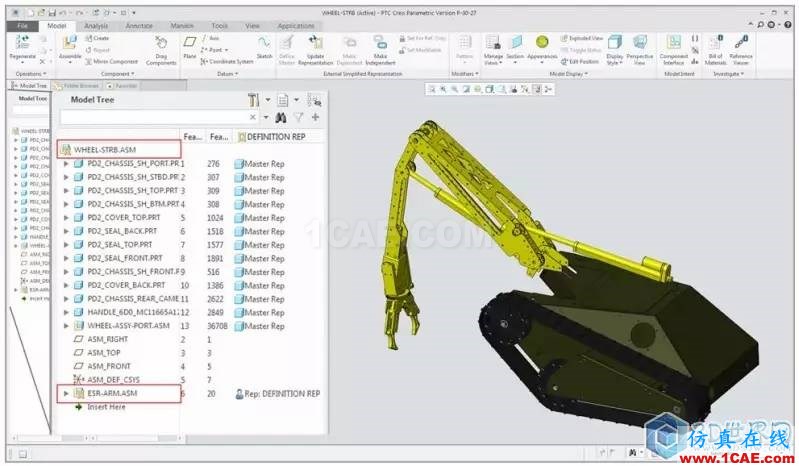

嵌入外部簡化顯示
你可以將一個外部簡化顯示(ESR)嵌入在另一個ESR中。同時,你可以將ESR正常組件和頂層ESR組件中的其他組件相結合。

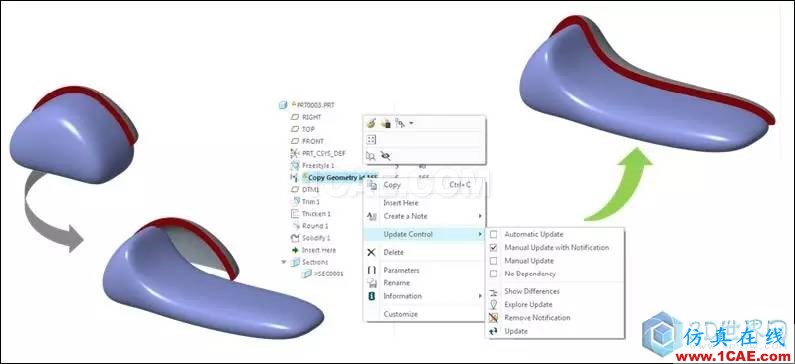

復制零件內的幾何結構
你可以創建一個幾何特征副本來復制局部元素,例如表面,線條,基準,等等。您可以使用快捷菜單上的更新控制工具來實現更改。這使您能夠控制局部范圍內的變化。
