干貨來了
拉伸特征
拉伸,顧名思義,就是將某個平面圖形按照某一特定的方向進行伸長,最終形成某一實體的過程。在拉伸實體中,垂直于拉伸方向的所有截面都完全相同。如圖1所示,為一個六邊形,對它沿其本身的垂直方向進行拉伸后,形成了如圖2所示的實體。
圖 1
圖2
拉伸特征工具操作板
單擊“基礎特征”工具欄中的

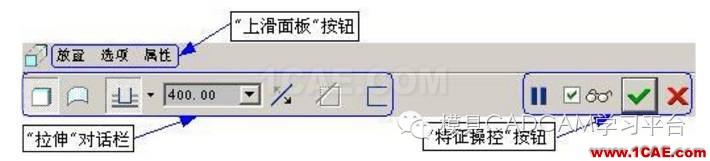

按鈕,或者單擊【插入】→【拉伸】后,系統自動進入如圖3所示的拉伸特征工具操控板。
圖3
拉伸特征工具操控板可以分為3部分,最上面的一部分為“上滑面板”按鈕,單擊其中的任意一個按鈕后將彈出其相應的上滑面板;下部左側的為“拉伸”對話欄,其中可以定義拉伸性質、拉伸深度、拉伸方向等;下部右側為“特征操作”按鈕,可以暫停特征創建、預覽或取消預覽特征、完成特征創建以及放棄特征創建。
:當此按鈕按下時,所創建的拉伸特征為實體;
:當此按鈕按下時,所創建的拉伸特征為曲面;
定義拉伸厚度,其中左側的按鈕定義拉伸厚度的創建方式,右側的文本框中輸入拉伸厚度值;
:從草繪平面以指定的深度值拉伸;
:以草繪平面兩側分別拉伸深度值的一半,即拉伸特征關于草繪平面對稱;
:拉伸至下一曲面;
:拉伸至與所有曲面相交;
:拉伸至與選定的曲面相交;
:拉伸至指定的點、曲線、平面或曲面;
:將拉伸方向更改為草繪平面的另一側;
:在已創建的實體中,去除拉伸特征部分的材料;
:加厚草繪。
拉伸截面
首先建立拉伸截面,對于實體拉伸的截面、切口和加厚拉伸的截面、曲面的截面有不同的規則。
▼對用于實體拉伸的截面,注意下列創建截面的規則:
(1)拉伸截面可以是開放的或閉合的。
(2)開放截面可以只有一個輪廓,但所有的開放端點必須與零件邊對齊。
(3)如果是閉合截面,可由下列幾項組成:單一或多個不疊加的封閉環;嵌套環,其中最大的環用作外部環,而將其它所有環視為較大環中的孔(這些環不能彼此相交)。
▼對用于切口和加厚拉伸的截面,注意下列創建截面的規則: (1)可使用開放或閉合截面;
(2)可使用帶有不對齊端點的開放截面;
(3)截面不能含有相交圖元。
▼對用于曲面的截面,注意下列創建截面的規則:
(1)可使用開放或閉合截面;
(2)截面可含有相交圖元。

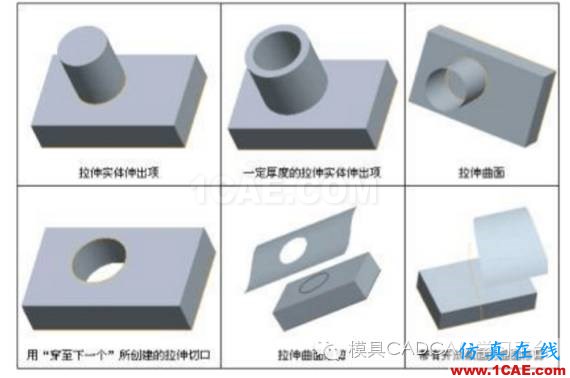

合理使用拉伸特征工具,可以創建各種各樣的拉伸特征。圖4所示為可用“拉伸”工具創建的各種類型的幾何模型。
圖4
拉伸步驟
合理使用拉伸特征工具,可以創建各種各樣的拉伸特征。圖4所示為可用“拉伸”工具創建的各種類型的幾何模型。
圖4
1.創建拉伸實體伸出項
單擊“基礎特征”工具欄中的
按鈕,進入拉伸工具操控板。系統缺省情況下,
按鈕被按下,即缺省情況下創建實體特征。 單擊【草繪】,系統彈出“草繪”上滑面板,單擊【定義】,系統彈出“草繪”對話框,選擇草繪界面后,進入草繪環境。在草繪環境中完成剖面的草繪,單擊按鈕完成草繪。
如果所繪制的剖面不符合要求,系統會彈出“不完整截面”警告框,同時在消息區中列出剖面不符合要求的具體原因,圖形窗口中也會加亮顯示錯誤的發生區域。
定義拉伸厚度。一般情況下,“拉伸”對話欄中的厚度定義方式已經足夠,如果需要更加復雜的厚度定義方式,請單擊【選項】,在“選項”上滑面板中進行定義。
使用按鈕調整拉伸方向,完成后單擊按鈕完成拉伸實體特征的創建。
2.創建拉伸缺口
拉伸缺口特征的創建步驟與拉伸實體伸出項的創建步驟基本相同,只是在“拉伸”工具欄中按下按鈕,以確保去除材料,創建缺口。拉伸缺口特征不能作為整個模型的第一個實體特征。
3.創建拉伸曲面
單擊“基礎特征”工具欄中的按鈕,進入拉伸工具操控板。按下按鈕,創建曲面特征。單擊【草繪】,系統彈出“草繪”上滑面板,單擊【定義】,系統彈出“草繪”對話框,選擇草繪界面后,進入草繪環境。在草繪環境中完成剖面的草繪,單擊按鈕完成草繪。
定義拉伸厚度。一般情況下,“拉伸”對話欄中的厚度定義方式已經足夠,如果需要更加復雜的厚度定義方式,請單擊【選項】,進行“選項”上滑面板中進行定義。 如果使用草繪截面為閉合的,則“選項”上滑面板中的【封閉端】選項被激活。選擇該項后,拉伸曲面的端點被封閉。
使用按鈕調整拉伸方向,完成后單擊按鈕完成拉伸曲面特征的創建。
4.創建加厚拉伸
單擊“基礎特征”工具欄中的按鈕,進入拉伸工具操控板。系統缺省情況下,按鈕被按下,即缺省情況下創建實體特征。設置加厚拉伸的厚度。
單擊【草繪】,系統彈出“草繪”上滑面板,單擊【定義】,系統彈出“草繪”對話框,選擇草繪界面后,進入草繪環境。在草繪環境中完成剖面的草繪,單擊按鈕完成草繪。
定義拉伸厚度。一般情況下,“拉伸”對話欄中的厚度定義方式已經足夠,如果需要更加復雜的厚度定義方式,請單擊【選項】,進行“選項”上滑面板中進行定義。
使用按鈕調整拉伸方向,調整加厚特征創建方式,在以下幾種加厚方式間輪流切換。完成各項參數定義后,單擊按鈕完成拉伸曲面特征的創建。
