搜索CREO3.0自由式建模的用法
2016-12-31 by:CAE仿真在線 來源:互聯網

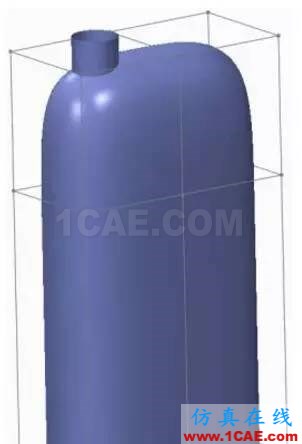

接下來的步驟說明了如何在自由式建模環境中創建瓶子。這些步驟涉及到操控基元和使用自由式命令 (拉伸、分割、刪除、皺褶、縮放和對齊)
1.打開新零件并創建一個直徑為 40 毫米、高度為 60 毫米且沿默認坐標系居中的拉伸圓柱
2.單擊自由式圖標,模型”(Model) 自由式(Freestyle)。“自由式”(Freestyle) 選項卡隨即打開
3.單擊“基元”(Primitives) 旁邊的箭頭以打開開放基元和封閉基元的庫
4.從庫中選擇一個球面,以在圖形窗口中顯示該球面及其控制網格。

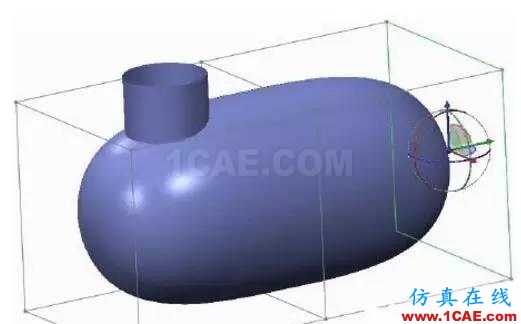

5.右鍵單擊圖形窗口,然后單擊圓形菜單中的 以縮放網格元素。拖動器會更改為 3D 縮放控制滑塊,并 且在選擇內容周圍出現一個邊界框。

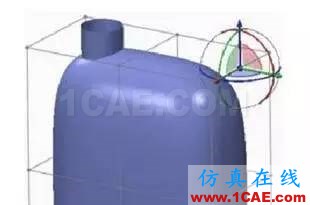

6.按住 CTRL 鍵并拖動縮放控制滑塊來對球面執行 3D 縮放。一直拖動,直到該球面的大小約為圓柱大小的兩倍。
